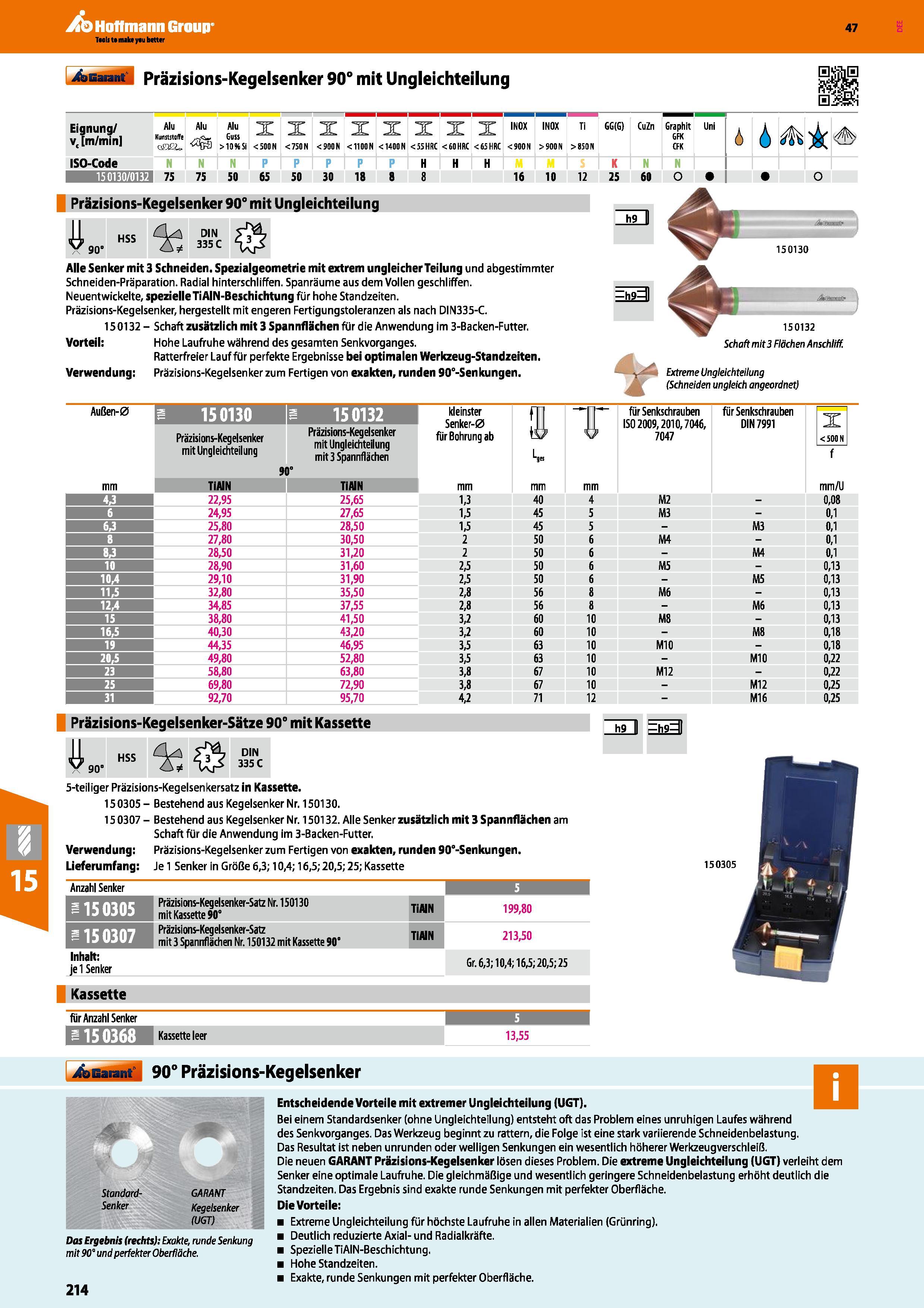

Präzisions-Kegelsenker 90° mit Ungleichteilung L- hm DIN 335 C Alle Senker mit 3 Schneiden Spezialgeometrie mit extrem ungleicherTeilung und abge

Präzisions-Kegelsenker 90° mit Ungleichteilung L- hm DIN 335 C Alle Senker mit 3 Schneiden. Spezialgeometrie mit extrem ungleicherTeilung und abgestimmter Schneiden-Präparation. Radial hinterschliffen. Spanräume aus dem Vollen geschliffen. Neuentwickelte, spezielle Ti AIN-Beschichtung für hohe Standzeiten. Präzisions-Kegelsenker, hergestellt mit engeren Fertigungstoleranzen als nach DIN335-C. 150132 Schaft zusätzlich mit 3 Spannflächen für die Anwendung im 3-Backen-Futter. Vorteil Hohe Laufruhe während des gesamten Senkvorganges. Ratterfreier Lauf für perfekte Ergebnisse bei optimalen Werkzeug-Standzeiten. Verwendung Präzisions-Kegelsenker zum Fertigen von exakten, runden 90°-Senkungen. 150132 Schaft mit 3 Fläch en Anschliff. Extreme Ungleichteilung (Schneiden ungleich angeordnet) Außen-0 150130 Präzisions-Kegelsenker mit Ungleichteilung 90" 150132 Präzisions-Kegelsenker mit Ungleichteilung mit 3 Spannflächen kleinster Senker-0 für Bohrung ab für Senkschrauben 1502009,2010,7046, 7047 für Senkschrauben DIN 7991 mm TiAIN mm mm/U 4,3 22,95 25,65 1,3 40 4 M2 0,08 6 24,95 27,65 1,5 45 5 M3 0,1 6,3 25,80 28,50 1,5 45 5 M3 0,1 8 27,80 30,50 2 50 6 M4 0,1 8,3 28,50 31,20 2 50 6 M4 0,1 10 28,90 31,60 2,5 50 6 M5 0,13 10/4 29,10 31,90 2,5 50 6 M5 0,13 11,5 32,80 35,50 2,8 56 8 M6 0,13 12/4 34,85 37,55 2,8 56 8 M6 0,13 15 38,80 41,50 3,2 60 10 M8 0,13 16,5 40,30 43,20 3,2 60 10 M8 0,18 19 44,35 46,95 3,5 63 10 MIO 0,18 20,5 49,80 52,80 3,5 63 10 M10 0,22 23 58,80 63,80 3,8 67 10 MI 2 0,22 25 69,80 72,90 3,8 67 10 M12 0,25 31 92,70 95,70 4,2 71 12 M16 0,25 Präzisions-Kegelsenker-Sätze 90° mit Kassette 4S„. Bss DIN 335 C 5-teiliger Präzisions-Kegelsenkersatz in Kassette. 150305 Bestehend aus Kegelsenker Nr. 150130. 15 0307 Bestehend aus Kegelsenker Nr. 150132. Alle Senker zusätzlich mit 3 Spannflächen am Schaft für die Anwendung im 3-Backen-Futter. Verwendung Präzisions-Kegelsenker zum Fertigen von exakten, runden 90°-Senkungen. Lieferumfang Je 1 Senker in Größe 6,3; 10,4; 16,5; 20,5; 25; Kassette Anzahl Senker 5 i 15 0305 Präzisions-Kegelsenker-Satz Nr. 150130 T..,N mit Kassette 90" 199,80 5150307 Präzisions-Kegelsenker-Satz TiUN mit 3 Spannflächen Nr. 150132 mit Kassette 90" 213,50 Inhaft je 1 Senker Gr. 6,3; 10,4; 16,5; 20,5; 25 Kassette für Anzahl Senker 5 150368 Kassette leer 13,55 90° Präzisions-Kegelsenker Standard- GARANT Senker Kegelsenker (UGT) Das Ergebnis (rechts) Exakte, runde Senkung mit 90° und perfekter Oberfläche. 214 Entscheidende Vorteile mit extremer Ungleichteilung (UGT). Bei einem Standardsenker (ohne Ungleichteilung) entsteht oft das Problem eines unruhigen Laufes während des Senkvorganges. Das Werkzeug beginnt zu rattern, die Folge ist eine stark variierende Schneidenbelastung. Das Resultat ist neben unrunden oder welligen Senkungen ein wesentlich höherer Werkzeugverschleiß. Die neuen GARANT Präzisions-Kegelsenker lösen dieses Problem. Die extreme Ungleichteilung (UGT) verleiht dem Senker eine optimale Laufruhe. Die gleichmäßige und wesentlich geringere Schneidenbelastung erhöht deutlich die Standzeiten. Das Ergebnis sind exakte runde Senkungen mit perfekter Oberfläche. Die Vorteile Extreme Ungleichteilung für höchste Laufruhe in allen Materialien (Grünring). Deutlich reduzierte Axial- und Radialkräfte. Spezielle TiAIN-Beschichtung. Hohe Standzeiten. Exakte, runde Senkungen mit perfekter Oberfläche. 150305 Hoffmann Group Katalog 47 4asamA Präzisions-Kegelsenker 90° mit Ungleichteilung Eignung v, m/min ISO-Code 150130/0132 Alu Kunststoffe omz Alu GUSS >10%Si X C500N X < 750 N X <900N < 1100 N X < 1400 N X <55 HRC X < SO HRC X < 5 HRC INOX <900N INOX Ti GG(G) >900N >850N CuZn Graphit GFK CFK Uni 4 A N N P H K N 75 75 50 65 50 30 18 8 8 16 10 12 25 60
