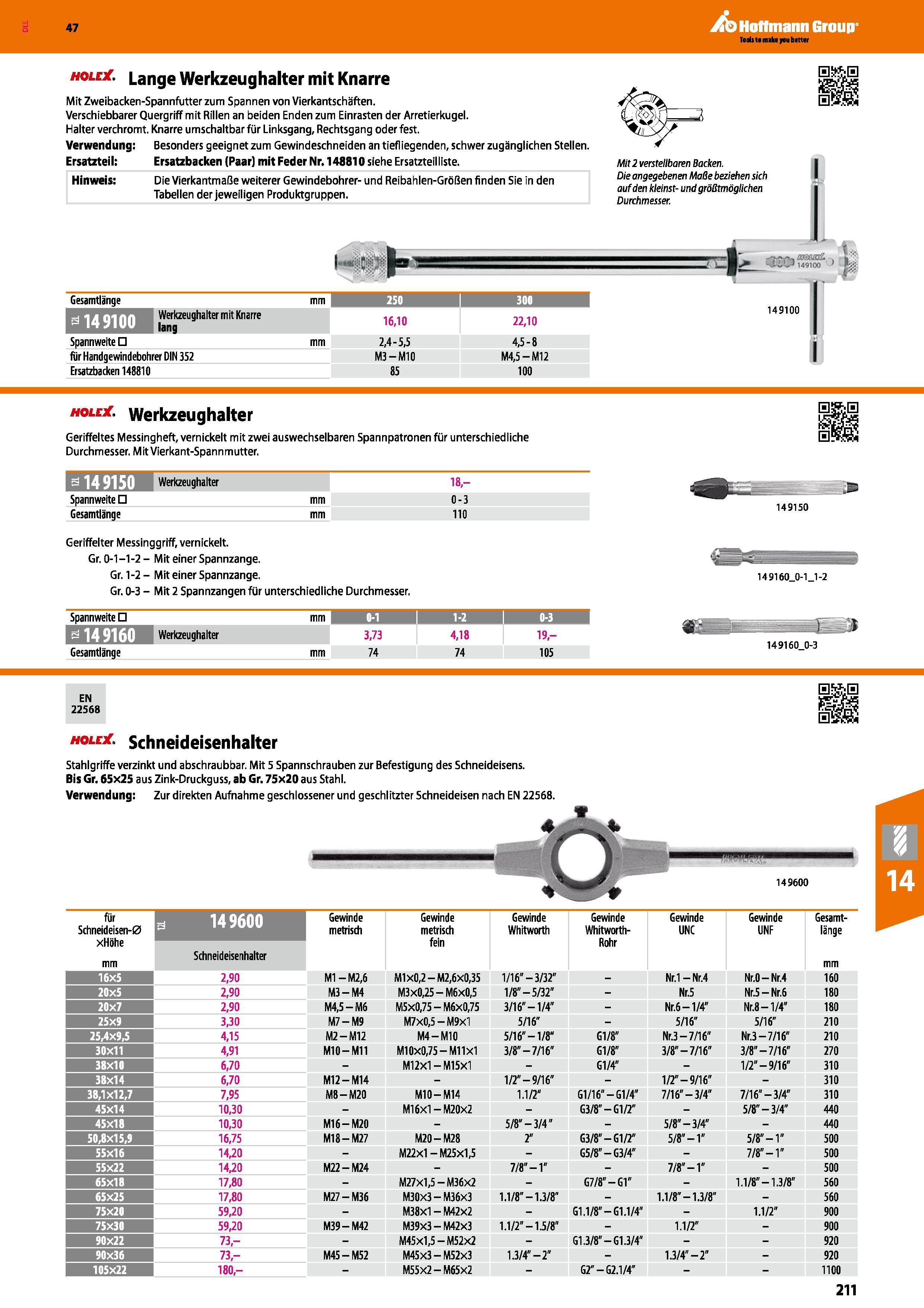

Lange Werkzeughalter mit Knarre Mit Zweibacken-Spannfutter zum Spannen von Vierkantschäften Verschiebbarer Quergriff mit Rillen an beiden Enden z

Lange Werkzeughalter mit Knarre Mit Zweibacken-Spannfutter zum Spannen von Vierkantschäften. Verschiebbarer Quergriff mit Rillen an beiden Enden zum Einrasten der Arretierkugel. Halter verchromt. Knarre umschaltbar für Linksgang, Rechtsgang oder fest. Verwendung Besonders geeignet zum Gewindeschneiden an tiefliegenden, schwer zugänglichen Stellen. Ersatzteil Ersatzbacken (Paar) mit Feder Nr. 148810 siehe Ersatzteilliste. Hinweis Die Vierkantmaße weiterer Gewindebohrer- und Reibahlen-Größen finden Sie in den Tabellen der jeweiligen Produktgruppen. Mit 2 verstellbaren Backen. Die angegebenen Maße beziehen sich auf den kleinst- und größtmöglichen Durchmesser. Gesamtlänge i 149100 Werkzeughalter mit Knarre lang Spannweite für Handgewindebohrer DIN 352 Ersatzbacken 148810 hole Werkzeughalter Geriffeltes Messingheft, vernickelt mit zwei auswechselbaren Spannpatronen für unterschiedliche Durchmesser. Mit Vierkant-Spann mutter. 1-149150 l'f 18- Spannweite mm 0-3 Gesamtlänge mm 110 Geriffelter Messinggriff, vernickelt. Gr. 0-1-1-2- Mit einer Spannzange. Gr. 1-2 Mit einer Spannzange. Gr. 0-3 Mit 2 Spannzangen für unterschiedliche Durchmesser. 149150 149160_0-1 1 -2 Spannweite mm 0-1 1 1-2 1 0-3 1 H149160 im 3,73 4,18 19- Gesamtlänge mm 74 74 105 149160 0-3 p&H EN 22568 Holex Schneideisenhalter Stahlgriffe verzinkt und abschraubbar. Mit 5 Spannschrauben zur Befestigung des Schneideisens. Bis Gr. 65x25 aus Zink-Druckguss, ab Gr. 75x20 aus Stahl. Verwendung Zur direkten Aufnahme geschlossener und geschlitzter Schneideisen nach EN 22568. 149600 für Schneideisen-0 xHöhe mm 0 149600 Gewinde metrisch Gewinde metrisch fein Gewinde Whitworth Gewinde Whitworth- Rohr Gewinde UNC Gewinde UNF Gesamt- länge Schneideisenhalter mm 16x5 2,90 M1 M2,6 M1x0,2-M2,6x0,35 1/16"-3/32" Nr.1 Nr.4 Nr.O Nr.4 160 20x5 2,90 M3-M4 M3x0,25-M6x0,5 1/8"-5/32" Nr.5 Nr.5 Nr.6 180 20x7 2,90 M4.5-M6 M5x0,75 M6x0,75 3/16"-1/4" Nr.6-1/4" Nr.8-1/4" 180 25x9 3,30 M7-M9 M7x0,5 M9x1 5/16" 5/16" 5/16" 210 25/4x9,5 4,15 M2-M12 M4-M10 5/16"-1/8" Gl/8" Nr.3-7/16" Nr.3-7/16" 210 30x11 4,91 MIO M11 M10x0,75-M11x1 3/8"-7/16" G1/8" 3/8"-7/16" 3/8"-7/16" 270 38x10 6,70 M12X1-M15X1 G1/4" 1/2"-9/16" 310 38x14 6,70 M12-M14 1/2"-9/16" 1/2"-9/16" 310 38,1x12,7 7,95 M8-M20 M10-M14 1.1/2“ Gl/16" Gl/4" 7/16"-3/4" 7/16"-3/4" 310 45x14 10,30 M16x1 -M20x2 G3/8" G1/2" 5/8"-3/4" 440 45x18 10,30 M16-M20 5/8"-3/4" 5/8"-3/4" 440 50,8x15,9 16,75 M18-M27 M20-M28 2" G3/8"-G1/2" 5/8"-1" 5/8"-1" 500 55x16 14,20 M22x1 -M25x1,5 G5/8"-G3/4" 7/8"-1" 500 55x22 14,20 M22-M24 7/8"-1" 7/8"-1" 500 65x18 17,80 M27x1,5-M36x2 G7/8"-G1" 1.1/8"-1.3/8" 560 65x25 17,80 M27-M36 M30x3 M36x3 1.1/8"-1.3/8" 1.1/8"-1.3/8" 560 75x20 59,20 M38x1 M42x2 G1.1/8" G1.1/4" 1.1/2" 900 75x30 59,20 M39-M42 M39x3 M42x3 1.1/2"-1.5/8" 1.1/2" 900 90x22 73,- M45x1,5-M52x2 G1.3/8"-G1.3/4" 920 90x36 73,- M45-M52 M45x3 M52x3 1.3/4"-2" 1.3/4"-2" 920 105x22 180,- M55X2-M65X2 G2" G2.1/4" 1100 211 16,10 2,4-5,5 M3 MIO 85 22,10 4,5-8 M4,5-M12 100 149100 Katalog 47 Hoffmann Group
