Kraftspanner verschiebbar Spannkraft 30 bzw 43 kN mit Anzugsmoment bei ca 100 Nm Geschmiedetes Spannelement aus legiertem Vergütungsstahl In Höhe

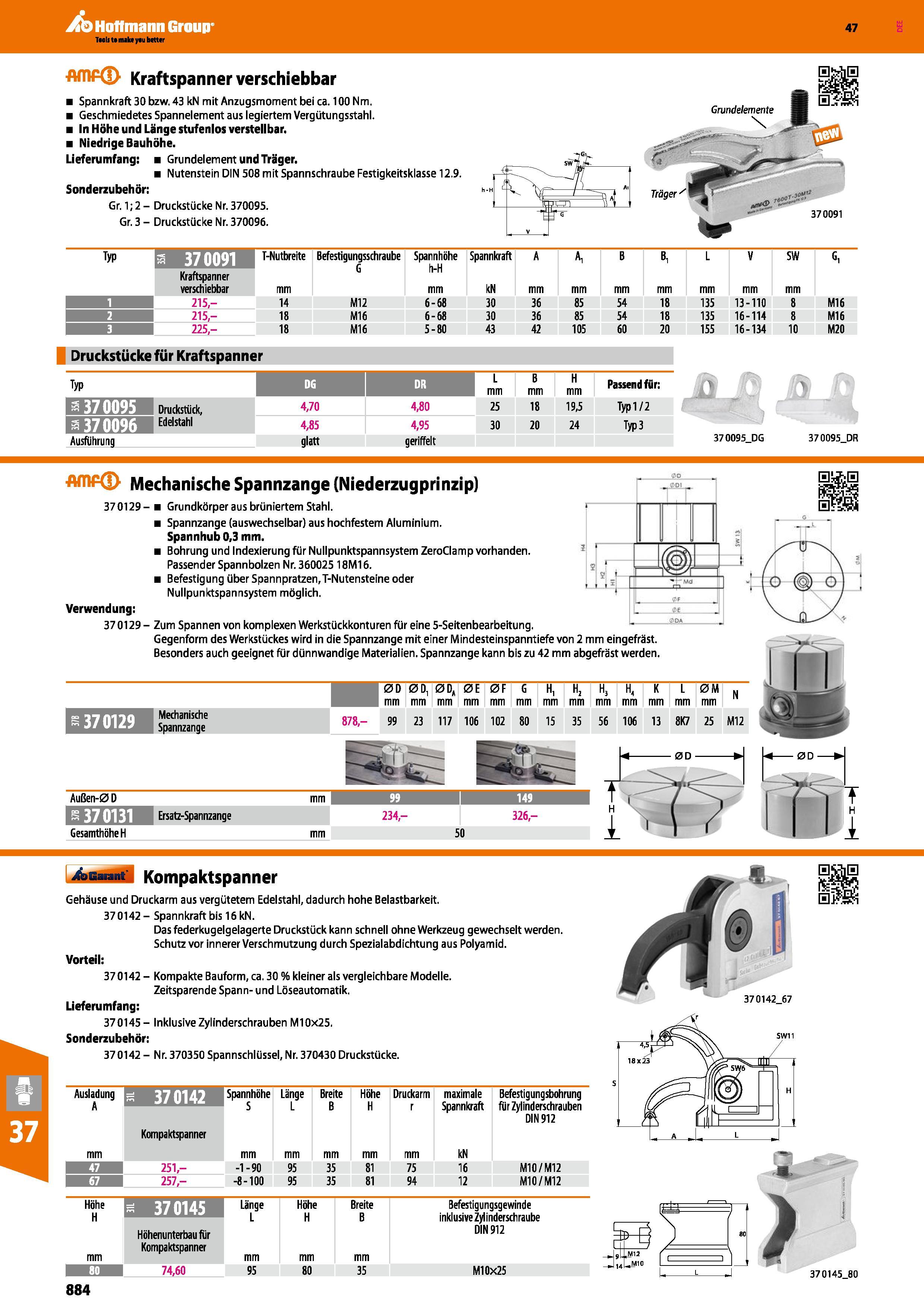

Kraftspanner verschiebbar Spannkraft 30 bzw. 43 kN mit Anzugsmoment bei ca. 100 Nm. Geschmiedetes Spannelement aus legiertem Vergütungsstahl. In Höhe und Länge stufenlos verstellbar. Niedrige Bauhöhe. Lieferumfang Grundelement und Träger. Nutenstein DIN 508 mit Spannschraube Festigkeitsklasse 12.9. Sonderzubehör Gr. 1; 2 Druckstücke Nr. 370095. Gr. 3 Druckstücke Nr. 370096. Typ S 370091 T-Nutbreite Befestigungsschraube G Spannhöhe h-H mm Spannkraft A < B B, L V SW i Kraftspanner verschiebbar mm kN mm 1 215,- 14 M12 6-68 30 36 85 54 18 135 13-110 8 MI 6 2 215,- 18 M16 6-68 30 36 85 54 18 135 16-114 8 M16 3 225,- 18 M16 5-80 43 42 105 60 20 155 16-134 10 M20 Druckstücke für Kraftspanner Typ DG DR mm B mm H mm Passend für ü f a 370095 Druckstiick, 4,70 4,80 25 18 19,5 Typ 1/2 a370096 Edelstahl 4,85 4,95 30 20 24 Typ 3 Ausführung glatt geriffelt 37 0095J 370095 DR Mechanische Spannzange (Niederzugprinzip) 370129- l Grundkörper aus brüniertem Stahl. Spannzange (auswechselbar) aus hochfestem Aluminium. Spannhub 0,3 mm. Bohrung und Indexierung für Nullpunktspannsystem ZeroClamp vorhanden. Passender Spannbolzen Nr. 360025 18M16. Befestigung über Spannpratzen,T-Nutensteine oder Nullpunktspannsystem möglich. Verwendung 370129- Zum Spannen von komplexen Werkstückkonturen für eine 5-Seitenbearbeitung. Gegenform des Werkstückes wird in die Spannzange mit einer Mindesteinspanntiefe von 2 mm eingefräst. Besonders auch geeignet für dünnwandige Materialien. Spannzange kann bis zu 42 mm abgefräst werden. .0 0DI 3 i ij- )- st r f-M tjl ao id i s \ O (g) c \v 0D mm 0D, mm 0D, mm 0E mm 0F mm G mm H, mm Hj mm H, mm K mm L mm 0M mm N e 370129 Mechanische Spannzange 878,- 99 23 117 106 102 80 15 35 56 106 13 8K7 25 M12 Garant’ Kompaktspanner Gehäuse und Druckarm aus vergütetem Edelstahl, dadurch hohe Belastbarkeit. 370142 Spannkraft bis 16 kN. Das federkugelgelagerte Druckstück kann schnell ohne Werkzeug gewechselt werden. Schutz vor innerer Verschmutzung durch Spezialabdichtung aus Polyamid. Vorteil 370142 Kompakte Bauform, ca. 30 % kleiner als vergleichbare Modelle. Zeitsparende Spann- und Löseautomatik. Lieferumfang 370145 Inklusive Zylinderschrauben M10x25. Sonderzubehör 370142 Nr. 370350 Spannschlüssel, Nr. 370430 Druckstücke. Ausladung Spannhöhe S Länge L Breite B Höhe H Druckarm r maximale Spannkraft Befestigungsbohrung für Zylinderschrauben DIN 912 Kompaktspanner mm kN KB 251,- -1-90 95 35 81 75 16 M10/M12 257- -8-100 95 35 81 94 12 M10/M12 370145 Länge Höhe Breite Befestigungsgewinde L H B inklusive Zylinderschraube Höhenunterbau für DIN 912 Kompaktspanner mm 74,60 95 80 35 M10x25 370142_67 884 370091 370145_80 Hoffmann Group Katalog 47
