Aufnahmebolzen mit Kugelkopfansatz 37 0040/ 0042/ 0044/ 0046 Stahl gehärtet und geschliffen 37 0041/ 0043/ 0045/ 0047 Edelstahl geschliffen und k

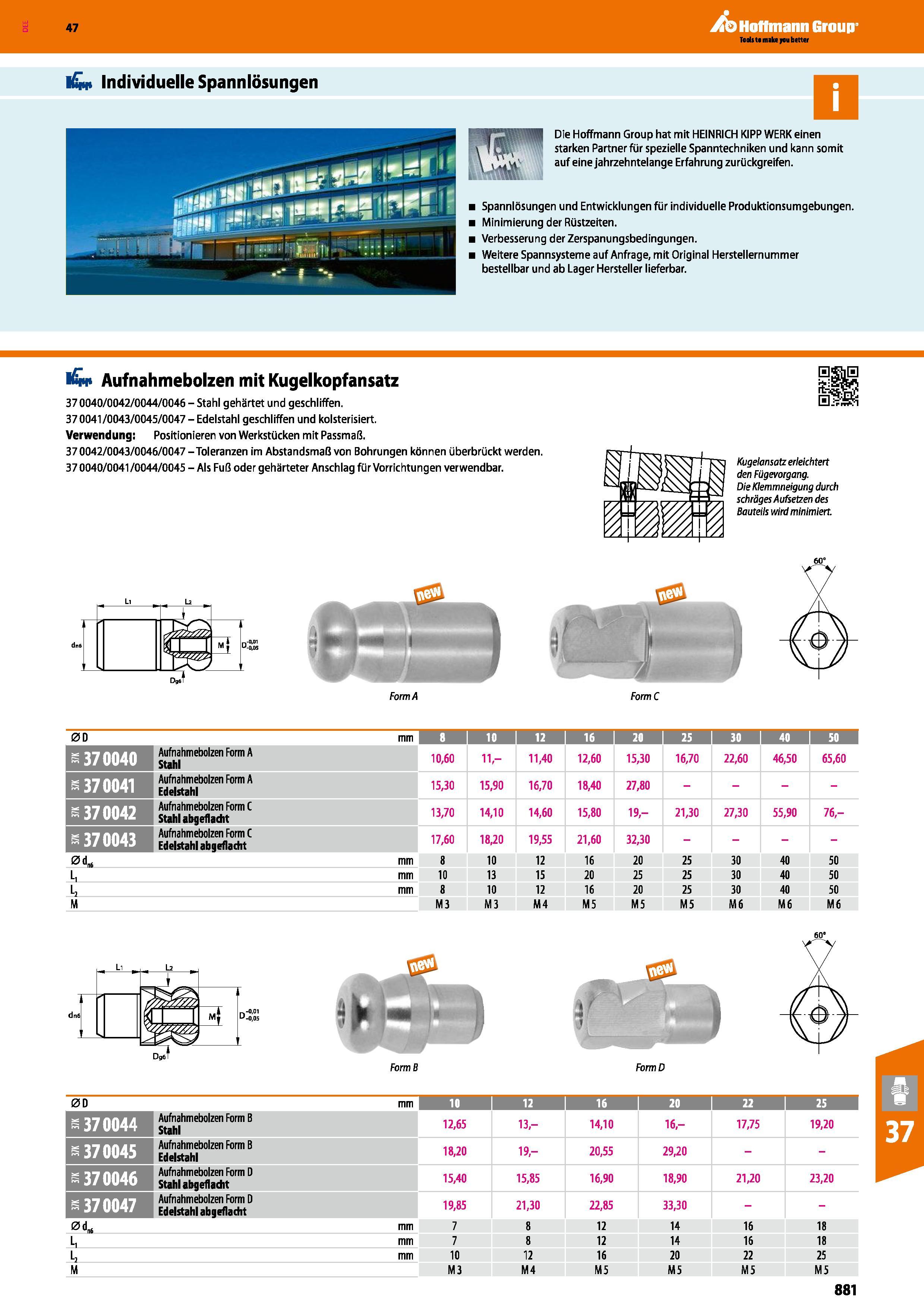

Aufnahmebolzen mit Kugelkopfansatz 37 0040/ 0042/ 0044/ 0046 Stahl gehärtet und geschliffen. 37 0041/ 0043/ 0045/ 0047 Edelstahl geschliffen und kolsterisiert. Verwendung; Positionieren von Werkstücken mit Passmaß. 37 0042/0043/0046/0047 -Toleranzen im Abstandsmaß von Bohrungen können überbrückt werden. 37 0040/0041/0044/0045 Als Fuß oder gehärteter Anschlag für Vorrichtungen verwendbar. Kugelansatz erleichtert den Fügevorgang. Die Klemmneigung durch schräges Aufsetzen des Bauteils wird minimiert. FormA FormC 0D mm 8 10 1 H 1 16 2 1 25 30 40 I 50 “370040 Aufnahmebolzen Form A Stahl 10,60 ii- 11,40 12,60 15,30 16,70 22,60 46,50 65,60 s 370041 Aufnahmebolzen Form A Edelstahl 15,30 15,90 16,70 18,40 27,80 s 370042 Aufnahmebolzen Form C Stahl abgefladit 13,70 14,10 14,60 15,80 19, 21,30 27,30 55,90 76,- s 370043 Aufnahmebolzen Form C Edelstahl abgeflacht 17,60 18,20 19,55 21,60 32,30 mm 8 10 12 16 20 25 30 40 50 L, mm 10 13 15 20 25 25 30 40 50 mm 8 10 12 16 20 25 30 40 50 M M3 M3 M4 M5 M5 M5 M6 M6 M6 1 Mil mmJ Form B FormD 0D mm 10 j 12 I 16 20 I 22 25 1 b370044 Aufnahmebolzen Form B Stahl 12,65 13,- 14,10 16- 17,75 19,20 s 370045 Aufnahmebolzen Form B Edelstahl 18,20 19,- 20,55 29,20 e370046 Aufnahmebolzen Form D Stahl abgefladit 15,40 15,85 16,90 18,90 21,20 23,20 s 370047 Aufnahmebolzen Form D Edelstahl abgeflacht 19,85 21,30 22,85 33,30 mm 7 8 12 14 16 18 L, mm 7 8 12 14 16 18 mm 10 12 16 20 22 25 M M3 M4 M5 M5 M5 M5 881 47 Individuelle Spannlösungen A Hoffmann Group Die Hoffmann Group hat mit HEINRICH KIPP WERK einen starken Partner für spezielle Spanntechniken und kann somit auf eine jahrzehntelange Erfahrung zurückgreifen. Spannlösungen und Entwicklungen für individuelle Produktionsumgebungen. Minimierung der Rüstzeiten. Verbesserung der Zerspanungsbedingungen. Weitere Spannsysteme auf Anfrage, mit Original Herstellernummer bestellbar und ab Lager Hersteller lieferbar.
