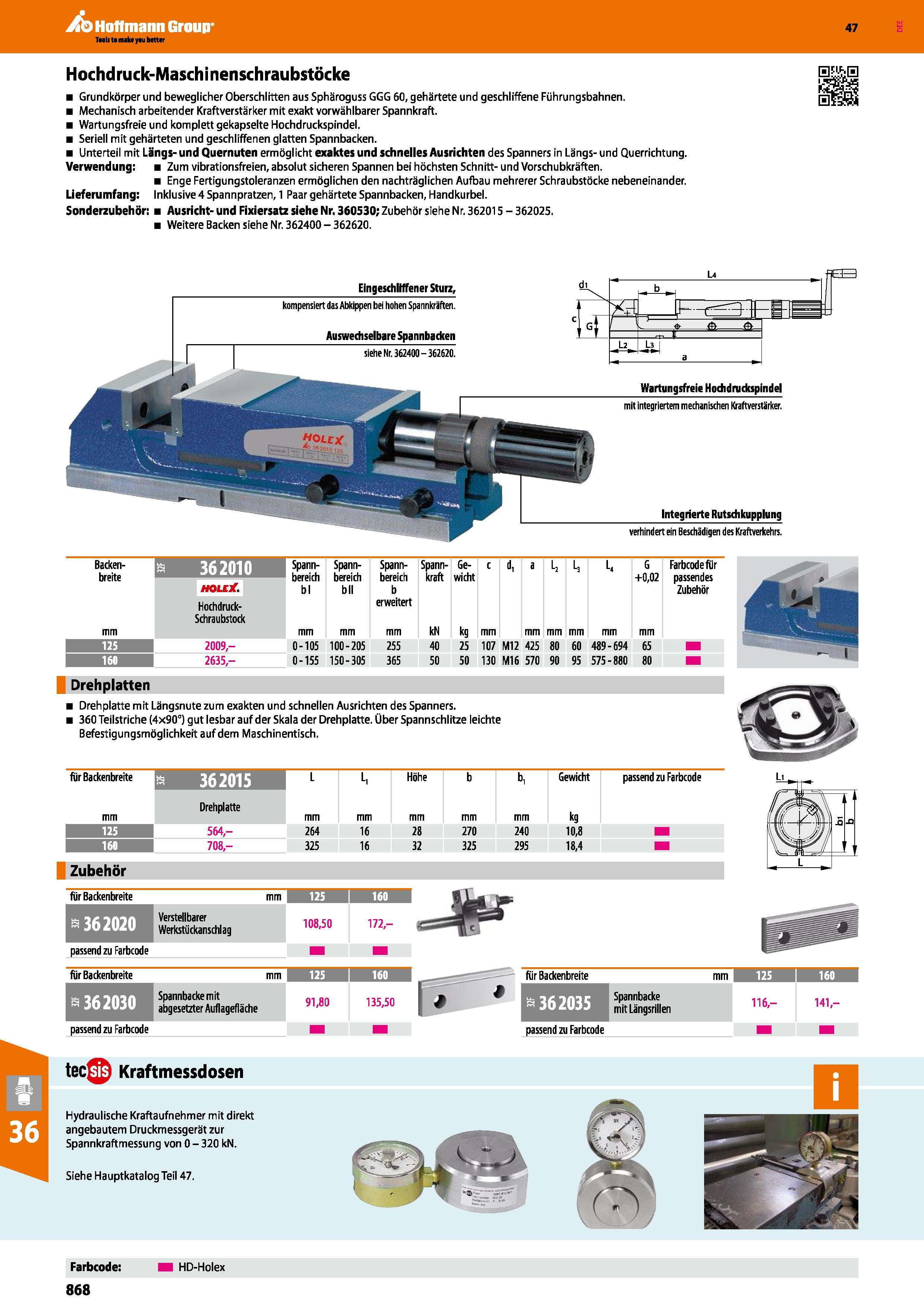

Integrierte Rutschkupplung verhindert ein Beschädigen des Kraftverkehrs Hochdruck-Maschinenschraubstöcke Grundkörper und beweglicher Oberschlitte

Integrierte Rutschkupplung verhindert ein Beschädigen des Kraftverkehrs. Hochdruck-Maschinenschraubstöcke Grundkörper und beweglicher Oberschlitten aus Sphäroguss GGG 60, gehärtete und geschliffene Führungsbahnen. Mechanisch arbeitender Kraftverstärker mit exakt vorwählbarer Spannkraft. Wartungsfreie und komplett gekapselte Hochdruckspindel. Seriell mit gehärteten und geschliffenen glatten Spannbacken. Unterteil mit Längs-und Quernuten ermöglicht exaktes und schnelles Ausrichten des Spanners in Längs-und Querrichtung. Verwendung Zum vibrationsfreien, absolut sicheren Spannen bei höchsten Schnitt- und Vorschubkräften. Enge Fertigungstoleranzen ermöglichen den nachträglichen Aufbau mehrerer Schraubstöcke nebeneinander. Lieferumfang Inklusive 4 Spannpratzen, 1 Paar gehärtete Spannbacken, Handkurbel. Sonderzubehör; Ausricht- und Fixiersatz siehe Nr, 360530; Zubehör siehe Nr. 362015 362025. Weitere Backen siehe Nr. 362400 362620. Eingeschliffener Sturz, kompensiert das Abkippen bei hohen Spannkräften. Auswechselbare Spannbacken siehe Nr. 362400 362620. Wartungsfreie Hodidruckspindel mit integriertem mechanischen Kraftverstärker. Backen- breite mm HOLE (. Hochdruck- Schraubstock Spann- bereich bl mm Spann- bereich bll mm Spann- bereich b erweitert mm Spann- kraft kN Ge- wicht kg c mm d, a mm L, mm L3 mm L, mm G +0,02 mm Farbcodefür passendes Zubehör 125 2009,- 0-105 100-205 255 40 25 107 M12 425 80 60 489 694 65 160 2635,- 0-155 150-305 365 50 50 130 M16 570 90 95 575 880 80 Drehplatten Drehplatte mit Längsnute zum exakten und schnellen Ausrichten des Spanners. 360 Teilstriche (4x90°) gut lesbar auf der Skala der Drehplatte. Ober Spannschlitze leichte Befestigungsmöglichkeit auf dem Maschinentisch. für Backenbreite a 362015 L L, Höhe b b, Gewicht passend zu Farbcode mm Drehplatte mm kg 125 564,- 264 16 28 270 240 10,8 160 708,- 325 16 32 325 295 18,4 Zubehör fiir Backenbreite mm 125 1 160 -36 2020 Verstellbarer Werkstückanschlag 108,50 172- passendzu Farbcode für Backenbreite mm 125 S 160 a 362030 Spannbacke mit abgesetzter Auflagefläche 91,80 135,50 passendzu Farbcode tec Kraftmessdosen Hydraulische Kraftaufnehmer mit direkt angebautem Druckmessgerät zur Spannkraftmessung von 0 320 kN. Siehe Hauptkatalog Teil 47. Farbcode HD-Holex fiir Backenbreite mm 125 1 1 0 I s 362035 Spannbacke mit Längsrillen 116,- 141- passend zu Farbcode 868 Hoffmann Group Katalog 47
