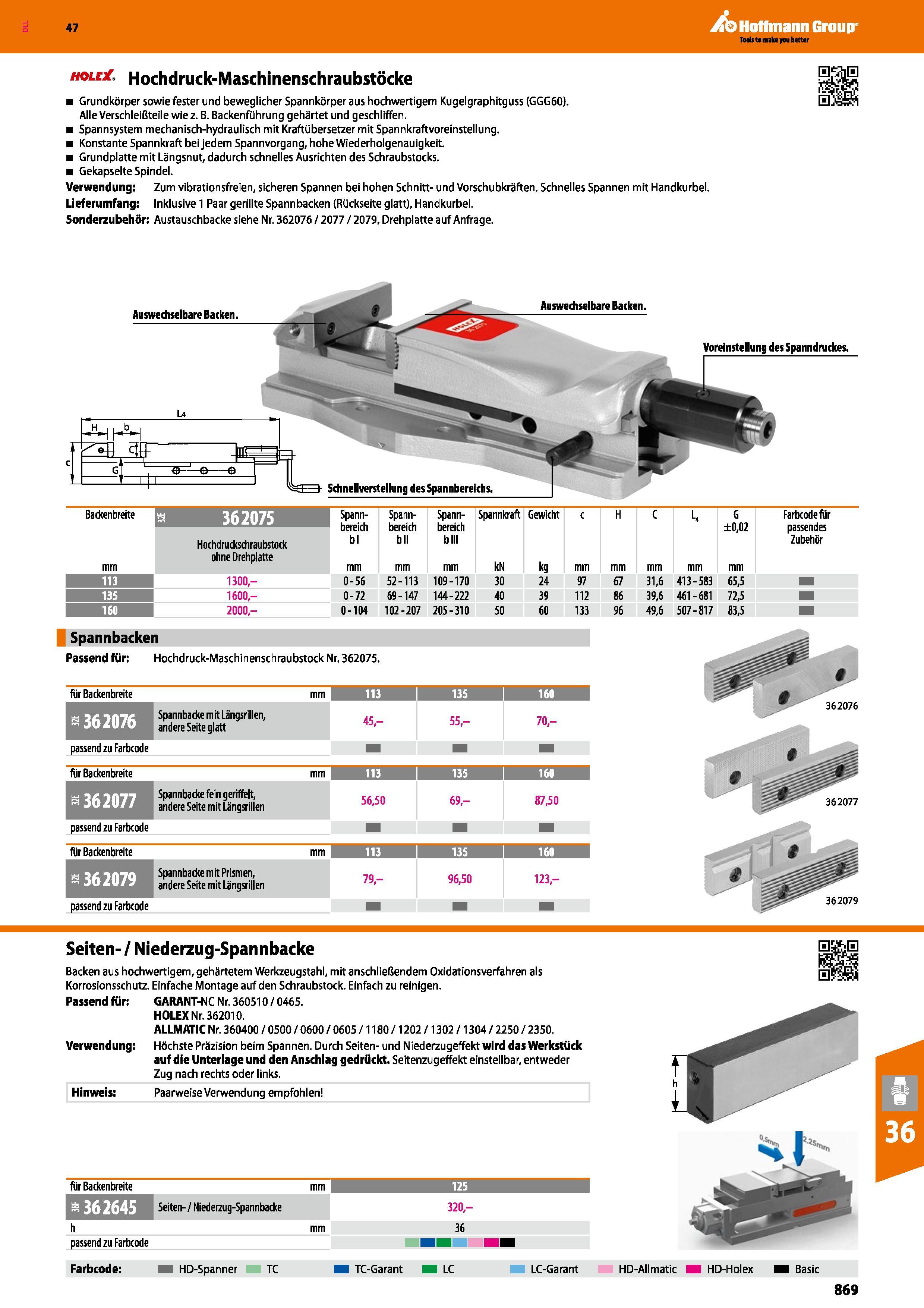

Hochdruck-Maschinenschraubstöcke Grundkörper sowie fester und beweglicher Spannkörper aus hochwertigem Kugelgraphitguss (GGG60) Alle Verschleißte

Hochdruck-Maschinenschraubstöcke Grundkörper sowie fester und beweglicher Spannkörper aus hochwertigem Kugelgraphitguss (GGG60). Alle Verschleißteile wie z. B. Backenführung gehärtet und geschliffen. Spannsystem mechanisch-hydraulisch mit Kraftübersetzer mit Spannkraftvoreinstellung. Konstante Spannkraft bei jedem Spannvorgang, hohe Wiederholgenauigkeit. Grundplatte mit Längsnut, dadurch schnelles Ausrichten des Schraubstocks. Gekapselte Spindel. Verwendung; Zum vibrationsfreien, sicheren Spannen bei hohen Schnitt- und Vorschubkräften. Schnelles Spannen mit Handkurbel. Lieferumfang Inklusive 1 Paar gerillte Spannbacken (Rückseite glatt), Handkurbel. Sonderzubehör Austauschbacke siehe Nr. 362076 / 2077 / 2079, Drehplatte auf Anfrage. Voreinstellung des Spanndruckes, Auswechselbare Backen. Auswediselbare Backen. Schnellverstellung des Spannbereichs. Backenbreite a 362075 Spann- bereich bl mm Spann- bereich bll mm Spann- bereich blll mm Spannkraft Gewicht c H C G ±0,02 mm Farbcode für passendes Zubehör mm Hochdruckschraubstock ohne Drehplatte kN kg mm 113 1300,- 0-56 52-113 109-170 30 24 97 67 31,6 413-583 65,5 135 1600- 0-72 69-147 144-222 40 39 112 86 39,6 461-681 72,5 161 2000,- 0-104 102-207 205 310 50 60 133 96 49,6 507-817 83,5 Spannbacken Passend für Hochdruck-Maschinenschraubstock Nr, 362075. für Backenbreite mm 113 i 135 160 362076 Spannbacke mit Längsrillen, andere Seite glatt 45- 55,- 70- passendzu Farbcode für Backenbreite mm 113 I 135 1 160 Spannbacke fein geriffelt, andere Seite mit Längsrillen 56,50 69,- 87,50 h 362077 passendzu Farbcode für Backenbreite mm 113 i 135 160 h 362079 Spannbacke mit Prismen, andere Seite mit Längsrillen 79,- 96,50 123,- passendzu Farbcode 362076 362077 362079 Seiten- / Niederzug-Spannbacke Backen aus hochwertigem, gehärtetem Werkzeugstahl, mit anschließendem Oxidationsverfahren als Korrosionsschutz. Einfache Montage auf den Schraubstock. Einfach zu reinigen. Passend für; GARANT-NC Nr. 360510 / 0465. HOLEX Nr. 362010. ALLMATIC Nr. 360400 / 0500 / 0600 / 0605 /1180 /1202 / 1302 /1304 / 2250 / 2350. Verwendung Höchste Präzision beim Spannen. Durch Seiten- und Niederzugeffekt wird das Werkstück auf die Unterlage und den Anschlag gedrückt. Seitenzugeffekt einstellbar, entweder Zug nach rechts oder links. Hinweis Paarweise Verwendung empfohlen für Backenbreite mm 125 j Seiten- / Niederzug-Spannbacke 320,- h mm 36 passendzu Farbcode Farbcode HD-Spanner TC TC-Garant LC LC-Garant HD-Allmatic HD-Holex Basic 869 Katalog 47 Hoffmann Group hole
