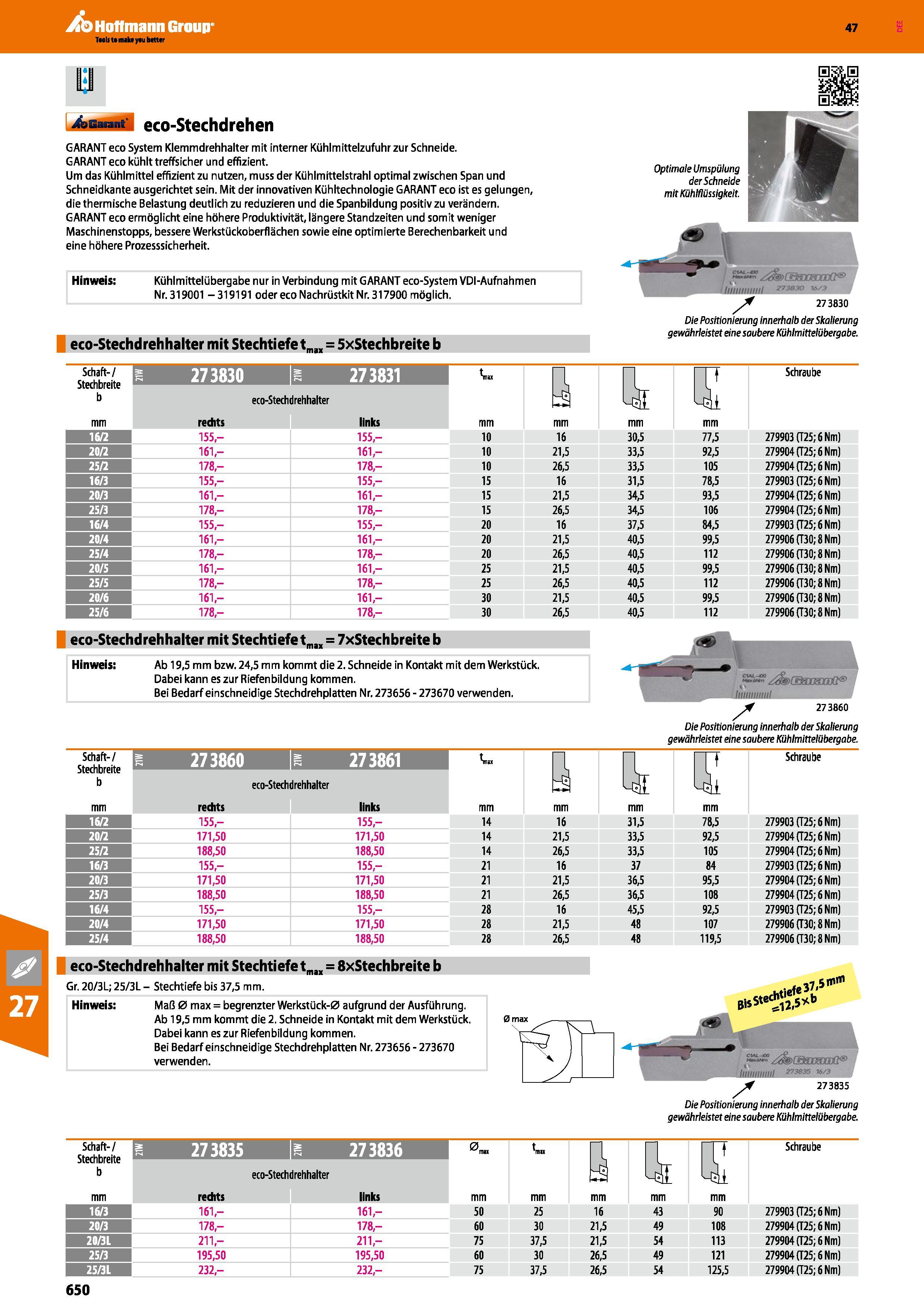

GARANT eco System Klemmdrehhalter mit interner Kühlmittelzufuhr zur Schneide GARANT eco kühlt treffsicher und effizient Um das Kühlmittel effizie

GARANT eco System Klemmdrehhalter mit interner Kühlmittelzufuhr zur Schneide. GARANT eco kühlt treffsicher und effizient. Um das Kühlmittel effizient zu nutzen, muss der Kühlmittelstrahl optimal zwischen Span und Schneidkante ausgerichtet sein. Mit der innovativen Kühltechnologie GARANT eco ist es gelungen, die thermische Belastung deutlich zu reduzieren und die Spanbildung positiv zu verändern. GARANT eco ermöglicht eine höhere Produktivität, längere Standzeiten und somit weniger Maschinenstopps, bessere Werkstückoberflächen sowie eine optimierte Berechenbarkeit und eine höhere Prozesssicherheit. Hinweis Kühlmittelübergabe nur in Verbindung mit GARANT eco-System VDI-Aufnahmen Nr.319001 -319191 oder eco Nachrüstkit Nr.317900 möglich. eco-Stechdrehhalter mit Stechtiefe tm„ = 5xStechbreite b Optimale Umspülung der Schneide mit Kühlflüssigkeit. i 273830 Die Positionierung innerhalb der Skalierung gewährleistet eine saubere Kühlmittelübergabe. Schaft-/ Stechbreite b mm 273830 273831 mix mm 1 mm E mm Schraube eco-Stechdrehhalter rechts links 16/2 155,- 155,- 10 16 30,5 0-1 279903 (T25; 6 Nm) 20/2 161,- 161,- 10 21,5 33,5 92,5 279904 (T25; 6 Nm) 25/2 178, 178,- 10 26,5 33,5 105 279904 (T25; 6 Nm) 16/3 155,- 155,- 15 16 31,5 78,5 279903 T25; 6 Nm) 20/3 161,- 161,- 15 21,5 34,5 93,5 279904 T25; 6 Nm) 25/3 178,- 178,- 15 26,5 34,5 106 279904 (T25; 6 Nm) 16/4 155,- 155,- 20 16 37,5 84,5 279903 (T25; 6 Nm) 20/4 161, 161,- 20 21,5 40,5 99,5 279906 (T30; 8 Nm) 25/4 178,- 178,- 20 26,5 40,5 112 279906 (T30; 8 Nm) 20/5 161,- 161,- 25 21,5 40,5 99,5 279906 T30; 8 Nm) 25/5 178,- 178,- 25 26,5 40,5 112 279906 T30; 8 Nm) 20/6 161, 161,- 30 21,5 40,5 99,5 279906 (T30; 8 Nm) 25/6 178,- 178,- 30 26,5 40,5 112 279906 (T30; 8 Nm) eco-Stechdrehhalter mit Stechtiefe tmn = 7xStechbreite b Hinweis Ab 19,5 mm bzw. 24,5 mm kommt die 2. Schneide in Kontakt mit dem Werkstück. Dabei kann es zur Riefenbildung kommen. Bei Bedarf einschneidige Stechdrehplatten Nr. 273656 273670 verwenden. 273860 Die Positionierung innerhalb der Skalierung gewährleistet eine saubere Kühlmittelübergabe. Schaft-/ Stechbreite b ü 273860 273861 n n Schraube eco-Stechdrehhalter mm rechts links mm 16/2 155,- 155,- 14 16 31,5 78,5 279903 (T25; 6 Nm) 20/2 171,50 171,50 14 21,5 33,5 92,5 279904 (T25; 6 Nm) 25/2 188,50 188,50 14 26,5 33,5 105 279904 T25; 6 Nm) 16/3 155,- 155,- 21 16 37 84 279903 T25; 6 Nm) 20/3 171,50 171,50 21 21,5 36,5 95,5 279904 T25;6Nm) 25/3 188,50 188,50 21 26,5 36,5 108 279904 (T25; 6 Nm) 16/4 155,- 155,- 28 16 45,5 92,5 279903 (T25; 6 Nm) 20/4 171,50 171,50 28 21,5 48 107 279906 (T30; 8 Nm) 25/4 188,50 188,50 28 26,5 48 119,5 279906 (T30; 8 Nm) eco-Stechdrehhalter mit Stechtiefe tmn = 8xStechbreite b Gr. 20/3L; 25/3L Stechtiefe bis 37,5 mm. Hinweis Maß 0 max = begrenzter Werkstück-0 aufgrund der Ausführung. Ab 19,5 mm kommt die 2. Schneide in Kontakt mit dem Werkstück. Dabei kann es zur Riefenbildung kommen. Bei Bedarf einschneidige Stechdrehplatten Nr. 273656 273670 verwenden. Schaft-/ Stechbreite b mm S 273835 S 273836 0 mix mm mn mm H mm G mm Schraube eco-Stechdrehhalter redits links 16/3 161,- 161,- 50 25 16 43 90 279903 (T25; 6 Nm) 20/3 178,- 178,- 60 30 21,5 49 108 279904(725; 6 Nm) 20/3L 211,- 211,- 75 37,5 21,5 54 113 279904 g25; 6 Nm) 25/3 195,50 195,50 60 30 26,5 49 121 279904 T25; 6 Nm) 25/3L 232,- 232,- 75 37,5 26,5 54 125,5 279904 (T25; 6 Nm) 650 273835 16/3 273835 Die Positionierung innerhalb der Skalierung gewährleistet eine saubere Kühlmittelübergabe. Hoffmann Group Katalog 47 im Garant eco-Stechdrehen
