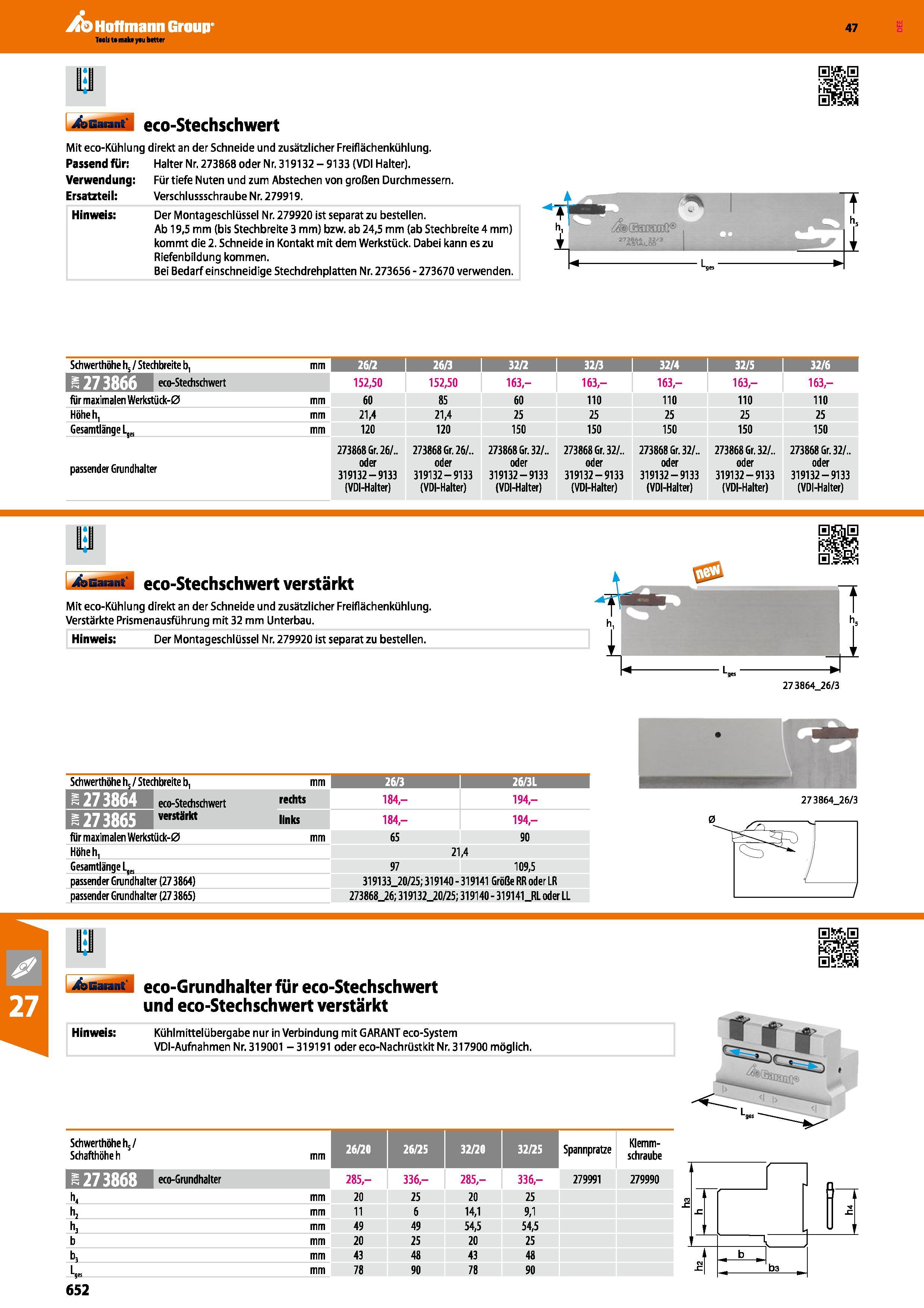

eco-Stechschwert Mit eco-Kühlung direkt an der Schneide und zusätzlicher Freiflächenkühlung Passend für Halter Nr 273868 oder Nr 319132 9133 (VDI

eco-Stechschwert Mit eco-Kühlung direkt an der Schneide und zusätzlicher Freiflächenkühlung. Passend für Halter Nr. 273868 oder Nr. 319132 9133 (VDI Halter). Verwendung Für tiefe Nuten und zum Abstechen von großen Durchmessern. Ersatzteil Verschlussschraube Nr. 279919. Hinweis Der Montageschlüssel Nr. 279920 ist separat zu bestellen. Ab 19,5 mm (bis Stechbreite 3 mm) bzw. ab 24,5 mm (ab Stechbreite 4 mm) kommt die 2. Schneide in Kontakt mit dem Werkstück. Dabei kann es zu Riefenbildung kommen. Bei Bedarf einschneidige Stechdrehplatten Nr. 273656 273670 verwenden. Zf 3 Schwerthöhe h, / Stechbreite b. mm 26/2 i 26/3 i 32/2 i 32/3 i 32/4 i 32/5 i 32/6 f eco-Stedischwert 152,50 152,50 163,- 163,- 163,- 163,- 163,- für maximalen Werkstück-0 mm 60 85 60 110 110 110 110 Höhe h, mm 21,4 21,4 25 25 25 25 25 Gesamtlänge L_ mm 120 120 150 150 150 150 150 passender Grundhalter 273868 Gr. 26/.. oder 319132-9133 (VDI-Halter) 273868 Gr. 26/.. oder 319132-9133 (VDI-Halter) 273868 Gr. 32/.. oder 319132-9133 (VDI-Halter) 273868 Gr. 32/.. oder 319132-9133 (VDI-Halter) 273868 Gr. 32/.. oder 319132-9133 (VDI-Halter) 273868 Gr. 32/.. oder 319132-9133 (VDI-Halter) 273868 Gr. 32/.. oder 319132-9133 (VDI-Halter) Garant eco-Stechschwert verstärkt Mit eco-Kühlung direkt an der Schneide und zusätzlicher Freiflächenkühlung. Verstärkte Prismenausführung mit 32 mm Unterbau. Hinweis Der Montageschlüssel Nr. 279920 ist separat zu bestellen. Schwerthöhe h, / Stechbreite b. mm 26/3 26/3L I -r 273864 rechts 184, 194- s 273865 ESU links 184,- 194- fiir maximalen Werkstück-0 Höhe h, Gesamtlänge Ls(i passender Grundhalter (27 3864) passender Grundhalter (27 3865) 65 97 21,4 90 109,5 319133_20/25; 319140 319141 Größe RR oder LR 273868_26; 319132 20/25; 319140 319141JL oder LL L,< 27 3864_26/3 0 273864_26/3 ZI 's f"l / Garant Hinweis eco-Grundhalter für eco-Stechschwert und eco-Stechschwert verstärkt Kühlmittelübergabe nur in Verbindung mit GARANT eco-System VDI-Aufnahmen Nr.319001 -319191 oder eco-Nachrüstkit Nr. 317900 möglich. Schwerthöhe hs/ Schafthöhe h mm 26/20 26/25 32/20 32/25 Spannpratze Klemm- schraube IS 27 3868 liMl i 285,- 336,- 285,- 336,- 279991 279990 mm 20 25 20 25 mm 11 6 14,1 9,1 mm 49 49 54,5 54,5 b mm 20 25 20 25 bä mm 43 48 43 48 L, mm 78 90 78 90 b3 652 Hoffmann Group Katalog 47 4asat M
