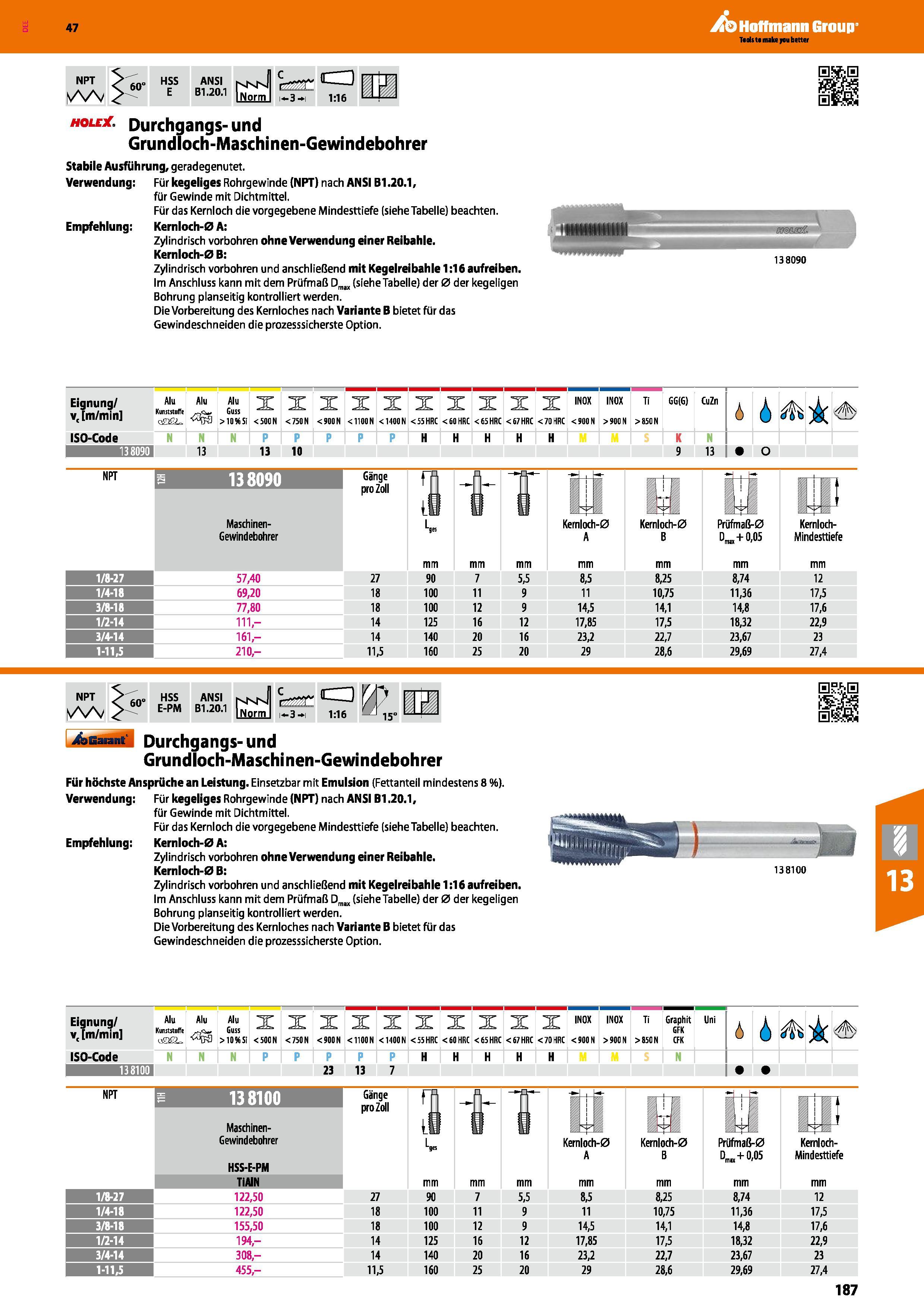

Durchgangs- und Grundloch-Maschinen-Gewindebohrer Stabile Ausführung, geradegenutet Verwendung Für kegeliges Rohrgewinde (NPT) nach ANSI B1 20 1,

Durchgangs- und Grundloch-Maschinen-Gewindebohrer Stabile Ausführung, geradegenutet. Verwendung Für kegeliges Rohrgewinde (NPT) nach ANSI B1.20.1, für Gewinde mit Dichtmittel. Für das Kernloch die vorgegebene Mindesttiefe (siehe Tabelle) beachten. Empfehlung Kernloch-0 A Zylindrisch vorbohren ohne Verwendung einer Reibahle. Kernloch-0 B Zylindrisch vorbohren und anschließend mit Kegelreibahle 1:16 aufreiben. Im Anschluss kann mit dem Prüfmaß DmB (siehe Tabelle) der 0 der kegeligen Bohrung planseitig kontrolliert werden. Die Vorbereitung des Kernloches nach Variante B bietet für das Gewindeschneiden die prozesssicherste Option. 138090 Eignung v, m/min Alu Kunststoffe oSEL, Alu Sa Alu Guss > 10 % Si X < 50C N X < 750 N X < 900 N X < 1100 N X <1400 N X <55 HRC X <60 HRC X <65 HRC X <67 HRC X <70 HRC INOX <900 N INOX > 900 N Ti >850N GG(G) CuZn 6 6 4h ISO-Code ü\ Inr- ni P f P H K N 138090 13 13 10 9 13 o NPT 138090 Maschinen- Gewindebohrer Gänge pro Zoll Kernloch-0 A Kernloch-0 B Priifmaß-0 D +0.°5 Kernloch- Mindesttiefe 57,40 69,20 77,80 111, 161- 210,- 27 18 18 14 14 11,5 mm 90 100 100 125 140 160 mm 7 11 12 16 20 25 mm 5,5 9 9 12 16 20 mm 8.5 11 14.5 17,85 23,2 29 mm 8,25 10,75 14,1 17.5 22,7 28.6 8,74 11,36 14,8 18,32 23,67 29,69 mm 12 17.5 17.6 22,9 23 27,4 HSS E-PM ANSI B1.20.1 i 3 i Q 1:16 ff 15° mtP ülGannl' Durchgangs-und Grundloch-Maschinen-Gewindebohrer Für höchste Ansprüche an Leistung. Einsetzbar mit Emulsion (Fettanteil mindestens 8 %). Verwendung Für kegeliges Rohrgewinde (NPT) nach ANSI Bl .20.1, für Gewinde mit Dichtmittel. Für das Kernloch die vorgegebene Mindesttiefe (siehe Tabelle) beachten. Empfehlung Kernloch-0 A Zylindrisch vorbohren ohne Verwendung einer Reibahle. Kernloch-0 B Zylindrisch vorbohren und anschließend mit Kegelreibahle 1:16 aufreiben. Im Anschluss kann mit dem Prüfmaß Dm„ (siehe Tabelle) der 0 der kegeligen Bohrung planseitig kontrolliert werden. Die Vorbereitung des Kernloches nach Variante B bietet für das Gewindeschneiden die prozesssicherste Option. 138100 Eignung v( m/min Alu Kunststoffe aa Alu Guss 3 > 10% Si X <500N X <750N X < 900 N X < 1100 N X <1400 N X <55 HRC X <60 HRC X <65 HRC X <67 HRC <70 HRC INOX <900 N INOX >900 N Ti Graphit GFK > 850 N CFK Uni 6 6 4h ISO-Code N P H nri ni S N 138100 23 13 7 NIT 138100 Maschinen- Gewindebohrer HSS-E-PM TiAIN 122.50 122.50 155.50 194,-308,-455,- Gänge pro Zoll 27 18 18 14 14 11,5 mm 90 100 100 125 140 160 mm 7 11 12 16 20 25 mm 5,5 9 9 12 16 20 Kernloch-0 A mm 8.5 11 14.5 17,85 23,2 29 Kernloch-0 B mm 8,25 10,75 14,1 17.5 22,7 28.6 Prüfmaß-0 tL+0-05 mm 8,74 11,36 14,8 18,32 23,67 29,69 Kernloch- Mindesttiefe mm 12 17.5 17.6 22,9 23 27,4 187 Katalog 47 Hoffmann Group NPT > Vv c hole 60° HSS E ANSI Bl .20.1 M-3
