890 Каталог HOFFMANN GROUP 2015 Инструмент режущий слесарный измерительный DEU Стр.890

Каталог HOFFMANN GROUP 2015 Tools Инструменты Ver 46 Стр. 890 0890 DEU Lab2u

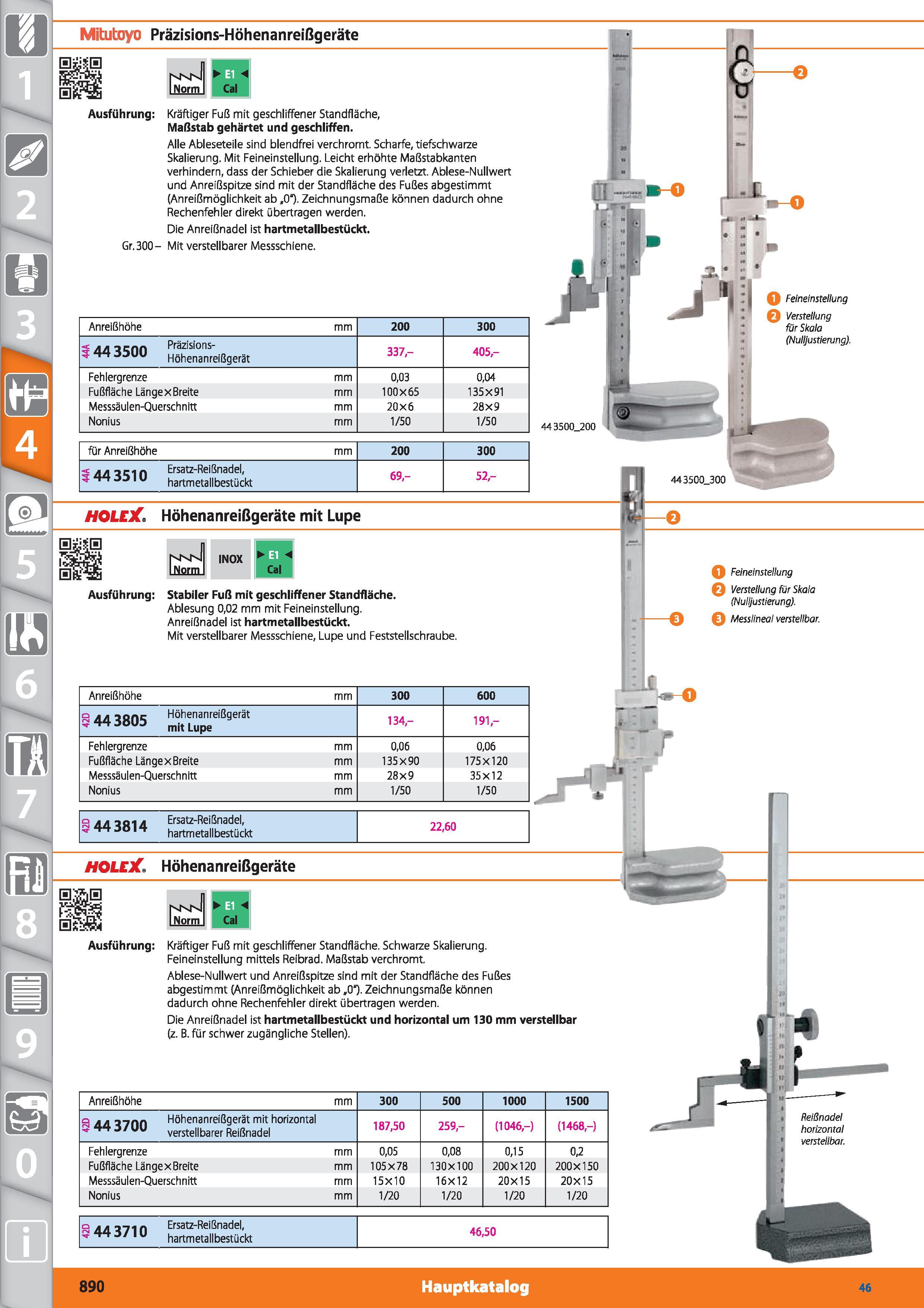

Mitutoyo Präzisions-Höhenanreißgeräte ü Ausführung Kräftiger Fuß mit geschliffener Standfläche, Maßstab gehärtet und geschliffen. Alle Ableseteile sind blendfrei verchromt. Scharfe, tiefschwarze Skalierung. Mit Feineinstellung. Leicht erhöhte Maßstabkanten verhindern, dass der Schieber die Skalierung verletzt. Ablese-Nullwert und Anreißspitze sind mit der Standfläche des Fußes abgestimmt (Anreißmöglichkeit ab ,0“). Zeichnungsmaße können dadurch ohne Rechenfehler direkt übertragen werden. Die Anreißnadel ist hartmetallbestückt. Gr. 300- Mit verstellbarer Messschiene. Anreißhöhe mm 200 300 f 44 nn Präzisions- jjUU Höhenanreißgerät 337,- 405- Fehlergrenze mm 0,03 0,04 Fußfläche LängexBreite mm 100X65 135X91 Messsäulen-Querschnitt mm 20x6 28x9 Nonius mm 1/50 1/50 für Anreißhöhe mm 200 300 Ersatz-Reißnadel, 5 44 3510 hartmetallbestückt 69- 52- HOLEX Höhenanreißgeräte mit Lupe INOX Cal Ausführung Stabiler Fuß mit geschliffener Standfläche. Ablesung 0,02 mm mit Feineinstellung. Anreißnadel ist hartmetallbestückt. Mit verstellbarer Messschiene, Lupe und Feststellschraube. Anreißhöhe mm 300 600 S AA UM Höhenanreißgerät - 3ÖU3 mit Lupe 134,- 191,- Fehlergrenze mm 0,06 0,06 Fußfläche LängexBreite mm 135X90 175X120 Messsäulen-Querschnitt mm 28x9 35x12 Nonius mm 1/50 1/50 1443814 Ersatz-Reißnadel, hartmetallbestückt 22,60 HOLEX Höhenanreißgeräte Ausführung Kräftiger Fuß mit geschliffener Standfläche. Schwarze Skalierung. Feineinstellung mittels Reibrad. Maßstab verchromt. Ablese-Nullwert und Anreißspitze sind mit der Standfläche des Fußes abgestimmt (Anreißmöglichkeit ab ,0"). Zeichnungsmaße können dadurch ohne Rechenfehler direkt übertragen werden. Die Anreißnadel ist hartmetallbestückt und horizontal um 130 mm verstellbar (z. B. für schwer zugängliche Stellen). Anreißhöhe mm 300 500 1000 1500 o . 37 Höhenanreißgerät mit horizontal 9 V 3/UU verstellbarer Reißnadel 187,50 259,- (1046,-) (1468,-) Fehlergrenze mm 0,05 0,08 0,15 0,2 Fußfläche LängexBreite mm 105x78 130x100 200x120 200x150 Messsäulen-Querschnitt mm 15X10 16X12 20X15 20X15 Nonius mm 1/20 1/20 1/20 1/20 1443710 Ersatz-Reißnadel, hartmetallbestückt 46,50 Reißnadel horizontal verstellbar. 890 Hauptkatalog 46
