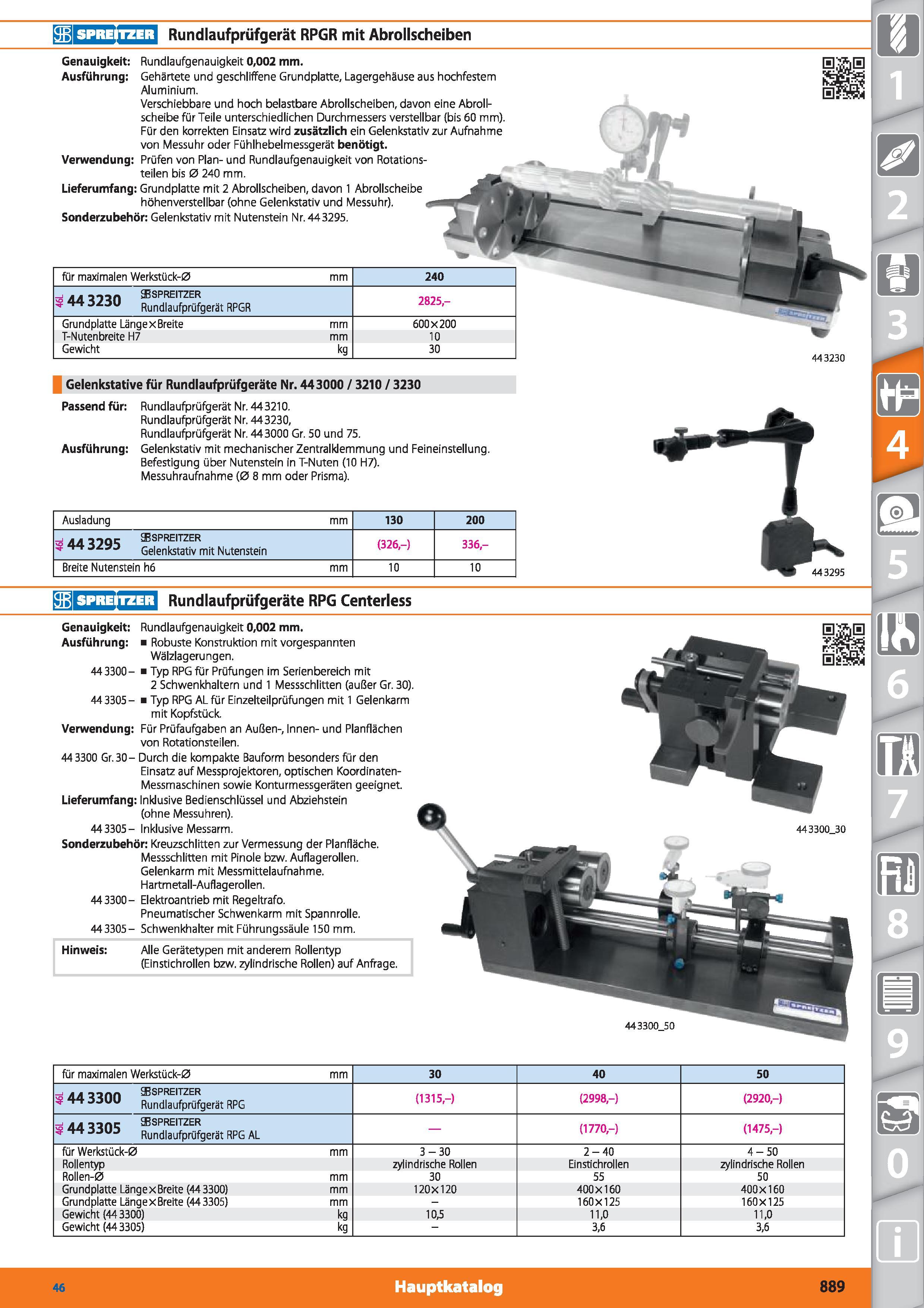

Rundlaufprüfgerät RPGR mit Abrollscheiben Genauigkeit Ausführung Rundlaufgenauigkeit 0,002 mm. Gehärtete und geschliffene Grundplatte, Lagergehäuse aus hochfestem Aluminium. Verschiebbare und hoch belastbare Abrollscheiben, davon eine Abroll-scheibe für Teile unterschiedlichen Durchmessers verstellbar (bis 60 mm). Für den korrekten Einsatz wird zusätzlich ein Gelenkstativ zur Aufnahme von Messuhr oder Fühlhebelmessgerät benötigt. Verwendung Prüfen von Plan- und Rundlaufgenauigkeit von Rotationsteilen bis 0 240 mm. Lieferumfang Grundplatte mit 2 Abrollscheiben, davon 1 Abrollscheibe höhenverstellbar (ohne Gelenkstativ und Messuhr). Sonderzubehör Gelenkstativ mit Nutenstein Nr. 443295. für maximalen Werkstück-0 mm 240 .. SBSPREITZER 3 313V Rundlaufprüfgerät RPGR 2825,- Grundplatte LängexBreite mm 600X200 T-Nutenbreite H7 mm 10 Gewicht kg 30 443230 Gelenkstative für Rundlaufprüfgeräte Nr. 443000 / 3210 / 3230 Passend für Rundlaufprüfgerät Nr. 443210. Rundlaufprüfgerät Nr. 443230, Rundlaufprüfgerät Nr. 443000 Gr. 50 und 75. Ausführung Gelenkstativ mit mechanischer Zentralklemmung und Feineinstellung. Befestigung über Nutenstein in T-Nuten (10 H7). Messuhraufnahme (0 8 mm oder Prisma). Ausladung mm 130 200 te AA 3995 SBSPREITZER W WSJ Gelenkstativ mit Nutenstein (326,-) 336- Breite Nutenstein h6 mm 10 10 1 443295 Rundlaufprüfgeräte RPG Centerless Genauigkeit Ausführung 443300- 443305- Rundlaufgenauigkeit 0,002 mm. Robuste Konstruktion mit vorgespannten Wälzlagerungen. Typ RPG für Prüfungen im Serienbereich mit 2 Schwenkhaltern und 1 Messschlitten (außer Gr. 30) i Typ RPG AL für Einzelteilprüfungen mit 1 Gelenkarm mit Kopfstück. Verwendung Für Prüfaufgaben an Außen-, Innen- und Planflächen von Rotationsteilen. 44 3300 Gr. 30- Durch die kompakte Bauform besonders für den Einsatz auf Messprojektoren, optischen Koordinaten-Messmaschinen sowie Konturmessgeräten geeignet. Lieferumfang Inklusive Bedienschlüssel und Abziehstein (ohne Messuhren). 443305- Inklusive Messarm. Sonderzubehör Kreuzschlitten zur Vermessung der Planfläche. Messschlitten mit Pinole bzw. Auflagerollen. Gelenkarm mit Messmittelaufnahme. Hartmetall-Auflagerollen. 443300- Elektroantrieb mit Regeltrafo. Pneumatischer Schwenkarm mit Spannrolle. 443305- Schwenkhalter mit Führungssäule 150 mm. Hinweis Alle Gerätetypen mit anderem Rollentyp (Einstichrollen bzw. zylindrische Rollen) auf Anfrage. 443300_50 für maximalen Werkstück-0 mm 30 40 50 .. „nn SBSPREITZER “t jjUU Rundlaufprüfgerät RPG (1315,-) (2998,-) (2920,-) .M arinc SBSPREITZER f V Rundlaufprüfgerät RPG AL (1770,-) (1475,-) für Werkstück-0 mm 3-30 2-40 4-50 Rollentyp zylindrische Rollen Einstichrollen zylindrische Rollen Rollen-0 mm 30 55 50 Grundplatte LängexBreite (443300) mm 120X120 400X160 400X160 Grundplatte LängexBreite (443305) mm - 160X125 160X125 Gewicht (443300) kg 10,5 11,0 11,0 Gewicht (443305) kg - 3,6 3,6 46 Hauptkatalog 889
