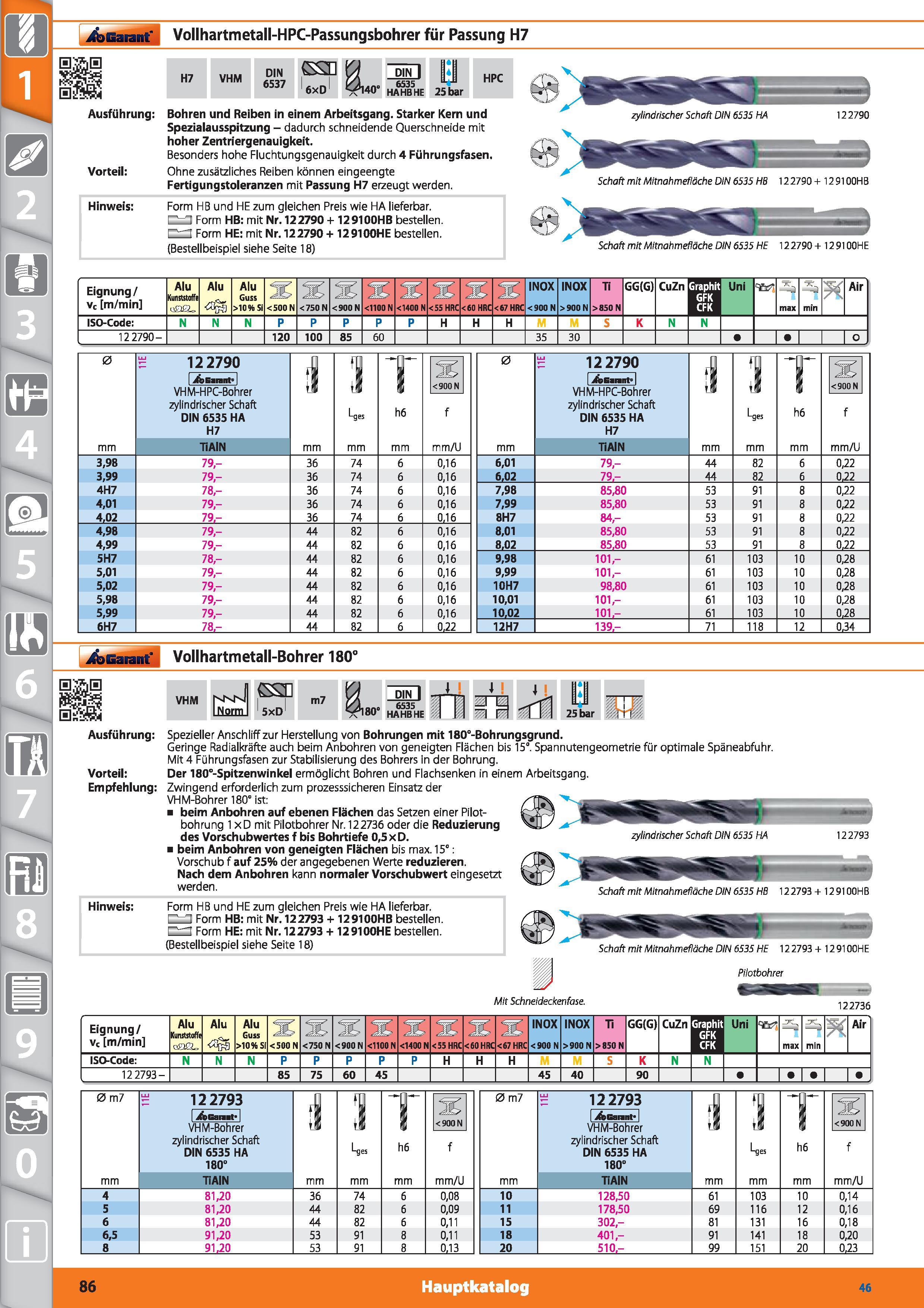

Garant Vollhartmetall-HPC-Passungsbohrer für Passung H7 Ausführung Vorteil Hinweis H7 VHM DIN 6537 hin) 6535 140 HA HB HE 25 bar HPC Bohren und Reiben in einem Arbeitsgang. Starker Kern und Spezialausspitzung - dadurch schneidende Querschneide mit hoher Zentriergenauigkeit. Besonders hohe Fluchtungsgenauigkeit durch 4 Führungsfasen. Ohne zusätzliches Reiben können eingeengte Fertigungstoleranzen mit Passung H7 erzeugt werden. Form HB und HE zum gleichen Preis wie HA lieferbar. Form HB mit Nr. 122790 + 129100HB bestellen. n-7 Form HE mit Nr. 122790 + 129100HE bestellen. (Bestellbeispiel siehe Seite 18) Schaft mit Mitnahmefläche DIN 6535 HE 122790+ 129100HE Eignung/ vc m/min Alu Kunststoffe oQQ Alu Alu Guss >10% Si <500 N <750 N <900 N <1100 N <1400 N Sc 900 N Ti >850 N GG(G) CuZn Gra G C 1 Uni max min Air ISO-Code N P p P H K N 12 2790- 120 100 85 60 35 30 1 1 1 1 o. 0 12 2790 Äo Bannt i 1 Lges T h6 <900 N 0 12 2790 jftoEinnt 1 1 Lges T h6 <900 N VHM-HPC-Bohrer zylindrischer Schaft DIN 6535 HA H7 VHM-HPC-Bohrer zylindrischer Schaft DIN 6535 HA H7 f f mm TiAIN mm mm/U mm TiAIN mm mm/U 3,98 79- 36 74 6 0,16 6,01 79,- 44 82 6 0,22 3,99 79- 36 74 6 0,16 6.02 79- 44 82 6 0.22 4H7 78- 36 74 6 0,16 7,98 85,80 53 91 8 0,22 4,01 79,- 36 74 6 0,16 7,99 85,80 53 91 8 0,22 4.02 79- 36 74 6 0.16 8H7 84,- 53 91 8 0,22 4,98 79,- 44 82 6 0,16 8,01 85,80 53 91 8 0,22 4,99 79- 44 82 6 0,16 8.02 85.80 53 91 8 0.22 5H7 78,- 44 82 6 0,16 9,98 101,- 61 103 10 0,28 5,01 79,- 44 82 6 0,16 9,99 101,- 61 103 10 0,28 5,02 79- 44 82 6 0,16 10H7 98,80 61 103 10 0,28 5,98 79,- 44 82 6 0,16 10,01 101,- 61 103 10 0,28 5,99 79,- 44 82 6 0,16 10.02 101- 61 103 10 0.28 6H7 78- 44 82 6 0.22 12H7 139- 71 118 12 0.34 AEaianC Vollhartmetall-Bohrer 180° VHM CSD 5xD m7 80° DIN I 6535 HA HB HE 1 1 25 bar Ausführung Vorteil Empfehlung Hinweis Spezieller Anschliff zur Herstellung von Bohrungen mit 180°-Bohrungsgrund. Geringe Radialkräfte auch beim Anbohren von geneigten Flächen bis 15°. Spannutengeometrie für optimale Späneabfuhr. Mit 4 Führungsfasen zur Stabilisierung des Bohrers in der Bohrung. Der 180°-Spitzenwinkel ermöglicht Bohren und Flachsenken in einem Arbeitsgang. Zwingend erforderlich zum prozesssicheren Einsatz der VHM-Bohrer 180° ist beim Anbohren auf ebenen Flächen das Setzen einer Pilotbohrung 1 xD mit Pilotbohrer Nr. 12 2736 oder die Reduzierung des Vorschubwertes f bis Bohrtiefe 0,5 x D. beim Anbohren von geneigten Flächen bis max. 15° Vorschub f auf 25% der angegebenen Werte reduzieren. Nach dem Anbohren kann normaler Vorschubwert eingesetzt werden. Form HB und HE zum gleichen Preis wie HA lieferbar. Form HB mit Nr. 122793 + 129100HB bestellen. Form HE mit Nr. 122793 + 129100HE bestellen. (Bestellbeispiel siehe Seite 18) zylindrischer Schaft DIN 6535 HA 122793 Schaft mit Mitnahmefläche DIN 6535 HB 122793 + 129100HB Schaft mit Mitnahmefläche DIN 6535 HE 122793 + 129100HE Pilotbohrer Mit Schneidecken fase. 122736 Eignung/ vc m/min Alu Kunststoffe Alu Alu Guss >10% Sf <500 N <750 N <900 N FstH <1100 N 1 1 <1400 N s <60 HRC <5c INOX <900 N INOX >900 N Ti >850 N GG(G) CuZn Graphit GFK CFK Uni max min Air ISO-Code N P H K N 12 2793- 85 75 60 45 45 40 90 1 1 1 1 0 m7 122793 VHM-Bohrer zylindrischer Schaft DIN 6535 HA 180° TiAIN h6 mm/U 0 m7 122793 VHM-Bohrer zylindrischer Schaft DIN 6535 HA 180° TiAIN mm h6 <900 N f mm/U 4 5 6 6,5 8 81,20 81,20 81,20 91.20 91.20 36 44 44 53 53 74 82 82 91 91 0,08 0,09 0,11 0,11 0.13 10 11 15 18 20 128.50 178.50 302-401-510- 61 69 81 91 99 103 116 131 141 151 10 12 16 18 20 0,14 0,16 0,18 0,20 0.23 86 Hauptkatalog
