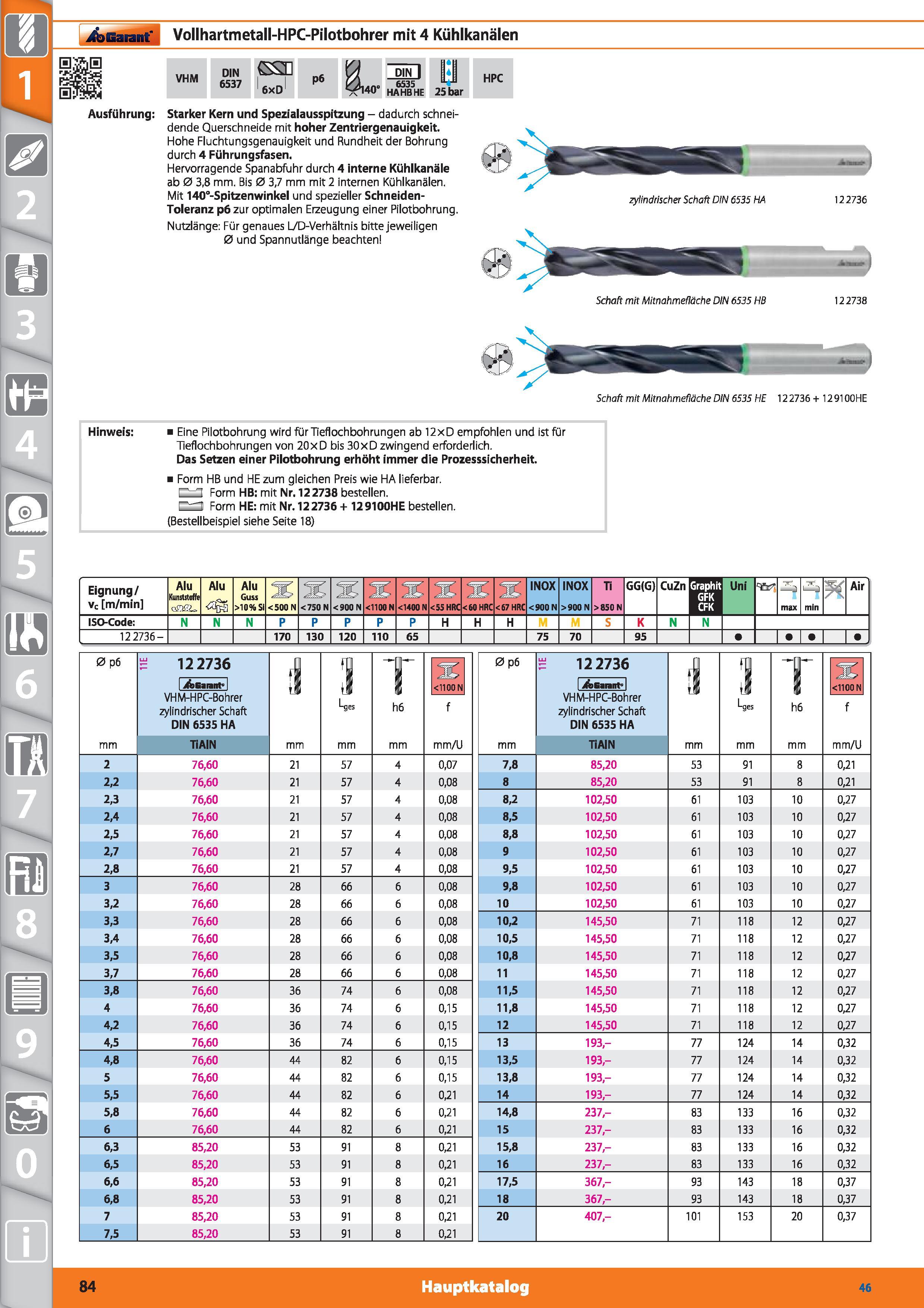

Garant Vollhartmetall-HPC-Pilotbohrer mit 4 Kühlkanälen Ausführung VHM DIN 6537 GS 6xD p6 I40‘ DIN I 6535 HA HB HE 25 bar Starker Kern und Spezialausspitzung - dadurch schneidende Querschneide mit hoher Zentriergenauigkeit. Hohe Fluchtungsgenauigkeit und Rundheit der Bohrung durch 4 Führungsfasen. Hervorragende Spanabfuhr durch 4 interne Kühlkanäle ab 0 3,8 mm. Bis 0 3,7 mm mit 2 internen Kühlkanälen. Mit 140°-Spitzenwinkel und spezieller Schneiden-Toleranz p6 zur optimalen Erzeugung einer Pilotbohrung. Nutzlänge Für genaues L/D-Verhältnis bitte jeweiligen 0 und Spannutlänge beachten HPC zylindrischer Schaft DIN 6535 HA Schaft mit Mitnahmefläche DIN 6535 HB 122736 122738 Schaft mit Mitnahmefläche DIN 6535 HE 12 2736 + 12 91OOHE Hinweis Eine Pilotbohrung wird für Tieflochbohrungen ab 12xD empfohlen und ist für Tieflochbohrungen von 20xD bis 30xD zwingend erforderlich. Das Setzen einer Pilotbohrung erhöht immer die Prozesssicherheit. Form HB und HE zum gleichen Preis wie HA lieferbar. Form HB mit Nr. 122738 bestellen. Form HE mit Nr. 122736 + 129100HE bestellen. (Bestellbeispiel siehe Seite 18) Eignung/ Alu Kunststoffe Alu Alu Guss >10% SI s 2 s y" y" TZ Fg INOX INOX Ti GG(G) CuZn Graphit Uni ‘Es’ Air vc m/min <500 N <750 N <900 N <67 HRC <900 N >900 N >850 N CFK max min ISO-Code N P H K N 1 1 12 2736- 170 130 120 110 65 75 70 95 LsH 0 p6 12 2736 i 3 Lg es T h6 <1100 N 0 p6 12 2736 i 1 Lges T h6 <1100 N 1 Garant 1 jfcGiiant81 VHM-HPC-Bohrer zylindrischer Schaft DIN 6535 HA f VHM-HPC-Bohrer zylindrischer Schaft DIN 6535 HA f mm TiAIN mm mm/U mm TiAIN mm mm/U 2 76,60 21 57 4 0,07 7,8 85,20 53 91 8 0,21 2,2 76,60 21 57 4 0,08 8 85,20 53 91 8 0,21 2,3 76,60 21 57 4 0,08 8,2 102,50 61 103 10 0,27 2,4 76,60 21 57 4 0,08 8,5 102,50 61 103 10 0,27 2,5 76,60 21 57 4 0,08 8,8 102,50 61 103 10 0,27 2,7 76,60 21 57 4 0,08 9 102,50 61 103 10 0,27 2,8 76,60 21 57 4 0,08 9,5 102,50 61 103 10 0,27 3 76,60 28 66 6 0,08 9,8 102,50 61 103 10 0,27 3,2 76,60 28 66 6 0,08 10 102,50 61 103 10 0,27 3,3 76,60 28 66 6 0,08 10,2 145,50 71 118 12 0,27 3,4 76,60 28 66 6 0,08 10,5 145,50 71 118 12 0,27 3,5 76,60 28 66 6 0,08 10,8 145,50 71 118 12 0,27 3,7 76,60 28 66 6 0,08 11 145,50 71 118 12 0,27 3,8 76,60 36 74 6 0,08 11,5 145,50 71 118 12 0,27 4 76,60 36 74 6 0,15 11,8 145,50 71 118 12 0,27 4,2 76,60 36 74 6 0,15 12 145,50 71 118 12 0,27 4,5 76,60 36 74 6 0,15 13 193,- 77 124 14 0,32 4,8 76,60 44 82 6 0,15 13,5 193,- 77 124 14 0,32 5 76,60 44 82 6 0,15 13,8 193,- 77 124 14 0,32 5,5 76,60 44 82 6 0,21 14 193- 77 124 14 0,32 5,8 76,60 44 82 6 0,21 14,8 237- 83 133 16 0,32 6 76,60 44 82 6 0,21 15 237- 83 133 16 0,32 6,3 85,20 53 91 8 0,21 15,8 237,- 83 133 16 0,32 6,5 85,20 53 91 8 0,21 16 237- 83 133 16 0,32 6,6 85,20 53 91 8 0,21 17,5 367- 93 143 18 0,37 6,8 85,20 53 91 8 0,21 18 367,- 93 143 18 0,37 7 85,20 53 91 8 0,21 20 407,- 101 153 20 0,37 7,5 85,20 53 91 8 0,21 84 Hauptkatalog 46
