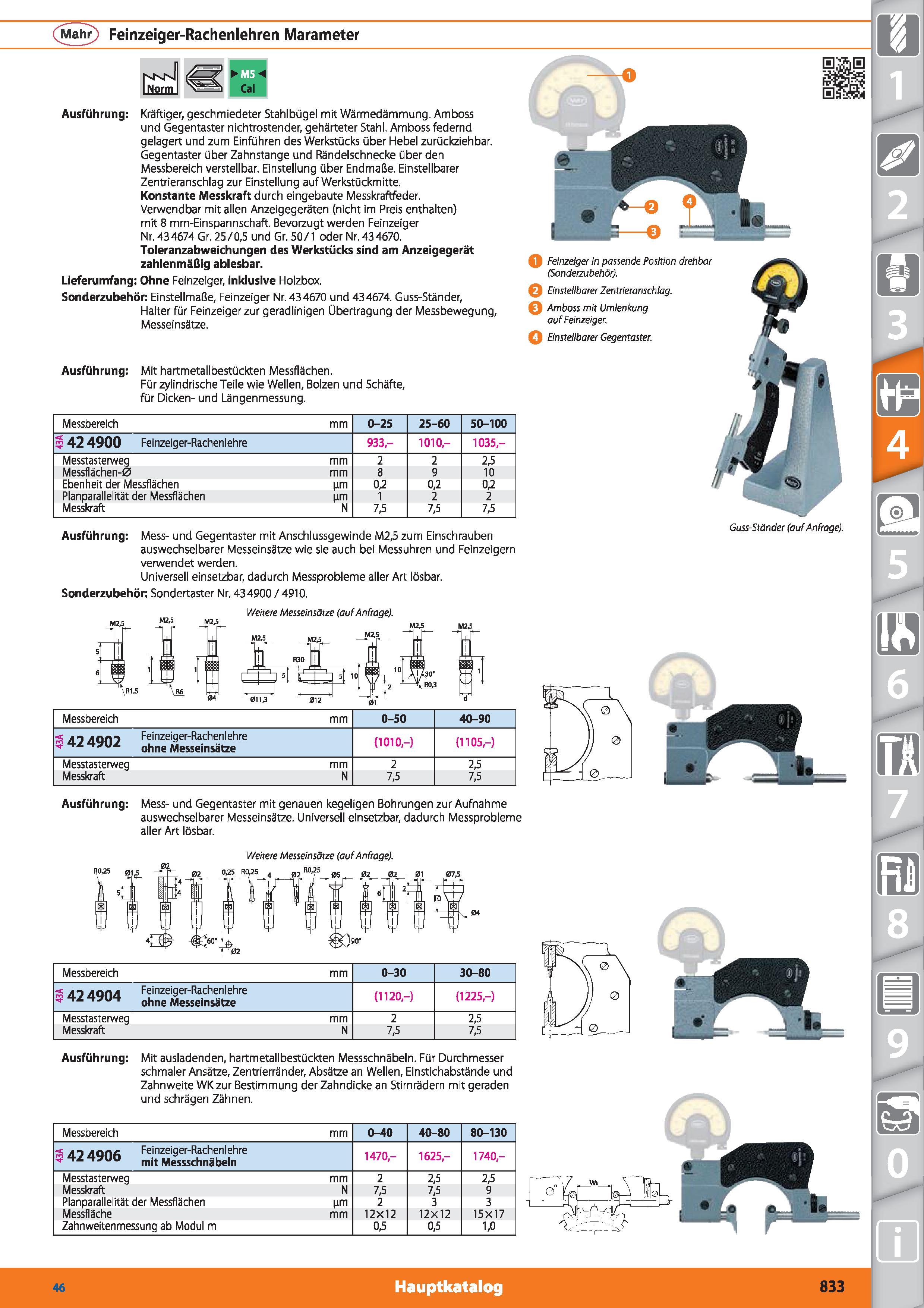

(Mahr) Feinzeiger-Rachenlehren Marameter Cal Ausführung Kräftiger, geschmiedeter Stahlbügel mit Wärmedämmung. Amboss und Gegentaster nichtrostender, gehärteter Stahl. Amboss federnd gelagert und zum Einfuhren des Werkstücks über Hebel zurückziehbar. Gegentaster über Zahnstange und Rändelschnecke über den Messbereich verstellbar. Einstellung über Endmaße. Einstellbarer Zentrieranschlag zur Einstellung auf Werkstückmitte. Konstante Messkraft durch eingebaute Messkraftfeder. Verwendbar mit allen Anzeigegeräten (nicht im Preis enthalten) mit 8 mm-Einspannschaft. Bevorzugt werden Feinzeiger Nr. 434674 Gr. 25/0,5 und Gr. 50/1 oder Nr. 434670. Toleranzabweichungen des Werkstücks sind am Anzeigegerät zahlenmäßig ablesbar. Lieferumfang Ohne Feinzeiger, inklusive Holzbox. Sonderzubehör Einsteilmaße, Feinzeiger Nr.434670 und 434674. Guss-Ständer, Halter für Feinzeiger zur geradlinigen Übertragung der Messbewegung, Messeinsätze. Ausführung Mit hartmetallbestückten Messflächen. Für zylindrische Teile wie Wellen, Bolzen und Schäfte, für Dicken- und Längenmessung. Messbereich mm 0-25 25-60 50-100 5 42 4900 Feinzeiger-Rachenlehre 933- 1010- 1035,- Messtasterweg mm 2 2 2,5 Messflächen-0 mm 8 9 10 Ebenheit der Messflächen (im 0,2 0,2 0,2 Planparallelität der Messflächen um 1 2 2 Messkraft N 7,5 7,5 7,5 Ausführung Mess- und Gegentaster mit Anschlussgewinde M2,5 zum Einschrauben auswechselbarer Messeinsätze wie sie auch bei Messuhren und Feinzeigern verwendet werden. Universell einsetzbar, dadurch Messprobleme aller Art lösbar. Sonderzubehör Sondertaster Nr. 434900 / 4910. Weitere Messeinsätze (auf Anfrage). M2.5 M2,5_ -T Li Jr M2.5 \ i iC3C \ R0.3 Messbereich mm 0-50 40-90 3424902 Feinzeiger-Rachenlehre ohne Messeinsätze (1010,-) (1105,-) Messtasterweg mm 2 2,5 Messkraft N 7,5 7,5 Ausführung Mess- und Gegentaster mit genauen kegeligen Bohrungen zur Aufnahme auswechselbarer Messeinsätze. Universell einsetzbar, dadurch Messprobleme aller Art lösbar. Weitere Messeinsätze (auf Anfrage). , R0,25 Messbereich mm 0-30 30-80 3424904 Feinzeiger-Rachenlehre ohne Messeinsätze (1120,-) (1225,-) Messtasterweg mm 2 2,5 Messkraft N 7,5 7,5 Ausführung Mit ausladenden, hartmetallbestückten Messschnäbeln. Für Durchmesser schmaler Ansätze, Zentrierränder, Absätze an Wellen, Einstichabstände und Zahnweite WKzur Bestimmung der Zahndicke an Stirnrädern mit geraden und schrägen Zähnen. Messbereich mm 0-40 40-80 80-130 < in Anne. Feinzeiger-Rachenlehre 4906 mjt Messschnäbeln 1470- 1625- 1740,- Messtasterweg mm 2 2,5 2,5 Messkraft N 7,5 7,5 9 Planparallelität der Messflächen (im 2 3 3 Messfläche mm 12X12 12X12 15X17 Zahnweitenmessung ab Modul m 0,5 0,5 1,0 46 Hauptkatalog Q Feinzeiger in passende Position drehbar (Sonderzubehör). Q Einstellbarer Zen trieranschlag. Q Amboss mit Umlenkung auf Feinzeiger. Einstellbarer Gegentaster,
