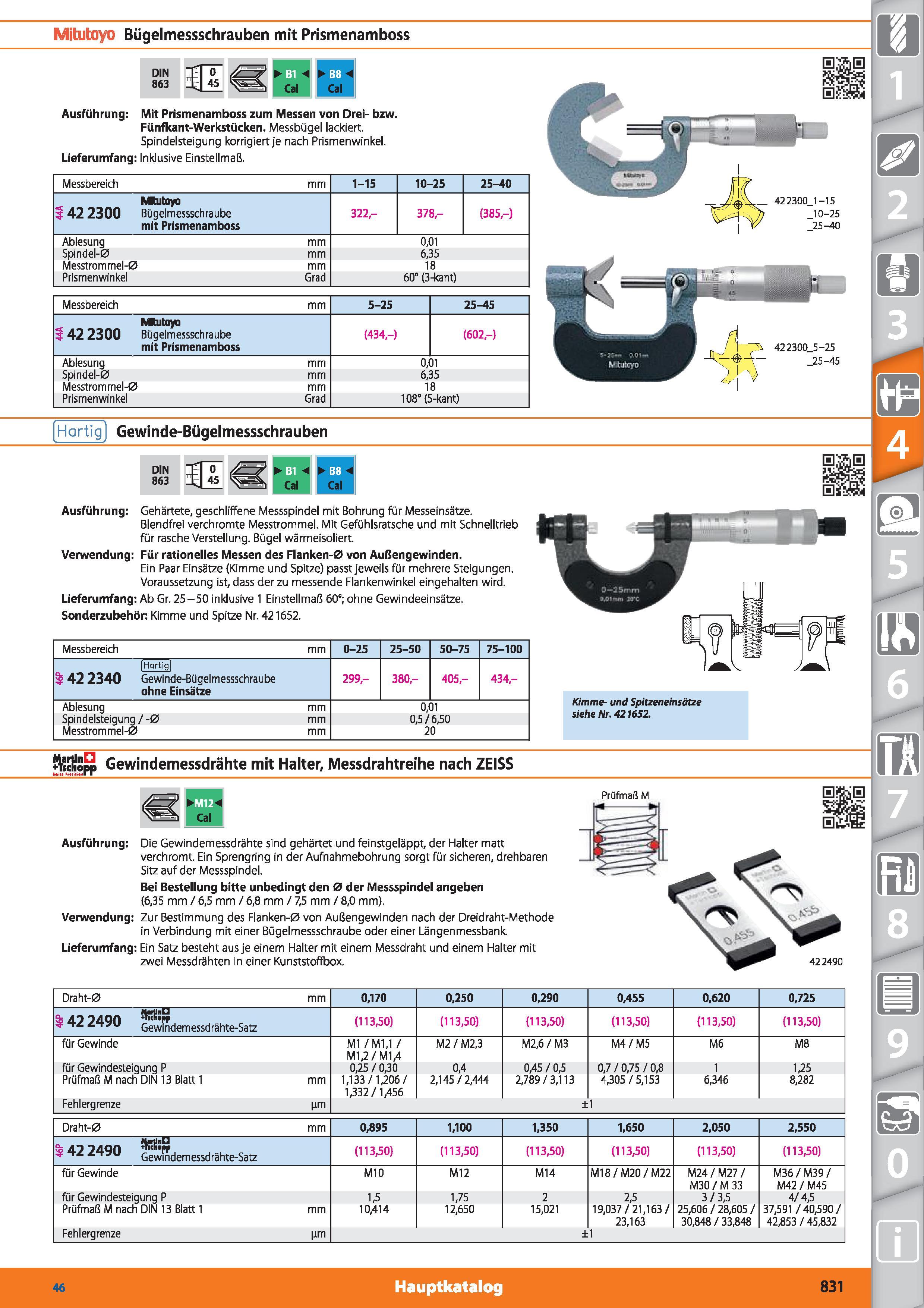

Mitutoyo Bügelmessschrauben mit Prismenamboss DIN 863 Ausführung Mit Prismenamboss zum Messen von Drei- bzw. Fünfkant-Werkstücken. Messbügel lackiert. Spindelsteigung korrigiert je nach Prismenwinkel. Lieferumfang Inklusive Einstellmaß. Messbereich mm 1-15 10-25 25-40 Mhitoyo 3 42 2300 Bügelmessschraube mit Prismenamboss 322- 378- (385,-) Ablesung mm 0,01 Spindel-0 mm 6,35 Messtrommel-0 mm 18 Prismenwinkel Grad 60° (3-kant) Messbereich mm 5-25 25-45 342 2300 Mhitoyo Bügelmessschraube mit Prismenamboss (434,-) (602,-) Ablesung mm 0,01 Spindel-0 mm 6,35 Messtrommel-0 mm 18 Prismenwinkel Grad 108° (5-kant) 3-25 001 . i Mitutoyo Hartig) Gewinde-Bügelmessschrauben DIN 863 Ausführung Gehärtete, geschliffene Messspindel mit Bohrung für Messeinsätze. Blendfrei verchromte Messtrommel. Mit Gefühlsratsche und mit Schnelltrieb für rasche Verstellung. Bügel wärmeisoliert. Verwendung Für rationelles Messen des Flanken-0 von Außengewinden. Ein Paar Einsätze (Kimme und Spitze) passt jeweils für mehrere Steigungen. Voraussetzung ist, dass der zu messende Flankenwinkel eingehalten wird. Lieferumfang Ab Gr. 25-50 inklusive 1 Einstellmaß 60°; ohne Gewindeeinsätze. Sonderzubehör Kimme und Spitze Nr. 421652. Messbereich mm 0-25 25-50 50-75 75-100 Hartig 5 42 2340 Gewinde-Bügelmessschraube ohne Einsätze 299- 380- 405,- 434- Ablesung mm 0,01 Spindelsteigung/-0 mm 0,5/6,50 Messtrommel-0 mm 20 Kimme- und Spitzeneinsätze siehe Nr. 421652. Jffipp Gewindemessdrähte mit Halter, Messdrahtreihe nach ZEISS "9 Prüfmaß M Ausführung Die Gewindemessdrähte sind gehärtet und feinstgeläppt, der Halter matt verchromt. Ein Sprengring in der Aufnahmebohrung sorgt für sicheren, drehbaren Sitz auf der Messspindel. Bei Bestellung bitte unbedingt den 0 der Messspindel angeben (6,35 mm / 6,5 mm / 6,8 mm / 7,5 mm / 8,0 mm). Verwendung Zur Bestimmung des Flanken-0 von Außengewinden nach der Dreidraht-Methode in Verbindung mit einer Bügelmessschraube oder einer Längenmessbank. Lieferumfang Ein Satz besteht aus je einem Halter mit einem Messdraht und einem Halter mit zwei Messdrähten in einer Kunststoffbox. 422490 Draht-0 mm 0,170 0,250 0,290 0/455 0,620 0,725 a 42 2490 Gewindemessdrähte-Satz (113,50) (113,50) (113,50) (113,50) (113,50) (113,50) für Gewinde MI /M1,1 / M1,2/M1,4 M2 / M2,3 M2,6/M3 M4/M5 M6 M8 für Gewindesteigung P 0,25/0,30 0,4 0,45/0,5 0,7/0,75/0,8 1 1,25 Prüfmaß M nach DIN 13 Blatt 1 mm 1,133/1,206/ 1,332/1,456 2,145 / 2,444 2,789/3,113 4,305/5,153 6,346 8,282 Fehlergrenze um ±1 Draht-0 mm 0,895 1,100 1,350 1,650 2,050 2,550 MavtlnD ä.7 74Qn pp Gewindemessdrähte-Satz (113,50) (113,50) (113,50) (113,50) (113,50) (113,50) für Gewinde M10 M12 M14 M18/M20/M22 M24/M27/ M30/M33 M36/M39/ M42 / M45 für Gewindesteigung P 1,5 1,75 2 2,5 3/3,5 4/4,5 Prüfmaß M nach DIN 13 Blatt 1 mm 10,414 12,650 15,021 19,037/21,163/ 23.163 25,606/28,605/ 30.848 / 33.848 37,591 / 40,590/ 42.853 / 45.832 Fehlergrenze (im ±1 46 Hauptkatalog 831 0 N
