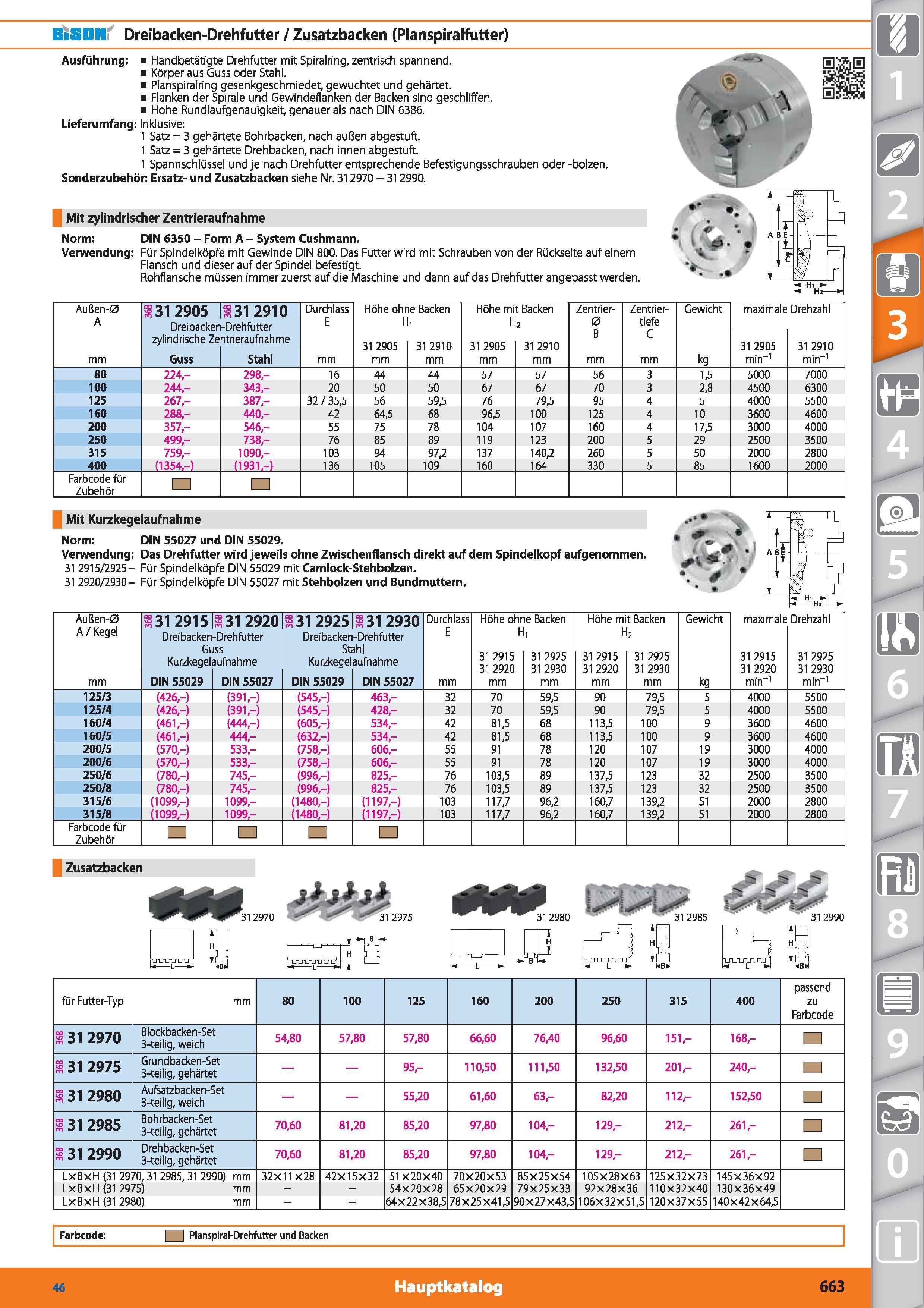

BiSON Dreibacken-Drehfutter / Zusatzbacken (Planspiralfutter) Ausführung Handbetätigte Drehfutter mit Spiralring, zentrisch spannend. Körper aus Guss oder Stahl. Planspiralring gesenkgeschmiedet, gewuchtet und gehärtet. Flanken der Spirale und Gewindeflanken der Backen sind geschliffen. Hohe Rundlaufgenauigkeit, genauer als nach DIN 6386. Lieferumfang Inklusive 1 Satz = 3 gehärtete Bohrbacken, nach außen abgestuft. 1 Satz = 3 gehärtete Drehbacken, nach innen abgestuft. 1 Spannschlüssel und je nach Drehfutter entsprechende Befestigungsschrauben oder-bolzen. Sonderzubehör Ersatz- und Zusatzbacken siehe Nr. 312970 - 312990. Mit zylindrischer Zentrieraufnahme Norm DIN 6350 - Form A - System Cushmann. Verwendung Für Spindelköpfe mit Gewinde DIN 800. Das Futter wird mit Schrauben von der Rückseite auf einem Flansch und dieser auf der Spindel befestigt. Rohflansche müssen immer zuerst auf die Maschine und dann auf das Drehfutter angepasst werden. Außen-0 A mm 131 2905 Dreibacken zylindrische Ze Guss 331 2910 -Drehfutter ntrieraufnahme Stahl Durchlass E mm Höhe ohr H 31 2905 mm e Backen 1 31 2910 mm Höhe m H 31 2905 mm t Backen 2 312910 mm Zentrier- 0 B mm Zentrier- tiefe C mm Gewicht kg maximale 31 2905 min-1 Drehzahl 31 2910 min-1 80 224,- 298,- 16 44 44 57 57 56 3 1,5 5000 7000 100 244,- 343,- 20 50 50 67 67 70 3 2,8 4500 6300 125 267,- 387,- 32/35,5 56 59,5 76 79,5 95 4 5 4000 5500 160 288,- 440,- 42 64,5 68 96,5 100 125 4 10 3600 4600 200 357,- 546,- 55 75 78 104 107 160 4 17,5 3000 4000 250 499,- 738,- 76 85 89 119 123 200 5 29 2500 3500 315 759,- 1090,- 103 94 97,2 137 140,2 260 5 50 2000 2800 400 (1354,-) (1931,-) 136 105 109 160 164 330 5 85 1600 2000 Farbcode für Zubehör Mit Kurzkegelaufnahme Norm DIN 55027 und DIN 55029. Verwendung Das Drehfutter wird jeweils ohne Zwischenflansch direkt auf dem Spindelkopf aufgenommen. 31 2915/2925- Für Spindelköpfe DIN 55029 mit Camlock-Stehbolzen. 31 2920/2930- Für Spindelköpfe DIN 55027 mit Stehbolzen und Bundmuttern. ft T \ wr -Hi H Hi Außen-0 A / Kegel 31 29151-31 2920 Dreibacken-Drehfutter 31 29251 31 2930 Dreibacken-Drehfutter Durchlass E Höhe ohne Backen H, Höhe mit Backen h2 Gewicht maximale Drehzahl mm bl Kurzkegel DIN 55029 SS aufnahme DIN 55027 bt Kurzkegel DIN 55029 am aufnahme DIN 55027 mm 31 2915 31 2920 mm 31 2925 31 2930 mm 31 2915 31 2920 mm 31 2925 31 2930 mm kg 31 2915 31 2920 min-1 31 2925 31 2930 min-1 125/3 (426,-) (391,-) (545,-) 463- 32 70 59,5 90 79,5 5 4000 5500 125/4 (426,-) (391,-) (545,-) 428- 32 70 59,5 90 79,5 5 4000 5500 160/4 (461,-) (444,-) (605,-) 534- 42 81,5 68 113,5 100 9 3600 4600 160/5 (461,-) 444- (632,-) 534- 42 81,5 68 113,5 100 9 3600 4600 200/5 (570,-) 533- (758,-) 606- 55 91 78 120 107 19 3000 4000 200/6 (570,-) 533- (758,-) 606- 55 91 78 120 107 19 3000 4000 250/6 (780,-) 745- (996,-) 825- 76 103,5 89 137,5 123 32 2500 3500 250/8 (780,-) 745- (996,-) 825- 76 103,5 89 137,5 123 32 2500 3500 315/6 (1099,-) 1099- (1480,-) (1197,-) 103 117,7 96,2 160,7 139,2 51 2000 2800 315/8 (1099,-) 1099- (1480,-) (1197,-) 103 117,7 96.2 160.7 139.2 51 2000 2800 Farbcode für Zubehör für Futter-Typ mm 80 100 125 160 200 250 315 400 passend zu Farbcode 3 31 2970 Blockbacken-Set 3-teilig, weich 54,80 57,80 57,80 66,60 76,40 96,60 151- 168- 3 31 2975 Grundbacken-Set 3-teilig, gehärtet 95- 110,50 111,50 132,50 201- 240- 3 31 2980 Aufsatzbacken-Set 3-teilig, weich 55,20 61,60 63- 82,20 112- 152,50 3 31 2985 Bohrbacken-Set 3-teilig, gehärtet 70,60 81,20 85,20 97,80 104- 129,- 212- 261- 3 31 2990 Drehbacken-Set 3-teilig, gehärtet 70,60 81,20 85,20 97,80 104- 129,- 212- 261- LxBxH (31 2970,31 2985,31 2990) mm 32X11X28 42X15X32 51X20X40 70X20X53 85X25X54 105X28X63 125X32X73 145 X 36X 92 LxBxH (31 2975) mm 54x20x28 65x20x29 79x25x33 92x28x36 110x32x40 130x36x49 LxBxH (31 2980) mm 64X 22 X 38,5 78X25X41,5 90X 27 X43,5 106X32X51,5 120X37X55 140 X42 X 64,5 Farbcode Planspiral-Drehfutter und Backen 46 Hauptkatalog 663
