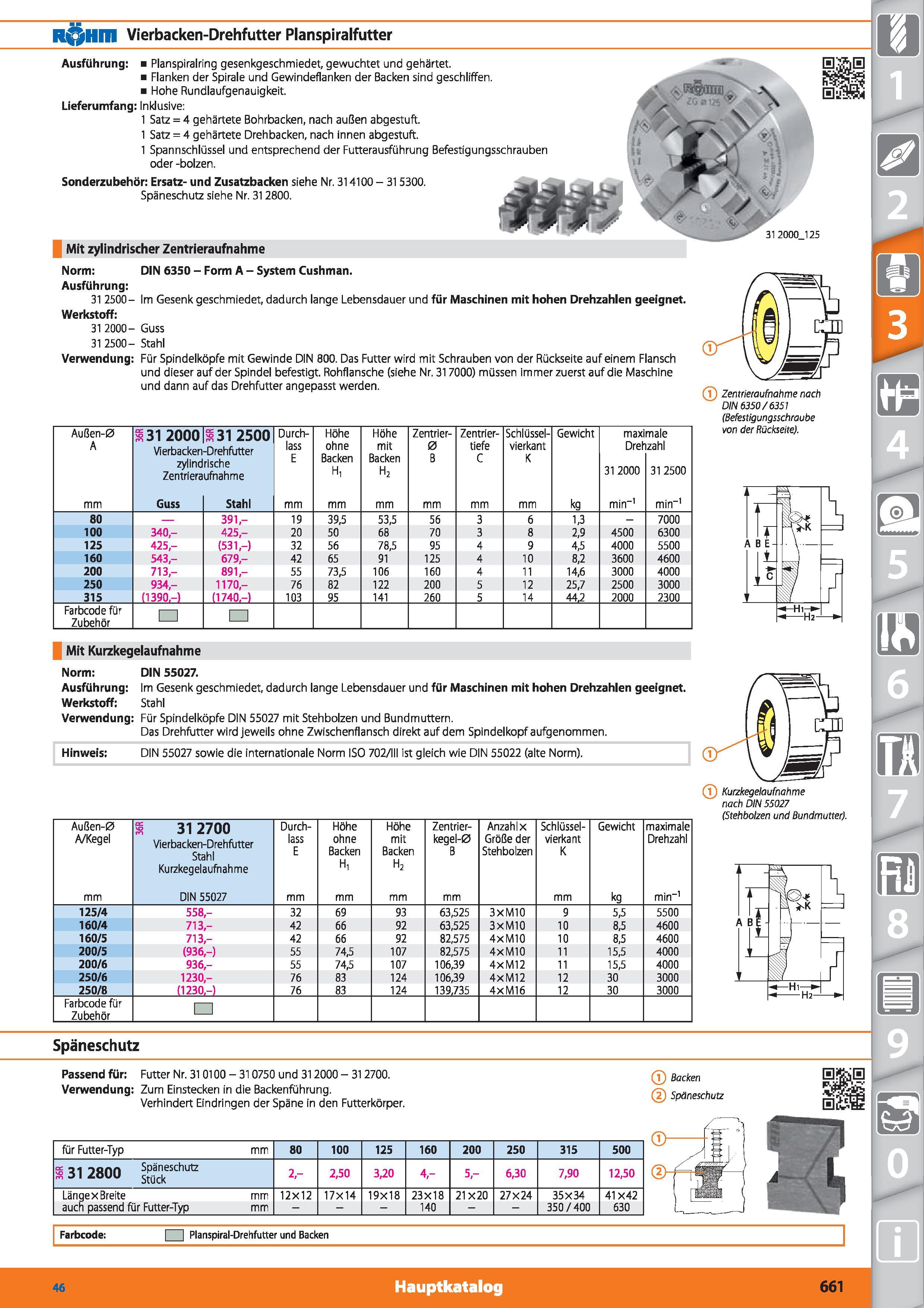

661 Каталог HOFFMANN GROUP 2015 Инструмент режущий слесарный измерительный DEU Стр.661

Каталог HOFFMANN GROUP 2015 Tools Инструменты Ver 46 Стр. 661 0661 DEU Lab2u

R Hm Vierbacken-Drehfutter Planspiralfutter Ausführung Planspiralring gesenkgeschmiedet, gewuchtet und gehärtet. Flanken der Spirale und Gewindeflanken der Backen sind geschliffen. Hohe Rundlaufgenauigkeit. Lieferumfang Inklusive 1 Satz = 4 gehärtete Bohrbacken, nach außen abgestuft. 1 Satz = 4 gehärtete Drehbacken, nach innen abgestuft. 1 Spannschlüssel und entsprechend der Futterausführung Befestigungsschrauben oder -bolzen. Sonderzubehör Ersatz- und Zusatzbacken siehe Nr. 314100 - 315300. Späneschutz siehe Nr. 312800. Mit zylindrischer Zentrieraufnahme Norm DIN 6350 - Form A - System Cushman. Ausführung 31 2500- Im Gesenk geschmiedet, dadurch lange Lebensdauer und für Maschinen mit hohen Drehzahlen geeignet. Werkstoff 31 2000- Guss 31 2500- Stahl Verwendung Für Spindelköpfe mit Gewinde DIN 800. Das Futter wird mit Schrauben von der Rückseite auf einem Flansch und dieser auf der Spindel befestigt. Rohflansche (siehe Nr. 317000) müssen immer zuerst auf die Maschine und dann auf das Drehfutter angepasst werden. Außen-0 A % 31 2000 s 31 2500 Vierbacken-Drehfutter zylindrische Zentrieraufnahme Durch- lass E Höhe ohne Backen H, Höhe mit Backen h2 Zentrier- 0 B Zentrier- tiefe C Schlüssel- vierkant K Gewicht maxi Drei’ 31 2000 male zahl 31 2500 mm Guss Stahl mm kg min-1 min-1 80 391,- 19 39,5 53,5 56 3 6 1,3 - 7000 100 340,- 425,- 20 50 68 70 3 8 2,9 4500 6300 125 425,- (531,-) 32 56 78,5 95 4 9 4,5 4000 5500 160 543,- 679,- 42 65 91 125 4 10 8,2 3600 4600 200 713- 891,- 55 73,5 106 160 4 11 14,6 3000 4000 250 934,- 1170- 76 82 122 200 5 12 25,7 2500 3000 315 (1390,-) (1740,-) 103 95 141 260 5 14 44.2 2000 2300 Farbcode für Zubehör (i Zentrieraufnahme nach DIN 6350 / 635 i (Befestigungsschraube von der Rückseite). Mit Kurzkegelaufnahme Norm DIN 55027. Ausführung Im Gesenk geschmiedet, dadurch lange Lebensdauer und für Maschinen mit hohen Drehzahlen geeignet. Werkstoff Stahl Verwendung Für Spindelköpfe DIN 55027 mit Stehbolzen und Bundmuttern. Das Drehfutter wird jeweils ohne Zwischenflansch direkt auf dem Spindelkopf aufgenommen. Hinweis DIN 55027 sowie die internationale Norm ISO 702/111 ist gleich wie DIN 55022 (alte Norm). Außen-0 A/Kegel s 312700 Vierbacken-Drehfutter Stahl Kurzkegelaufnahme Durch- lass E Höhe ohne Backen H, Höhe mit Backen h2 Zentrier- kegel-0 B Anzahlx Größe der Stehbolzen Schlüssel- vierkant K Gewicht maximale Drehzahl mm DIN 55027 mm kg min-1 125/4 558- 32 69 93 63,525 3XM10 9 5,5 5500 160/4 713- 42 66 92 63,525 3xM10 10 8,5 4600 160/5 713- 42 66 92 82,575 4xM10 10 8,5 4600 200/5 (936,-) 55 74,5 107 82,575 4xM10 11 15,5 4000 200/6 936- 55 74,5 107 106,39 4xM12 11 15,5 4000 250/6 1230,- 76 83 124 106,39 4xM12 12 30 3000 250/8 (1230,-) 76 83 124 139.735 4xM16 12 30 3000 Farbcode für Zubehör ( ) Kurzkegelaufnahme nach DIN 55027 (Stehbolzen und Bundmutter). Späneschutz Passend für Futter Nr. 310100 - 310750 und 312000 - 312700. Verwendung Zum Einstecken in die Backenführung. Verhindert Eindringen der Späne in den Futterkörper. für Futter-Typ mm 80 100 125 160 200 250 315 500 % 31 2800 stückeSChUtZ 2- 2,50 3,20 4- 5,- 6,30 7,90 12,50 Länge x Breite mm 12X12 17X14 19X18 23X18 21X20 27X24 35X34 41X42 auch passend für Futter-Typ mm - 140 350/400 630 Farbcode Planspiral-Drehfutter und Backen 46 Hauptkatalog
