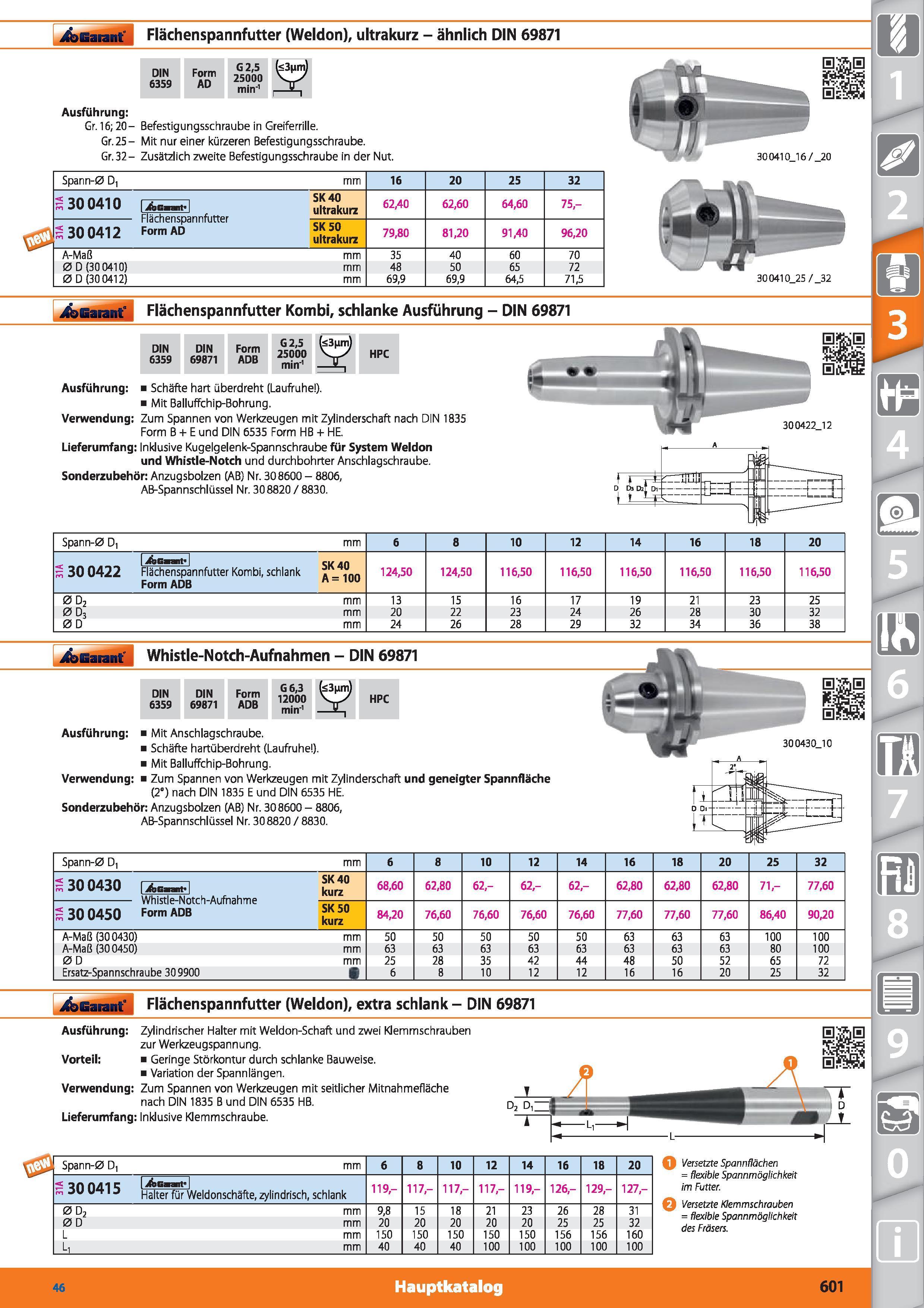

Garant Flächenspannfutter (Weldon), ultrakurz - ähnlich DIN 69871 DIN 6359 Form AD G 2,5 25000 min'1 Ausführung Gr. 16; 20- Befestigungsschraube in Greiferrille. Gr. 25- Mit nur einer kürzeren Befestigungsschraube. Gr. 32- Zusätzlich zweite Befestigungsschraube in der Nut. Spann-0 D, i 30 0410 Flächenspannfutter i 30 0412 Form AD SK 40 ultrakurz SK 50 ultrakurz A-Maß 0D (300410) 0D (300412) mm 16 62,40 79,80 35 48 69,9 20 62,60 81,20 40 50 69,9 25 64,60 91,40 60 65 64,5 32 75,- 96,20 70 72 71,5 Flächenspannfutter Kombi, schlanke Ausführung - DIN 69871 DIN 6359 DIN 69871 Form ADB G2,5 25000 min'1 HPC Ausführung Schäfte hart überdreht (Laufruhe ). Mit Balluffchip-Bohrung. Verwendung Zum Spannen von Werkzeugen mit Zylinderschaft nach DIN 1835 Form B + E und DIN 6535 Form HB + HE. Lieferumfang Inklusive Kugelgelenk-Spannschraube für System Weldon und Whistle-Notch und durchbohrter Anschlagschraube. Sonderzubehör Anzugsbolzen (AB) Nr. 308600 - 8806, AB-Spannschlüssel Nr. 308820 / 8830. Spann-0 D, mm 6 8 10 12 14 16 18 20 '300422 1 Agu cK 4fl Flächenspannfutter Kombi, schlank t Form ADB A=10° 124,50 124,50 116,50 116,50 116,50 116,50 116,50 116,50 0D2 mm 13 15 16 17 19 21 23 25 0D3 mm 20 22 23 24 26 28 30 32 0 D mm 24 26 28 29 32 34 36 38 iä Garantf Whistle-Notch-Aufnahmen - DIN 69871 DIN 6359 DIN 69871 Form ADB G6,3 12000 min'1 HPC Ausführung Mit Anschlagschraube. Schäfte hartüberdreht (Laufruhe ). Mit Balluffchip-Bohrung. Verwendung Zum Spannen von Werkzeugen mit Zylinderschaft und geneigter Spannfläche (2“) nach DIN 1835 E und DIN 6535 HE. Sonderzubehör Anzugsbolzen (AB) Nr. 308600 - 8806, AB-Spannschlüssel Nr. 308820 / 8830. Spann-0 D, mm 6 8 10 12 14 16 18 20 25 32 300430 \jhBmt.\ SK 40 kurz 68,60 62,80 62,- 62- 62- 62,80 62,80 62,80 71- 77,60 s 30 0450 Form ADB SK 50 kurz 84,20 76,60 76,60 76,60 76,60 77,60 77,60 77,60 86,40 90,20 A-Maß (300430) mm 50 50 50 50 50 63 63 63 100 100 A-Maß (300450) mm 63 63 63 63 63 63 63 63 80 100 00 mm 25 28 35 42 44 48 50 52 65 72 Ersatz-Spannschraube 309900 6 8 10 12 12 16 16 20 25 32 j&Garant‘ Flächenspannfutter (Weldon), extra schlank - DIN 69871 Ausführung Zylindrischer Halter mit Weldon-Schaft und zwei Klemmschrauben zur Werkzeugspannung. Vorteil Geringe Störkontur durch schlanke Bauweise. Variation der Spannlängen. Verwendung Zum Spannen von Werkzeugen mit seitlicher Mitnahmefläche nach DIN 1835 B und DIN 6535 HB. Lieferumfang Inklusive Klemmschraube. D, D Spann-0 D, mm 6 8 10 12 14 16 18 20 s 30 0415 119- 117,- 117,- 117,- 119,- 126,- 129,- 127- Halter für Weldonschäfte, zylindrisch, schlank 0D2 mm 9,8 15 18 21 23 26 28 31 00 mm 20 20 20 20 20 25 25 32 L mm 150 150 150 150 150 156 156 160 L, mm 40 40 40 100 100 100 100 100 Versetzte Spannflächer = flexible Spannmöglichkeit im Futter. Q Versetzte Klemmschrauben = flexible Spannmöglichkeit des Fräsers. 46 Hauptkatalog 601 300410_25/_32 300410_16/_20
