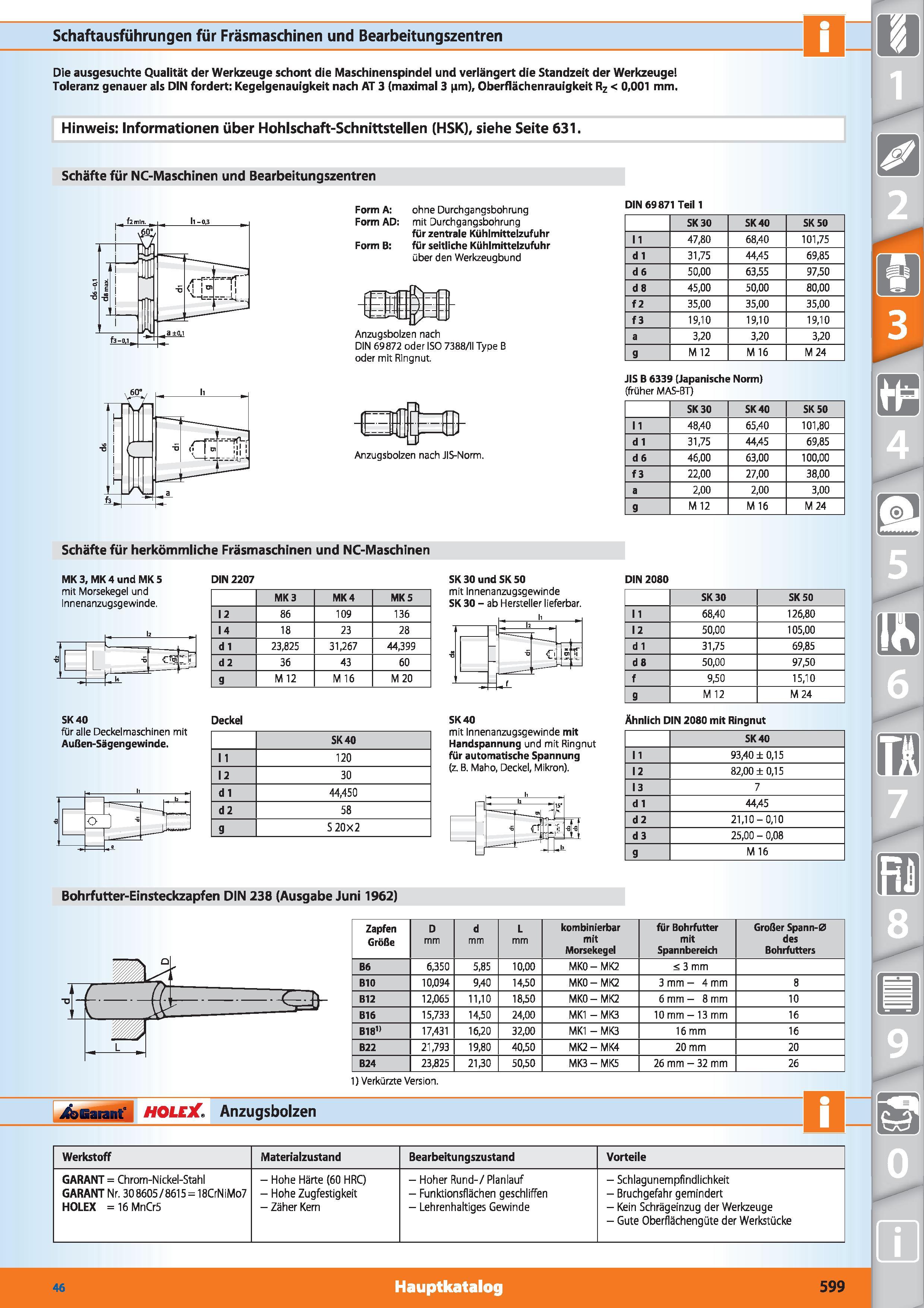

Schaftausführungen für Fräsmaschinen und Bearbeitungszentren Die ausgesuchte Qualität der Werkzeuge schont die Maschinenspindel und verlängert die Standzeit der Werkzeuge Toleranz genauer als DIN fordert Kegelgenauigkeit nach AT 3 (maximal 3 (im), Oberflächenrauigkeit Rz < 0,001 mm. Hinweis Informationen über Hohlschaft-Schnittstellen (HSK), siehe Seite 631. Schäfte für NC-Maschinen und Bearbeitungszentren Form A ohne Durchgangsbohrung Form AD mit Durchgangsbohrung für zentrale Kühlmittelzufuhr Form B für seitliche Kühlmittelzufuhr über den Werkzeugbund DIN 69871 Teil 1 Anzugsbolzen nach DIN 69872 oder ISO 7388/11 Type B oder mit Ringnut, Anzugsbolzen nach JIS-Norm, SK 30 SK 40 SK 50 11 47,80 68,40 101,75 dl 31,75 44,45 69,85 d 6 50,00 63,55 97,50 d 8 45,00 50,00 80,00 f 2 35,00 35,00 35,00 f 3 19,10 19,10 19,10 a 3,20 3,20 3,20 g M 12 M 16 M 24 JIS B 6339 (Japanische Norm) (früher MAS-BT) SK 30 SK 40 SK 50 11 48,40 65,40 101,80 d 1 31,75 44,45 69,85 d 6 46,00 63,00 100,00 f 3 22,00 27,00 38,00 a 2,00 2,00 3,00 9 M 12 M 16 M 24 Schäfte für herkömmliche Fräsmaschinen und NC-Maschinen MK 3, MK 4 und MK5 mit Morsekegel und Innenanzugsgewinde. DIN 2207 SK 40 für alle Deckelmaschinen mit Außen-Sägengewinde. MK 3 MK4 MK5 12 86 109 136 14 18 23 28 dl 23,825 31,267 44,399 d 2 36 43 60 g M 12 M 16 M 20 Deckel SK 40 11 120 12 30 dl 44,450 d 2 58 g 5 20X2 SK 30 und SK 50 mit Innenanzugsgewinde SK 30 - ab Hersteller lieferbar. DIN 2080 SK 40 mit Innenanzugsgewinde mit Handspannung und mit Ringnut für automatische Spannung (z. B. Maho, Deckel, Mikron). ii 5 oJE 33 U , 13 SK 30 SK 50 ii 68,40 126,80 12 50,00 105,00 d 1 31,75 69,85 d 8 50,00 97,50 f 9,50 15,10 9 M 12 M 24 Ähnlich DIN 2080 mit Ringnut SK 40 11 93,40 ±0,15 12 82,00 ±0,15 13 7 dl 44,45 d 2 21,10-0,10 d 3 25,00 - 0,08 g M 16 Bohrfutter-Einsteckzapfen DIN 238 (Ausgabe Juni 1962) Zapfen Größe D mm d mm L mm kombinierbar mit Morsekegel für Bohrfutter mit Spannbereich Großer Spann-0 des Bohrfutters B6 6,350 5,85 10,00 MK0-MK2 s 3 mm BIO 10,094 9,40 14,50 MK0 - MK2 3 mm - 4 mm 8 B12 12,065 11,10 18,50 MK0-MK2 6 mm - 8 mm 10 B16 15,733 14,50 24,00 MK1 - MK3 10 mm - 13 mm 16 B18'> 17,431 16,20 32,00 MK1 - MK3 16 mm 16 B22 21,793 19,80 40,50 MK2 - MK4 20 mm 20 B24 23,825 21,30 50,50 MK3-MK5 26 mm - 32 mm 26 1) Verkürzte Version. j&Gajarii HOLEX Anzugsbolzen Werkstoff Materialzustand Bearbeitungszustand Vorteile GARANT = Chrom-Nickel-Stahl GARANT Nr. 308605/8615 = 18CrNiMo7 HOLEX = 16 MnCr5 - Hohe Härte (60 HRC) - Hohe Zugfestigkeit - Zäher Kern - Hoher Rund-/ Planlauf - Funktionsflächen geschliffen - Lehrenhaltiges Gewinde - Schlagunempfindlichkeit - Bruchgefahr gemindert - Kein Schrägeinzug der Werkzeuge - Gute Oberflächengüte der Werkstücke 46 Hauptkatalog 599
