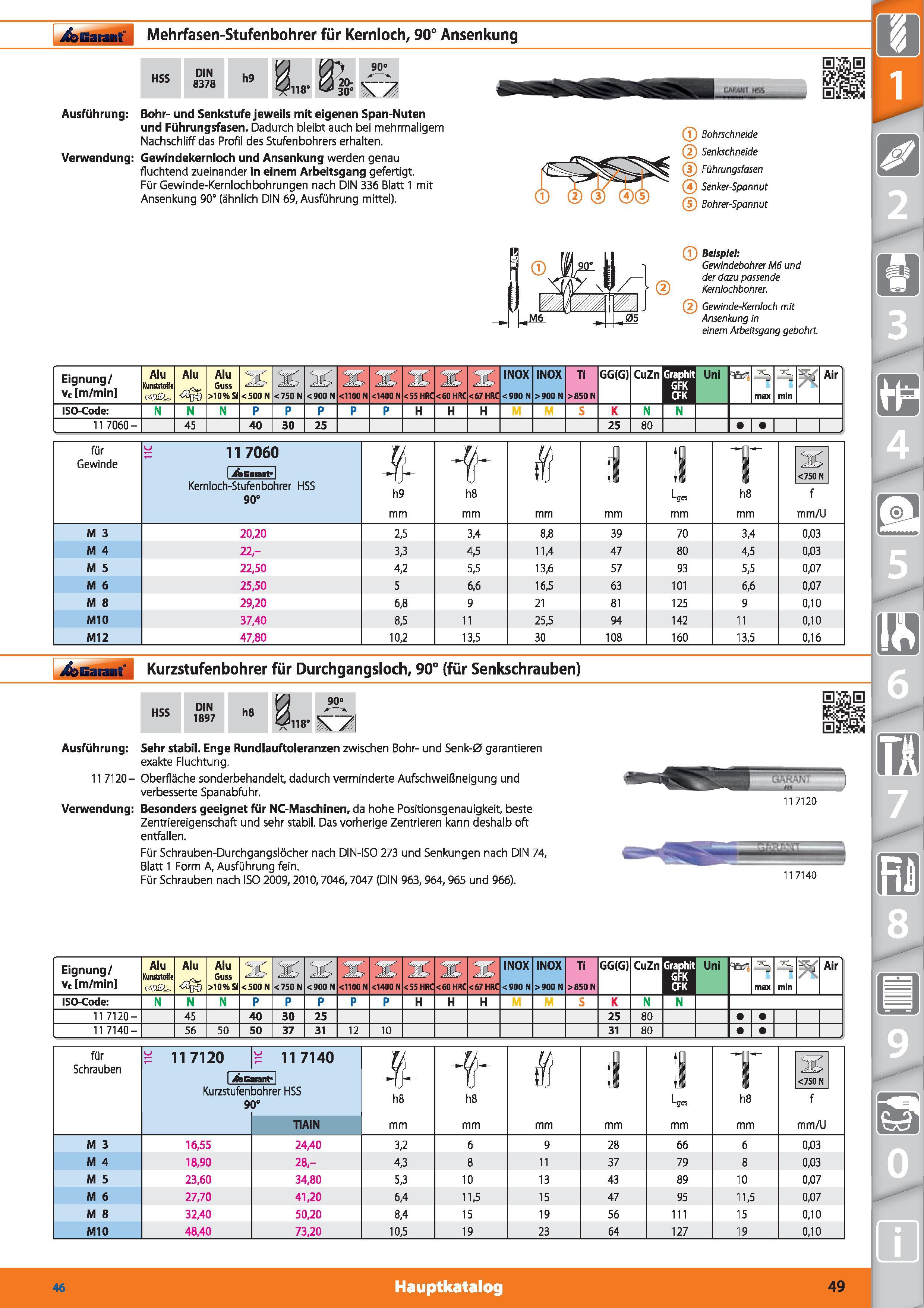

Garant Mehrfasen-Stufenbohrer für Kernloch, 90° Ansenkung HSS DIN 8378 h9 118‘ r. /, Ausführung Bohr- und Senkstufe jeweils mit eigenen Span-Nuten und Führungsfasen. Dadurch bleibt auch bei mehrmaligem Nachschliff das Profil des Stufenbohrers erhalten. Verwendung Gewindekernloch und Ansenkung werden genau fluchtend zueinander in einem Arbeitsgang gefertigt. Für Gewinde-Kernlochbohrungen nach DIN 336 Blatt 1 mit Ansenkung 90° (ähnlich DIN 69, Ausführung mittel). (T) Bohrschneide (2) Senkschneide (3) Führungsfasen (4) Senker-Spannut (5) Bohrer-Spannut (T) Beispiel Gewindebohrer M6 und der dazu passende Kemiochbohrer. (2) Gewinde-Kernloch mit Ansenkung in einem Arbeitsgang gebohrt. Eignung/ vc m/min Alu Kunststoffe gQ&c Alu Alu Guss >10% Si <500 N <750 N <900 N <1100 N FsH <1400 N H 5 n INOX <900 N INOX >900 N Ti >850 N GG(G) CuZn Graphit GFK CFK Uni 'Es’ max LÜ min Air ISO-Code N P H K N 11 7060 - 45 40 30 25 25 80 1 1 1 1 J für Gewinde S 117060 1 j&Gannt” 1 h9 mm h8 mm 1 mm 1 mm 1 Lges mm T h8 mm <750 N Kernloch-Stufenbohrer HSS 90° f mm/U M 3 20,20 2,5 3,4 8,8 39 70 3,4 0,03 M 4 22,- 3,3 4,5 11,4 47 80 4,5 0,03 M 5 22,50 4,2 5,5 13,6 57 93 5,5 0,07 M 6 25,50 5 6,6 16,5 63 101 6,6 0,07 M 8 29,20 6,8 9 21 81 125 9 0,10 M10 37,40 8,5 11 25,5 94 142 11 0,10 M12 47,80 10,2 13,5 30 108 160 13,5 0,16 j&Garant' Kurzstufenbohrer für Durchgangsloch, 90° (für Senkschrauben) HSS DIN 1897 h8 a118‘ Ä Ausführung Sehr stabil. Enge Rundlauftoleranzen zwischen Bohr- und Senk-0 garantieren exakte Fluchtung. 11 7120- Oberfläche sonderbehandelt, dadurch verminderte Aufschweißneigung und verbesserte Spanabfuhr. Verwendung Besonders geeignet für NC-Maschinen, da hohe Positionsgenauigkeit, beste Zentriereigenschaft und sehr stabil. Das vorherige Zentrieren kann deshalb oft entfallen. Für Schrauben-Durchgangslöcher nach DIN-ISO 273 und Senkungen nach DIN 74, Blatt 1 Form A, Ausführung fein. Für Schrauben nach ISO 2009,2010,7046,7047 (DIN 963, 964,965 und 966). 11 7120 117140 Eignung/ vc m/min Alu Kunststoffe omu Alu Alu Guss >10% Si <500 N <750 N <900 N <1100 N <1400N H n INOX <900 N INOX >900 N Ti >850 N GG(G) CuZn Graphit GFK CFK Uni 'Es’ max L a min Air ISO-Code N P H K N 1 11 7120- 45 40 30 25 25 80 z_\ 11 7140 - 56 50 50 37 31 12 10 31 80 ZJ für Schrauben 117120 1 Ao ra Kurzstufen 9 117140 nnt
