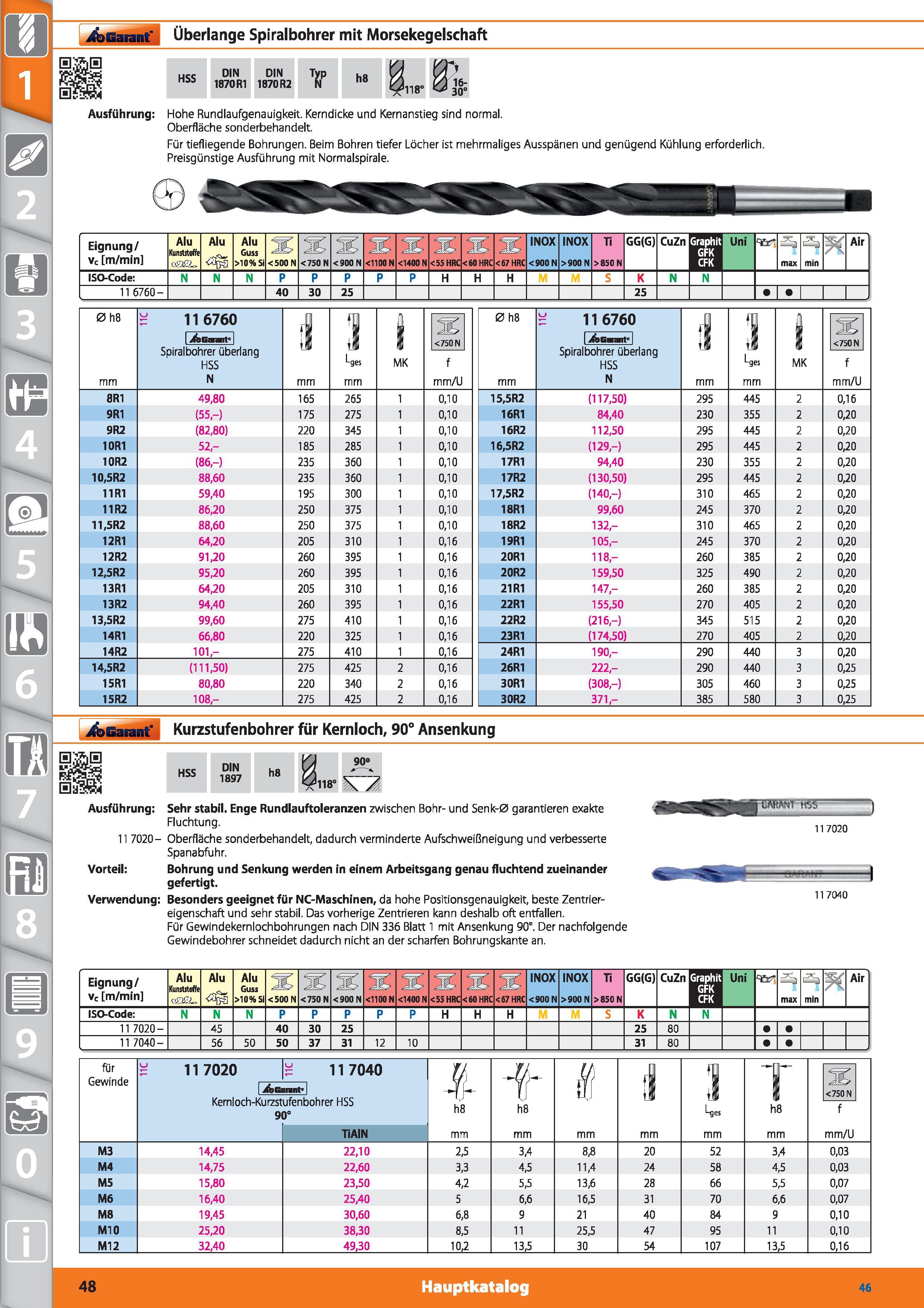

Überlange Spiralbohrer mit Morsekegelschaft HSS DIN 1870R1 DIN 1870R2 h8 118° Ausführung Hohe Rundlaufgenauigkeit. Kerndicke und Kernanstieg sind normal. Oberfläche sonderbehandelt. Für tiefliegende Bohrungen. Beim Bohren tiefer Löcher ist mehrmaliges Ausspänen und genügend Kühlung erforderlich. Preisgünstige Ausführung mit Normalspirale. Eignung/ vc m/min Alu Kunststoffe G Alu Alu Guss >10% Si <500 N <750 N <900 N <1100 N <1400 N 900 N Ti >850 N GG(G) CuZn Graphit GFK CFK Uni qcr _5P max min Air ISO-Code N p P H K N 11 6760- 40 30 25 25 l l 1 1 jfcGarant' Kurzstufenbohrer für Kernloch, 90° Ansenkung H HSS DIN 1897 h8 '118‘ Ausführung Sehr stabil. Enge Rundlauftoleranzen zwischen Bohr- und Senk-0 garantieren exakte Fluchtung. 11 7020- Oberfläche sonderbehandelt, dadurch verminderte Aufschweißneigung und verbesserte Spanabfuhr. Vorteil Bohrung und Senkung werden in einem Arbeitsgang genau fluchtend zueinander gefertigt. Verwendung Besonders geeignet für NC-Maschinen, da hohe Positionsgenauigkeit, beste Zentriereigenschaft und sehr stabil. Das vorherige Zentrieren kann deshalb oft entfallen. Für Gewindekernlochbohrungen nach DIN 336 Blatt 1 mit Ansenkung 90°. Der nachfolgende Gewindebohrer schneidet dadurch nicht an der scharfen Bohrungskante an. 0h8 mm 116760 I j&Gaait°l Spiralbohrer überlang HSS N 1 mm S Lges mm J MK <750 N 0h8 mm 116760 I j&Gmnfl Spiralbohrer überlang HSS N 1 mm S Lges mm j MK <750 N f mm/U f mm/U 8R1 49,80 165 265 1 0,10 15.5R2 (117,50) 295 445 2 0,16 9R1 (55,-) 175 275 1 0,10 16R1 84,40 230 355 2 0,20 9R2 (82,80) 220 345 1 0,10 16R2 112,50 295 445 2 0,20 10R1 52,- 185 285 1 0,10 16.5R2 (129,-) 295 445 2 0,20 10R2 (86,-) 235 360 1 0,10 17R1 94,40 230 355 2 0,20 10,5R2 88,60 235 360 1 0,10 17R2 (130,50) 295 445 2 0,20 11 RI 59,40 195 300 1 0,10 17,5R2 (140,-) 310 465 2 0,20 11R2 86,20 250 375 1 0,10 18R1 99,60 245 370 2 0,20 11.5R2 88,60 250 375 1 0,10 18R2 132,- 310 465 2 0,20 12R1 64,20 205 310 1 0,16 19R1 105,- 245 370 2 0,20 12R2 91,20 260 395 1 0,16 20R1 118,- 260 385 2 0,20 12.5R2 95,20 260 395 1 0,16 20R2 159,50 325 490 2 0,20 13R1 64,20 205 310 1 0,16 21 RI 147,- 260 385 2 0,20 13R2 94,40 260 395 1 0,16 22R1 155,50 270 405 2 0,20 13,5R2 99,60 275 410 1 0,16 22R2 (216,-) 345 515 2 0,20 14R1 66,80 220 325 1 0,16 23R1 (174,50) 270 405 2 0,20 14R2 101,- 275 410 1 0,16 24R1 190,- 290 440 3 0,20 14.5R2 (111,50) 275 425 2 0,16 26R1 222,- 290 440 3 0,25 15R1 80,80 220 340 2 0,16 30R1 (308,-) 305 460 3 0,25 15R2 108,- 275 425 2 0,16 30R2 371,- 385 580 3 0,25 W 11 7020 117040 -1 Eignung/ vc m/min Alu Kunststoffe gSSL Alu Alu Guss >10% Si <500 N <750 N <900 N <1100 N <1400 N s PI 900 N Ti >850 N GG(G) CuZn Graphit GFK CFK Uni JTT1 max min Air ISO-Code N P H K N 1 1 11 7020- 45 40 30 25 25 80 11 7040- 56 50 50 37 31 12 10 31 80 für Gewinde 11 7020 11 7040 4 h8 mm h8 mm 0 mm tl mm 1 Lg es mm T h8 mm <750 N 1 /to Garant' Kernloch-Kurzst ufenbohrer HSS D° TiAIN f mm/U M3 14,45 22,10 2,5 3,4 8,8 20 52 3,4 0,03 M4 14,75 22,60 3,3 4,5 11,4 24 58 4,5 0,03 M5 15,80 23,50 4,2 5,5 13,6 28 66 5,5 0,07 M6 16,40 25,40 5 6,6 16,5 31 70 6,6 0,07 M8 19,45 30,60 6,8 9 21 40 84 9 0,10 MIO 25,20 38,30 8,5 11 25,5 47 95 11 0,10 M12 32,40 49,30 10,2 13,5 30 54 107 13,5 0,16 48 Hauptkatalog 46
