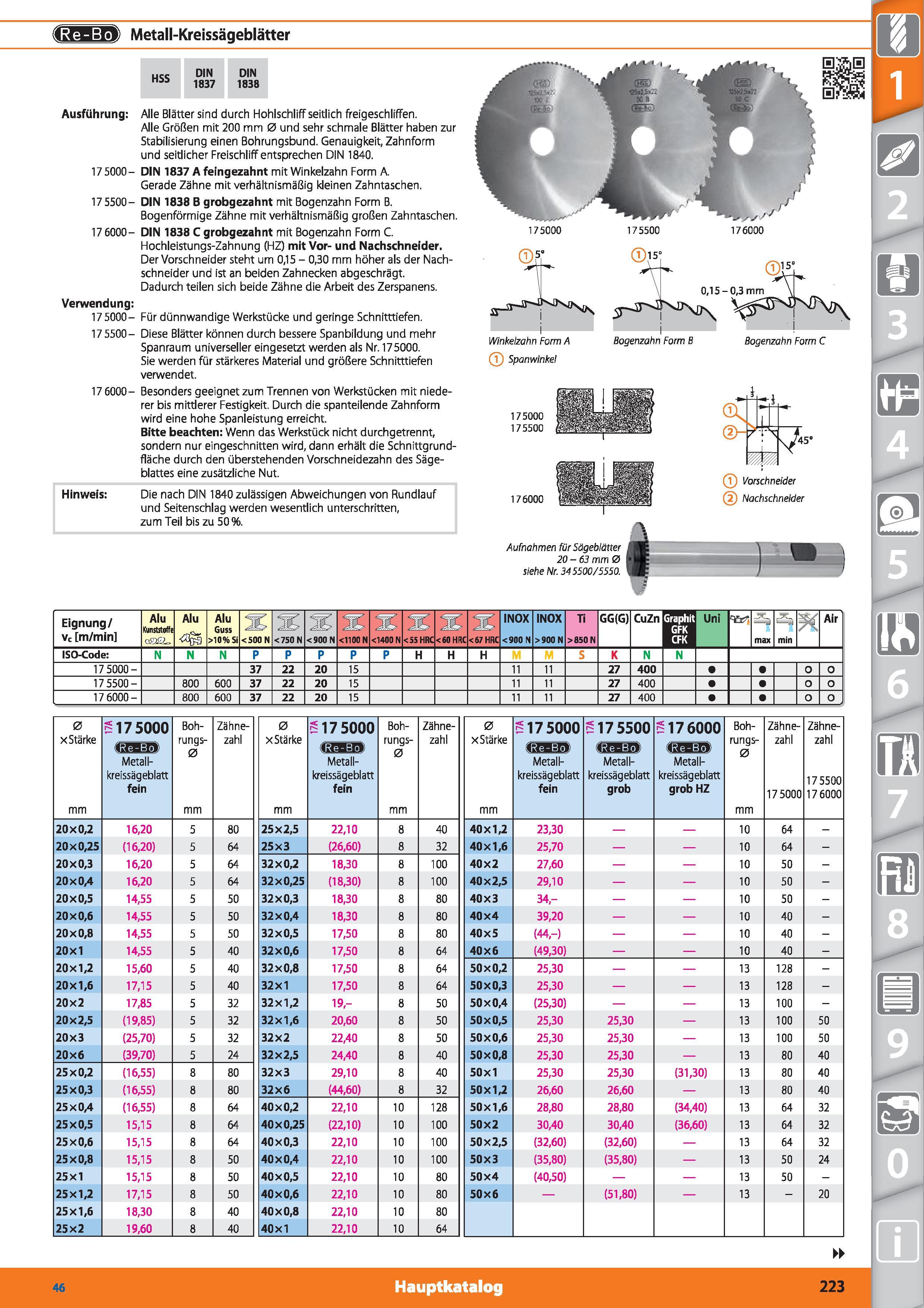

Metall-Kreissägeblätter Ausführung 17 5000-17 5500-17 6000- Verwendung 17 5000-17 5500- Alle Blätter sind durch Hohlschliff seitlich freigeschliffen. Alle Größen mit 200 mm 0 und sehr schmale Blätter haben zur Stabilisierung einen Bohrungsbund. Genauigkeit, Zahnform und seitlicher Freischliff entsprechen DIN 1840. DIN 1837 A feingezahnt mit Winkelzahn Form A. Gerade Zähne mit verhältnismäßig kleinen Zahntaschen. DIN 1838 B grobgezahnt mit Bogenzahn Form B. Bogenförmige Zähne mit verhältnismäßig großen Zahntaschen. DIN 1838 C grobgezahnt mit Bogenzahn Form C. Hochleistungs-Zahnung (HZ) mit Vor- und Nachschneider. Der Vorschneider steht um 0,15 - 0,30 mm höher als der Nachschneider und ist an beiden Zahnecken abgeschrägt. Dadurch teilen sich beide Zähne die Arbeit des Zerspanens. Für dünnwandige Werkstücke und geringe Schnitttiefen. Diese Blätter können durch bessere Spanbildung und mehr Spanraum universeller eingesetzt werden als Nr. 175000. Sie werden für stärkeres Material und größere Schnitttiefen verwendet. 17 6000- Besonders geeignet zum Trennen von Werkstücken mit niederer bis mittlerer Festigkeit. Durch die spanteilende Zahnform wird eine hohe Spanleistung erreicht. Bitte beachten Wenn das Werkstück nicht durchgetrennt, sondern nur eingeschnitten wird, dann erhält die Schnittgrundfläche durch den überstehenden Vorschneidezahn des Sägeblattes eine zusätzliche Nut. Hinweis Die nach DIN 1840 zulässigen Abweichungen von Rundlauf und Seitenschlag werden wesentlich unterschritten, zum Teil bis zu 50%. 175000 C 15 0,15-0,3 mm Winkelzahn Form A (T) Spanwinkel I Bogenzahn Form B Bogenzahn Form C 175000 175500 176000 WM Sfe (T) Vorschneider (2) Nachschneider Aufnahmen für Sägeblätter 20 - 63 mm 0 siehe Nr. 34 5500/5550. Eignung/ vc m/min Alu Kunststoffe Alu Alu Guss >10% Si <500 N <750 N <900 N <1100N I -tTT <1400 N s&l s PSc INOX <900 N INOX >900 N Ti >850 N GG(G) CuZn Graphit GFK CFK Uni max min - Air ISO-Code N P H K N 1 1 17 5000- 37 22 20 15 11 11 27 400 0 0 17 5500- 800 600 37 22 20 15 11 11 27 400 0 0 17 6000- 800 600 37 22 20 15 11 11 27 400 0 0 0 xStärke mm S175000 Boh- rungs- 0 mm Zähne- zahl 0 xStärke mm S175000 Boh- rungs- 0 mm Zähne- zahl 0 xStärke mm S17 5000 S17 5500 S17 6000 Boh- rungs- 0 mm Zähne- zahl 175000 Zähne- zahl 175500 176000 Metall- kreissägeblatt fein Metall- kreissägeblatt fein Metall- kreissägeblatt fein ItUilil Metall- kreissägeblatt grob Metallkreissägeblatt grob HZ 20X0,2 16,20 5 80 25X2,5 22,10 8 40 40X1,2 23,30 10 64 - 20x0,25 (16,20) 5 64 25x3 (26,60) 8 32 40x1,6 25,70 10 64 - 20X0,3 16,20 5 64 32X0,2 18,30 8 100 40X2 27,60 10 50 - 20x0/4 16,20 5 64 32x0,25 (18,30) 8 100 40x2,5 29,10 10 50 - 20X0,5 14,55 5 50 32X0,3 18,30 8 80 40X3 34,- 10 50 - 20x0,6 14,55 5 50 32x0,4 18,30 8 80 40x4 39,20 10 40 - 20x0,8 14,55 5 50 32x0,5 17,50 8 80 40x5 (44,-) 10 40 - 20X1 14,55 5 40 32X0,6 17,50 8 64 40X6 (49,30) 10 40 - 20x1,2 15,60 5 40 32x0,8 17,50 8 64 50x0,2 25,30 13 128 - 20X1,6 17,15 5 40 32X1 17,50 8 64 50X0,3 25,30 13 128 - 20x2 17,85 5 32 32x1,2 19- 8 50 50x0,4 (25,30) 13 100 - 20x2,5 (19,85) 5 32 32x1,6 20,60 8 50 50x0,5 25,30 25,30 13 100 50 20X3 (25,70) 5 32 32X2 22,40 8 50 50X0,6 25,30 25,30 13 100 50 20x6 (39,70) 5 24 32x2,5 24,40 8 40 50x0,8 25,30 25,30 13 80 40 25x0,2 (16,55) 8 80 32x3 29,10 8 40 50x1 25,30 25,30 (31,30) 13 80 40 25X0,3 (16,55) 8 80 32X6 (44,60) 8 32 50X1,2 26,60 26,60 13 80 40 25x0/4 (16,55) 8 64 40x0,2 22,10 10 128 50x1,6 28,80 28,80 (34,40) 13 64 32 25X0,5 15,15 8 64 40X0,25 (22,10) 10 100 50X2 30,40 30,40 (36,60) 13 64 32 25x0,6 15,15 8 64 40x0,3 22,10 10 100 50x2,5 (32,60) (32,60) 13 64 32 25X0,8 15,15 8 50 40X0,4 22,10 10 100 50X3 (35,80) (35,80) 13 50 24 25x1 15,15 8 50 40x0,5 22,10 10 80 50x4 (40,50) 13 50 - 25x1,2 17,15 8 50 40x0,6 22,10 10 80 50x6 (51,80) 13 - 20 25X1,6 18,30 8 40 40X0,8 22,10 10 80 25x2 19,60 8 40 40x1 22,10 10 64 175500 176000 46 Hauptkatalog 223
