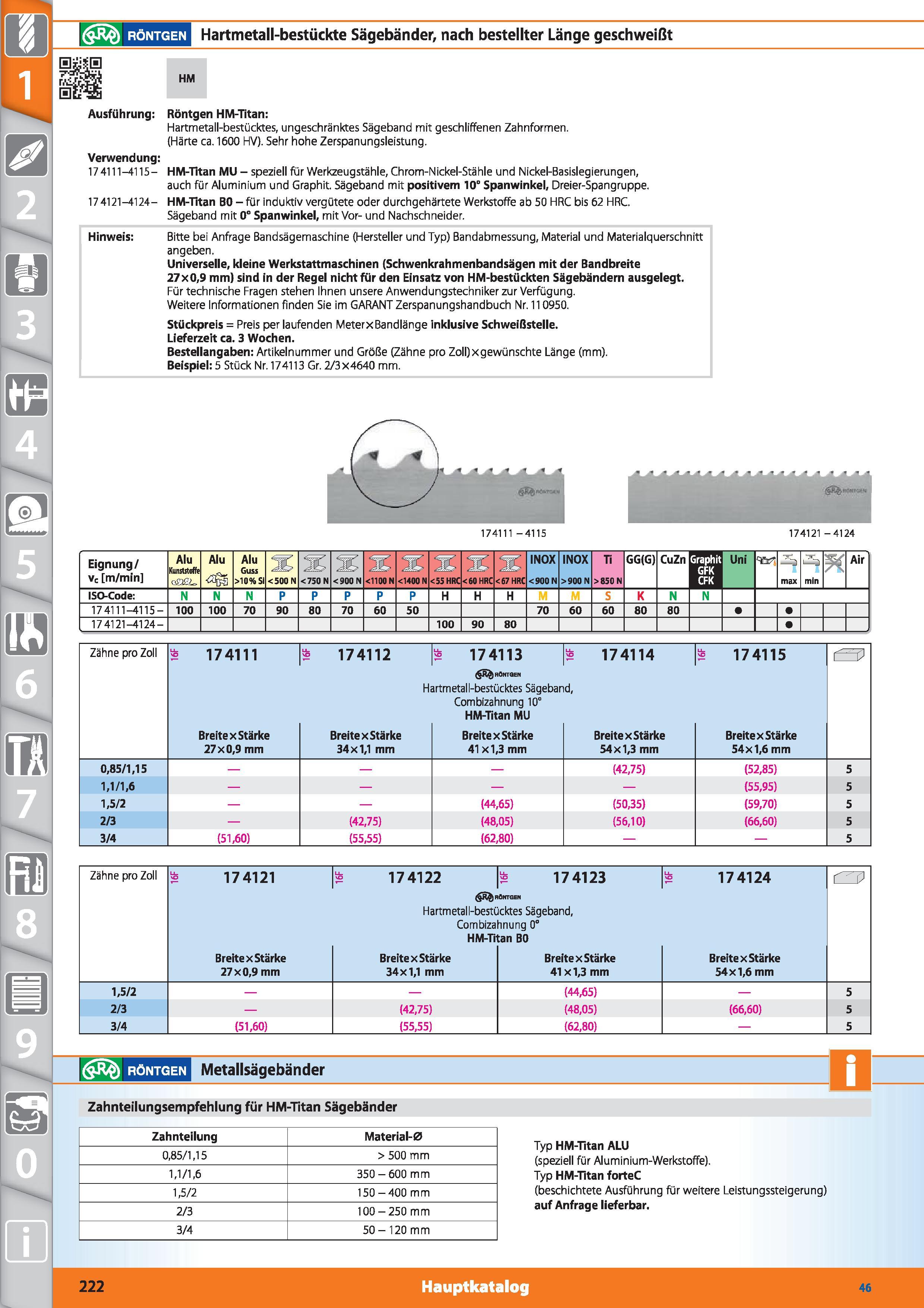

RÖNTGEN Hartmetall-bestückte Sägebänder, nach bestellter Länge geschweißt HM Ausführung Verwendung 174111-4115- Röntgen HM-Titan Hartmetall-bestücktes, ungeschränktes Sägeband mit geschliffenen Zahnformen. (Härte ca. 1600 HV). Sehr hohe Zerspanungsleistung. HM-Titan MU - speziell für Werkzeugstähle, Chrom-Nickel-Stähle und Nickel-Basislegierungen, auch für Aluminium und Graphit. Sägeband mit positivem 10° Spanwinkel, Dreier-Spangruppe. 174121-4124- HM-Titan BO - für induktiv vergütete oder durchgehärtete Werkstoffe ab 50 HRC bis 62 HRC. Sägeband mit 0° Spanwinkel, mit Vor- und Nachschneider. Hinweis Bitte bei Anfrage Bandsägemaschine (Hersteller und Typ) Bandabmessung, Material und Materialquerschnitt angeben. Universelle, kleine Werkstattmaschinen (Schwenkrahmenbandsägen mit der Bandbreite 27x0,9 mm) sind in der Regel nicht für den Einsatz von HM-bestückten Sägebändern ausgelegt. Für technische Fragen stehen Ihnen unsere Anwendungstechniker zur Verfügung. Weitere Informationen finden Sie im GARANT Zerspanungshandbuch Nr. 110950. Stückpreis = Preis per laufenden Meterx Bandlänge inklusive Schweißstelle. Lieferzeit ca. 3 Wochen. Bestellangaben Artikelnummer und Größe (Zähne pro Zoll)xgewünschte Länge (mm). Beispiel 5 Stück Nr. 174113 Gr. 2/3x4640 mm. 174111 -4115 174121 -4124 Eignung/ vc m/min Alu Kunststoffe q 2 L> Alu Alu Guss >10% SI <500 N <750 N <900 N RütH <1100 N <1400 N 900 N Ti >850 N GG(G) CuZn Graphit GFK CFK Uni ‘Es' max min Air ISO-Code N P H K N 1 1 174111 4115- 100 100 70 90 80 70 60 50 70 60 60 80 80 174121 4124- 100 90 80 Zähne pro Zoll S 174111 Breitex Stärke 27x0,9 mm S 174112 H Breitex Stärke 34x1,1 mm a 174113 S hOntqen ärtmetall-bestücktes Sägeban Combizahnung 10° HM-Titan MU Breitex Stärke 41 x1,3 mm a 174114 d, Breitex Stärke 54x1,3 mm a 174115 Breitex Stärke 54x1,6 mm 0,85/1,15 (42,75) (52,85) 5 1,1/1,6 (55,95) 5 1,5/2 (44,65) (50,35) (59,70) 5 2/3 (42,75) (48,05) (56,10) (66,60) 5 3/4 (51,60) (55,55) (62,80) 5 m Zähne pro Zoll a 174121 Breitex Stärke 27x0,9 mm a 174122 Hartmetall-bestC Combiza HM-Ti Breitex Stärke 34x1,1 mm a 174123 äHTGEN cktes Sägeband, mung 0° an B0 Breitex Stärke 41x1,3 mm a 174124 Breitex Stärke 54x1,6 mm 1,5/2 (44,65) 5 2/3 (42,75) (48,05) (66,60) 5 3/4 (51,60) (55,55) (62,80) 5 röntgen Metallsägebänder Zahnteilungsempfehlung für HM-Titan Sägebänder Zahnteilung Material-0 0,85/1,15 > 500 mm 1,1/1,6 350-600 mm 1,5/2 150-400 mm 2/3 100-250 mm 3/4 50-120 mm Typ HM-Titan ALU (speziell für Aluminium-Werkstoffe). Typ HM-Titan forteC (beschichtete Ausführung für weitere Leistungssteigerung) auf Anfrage lieferbar. 222 Hauptkatalog 46
