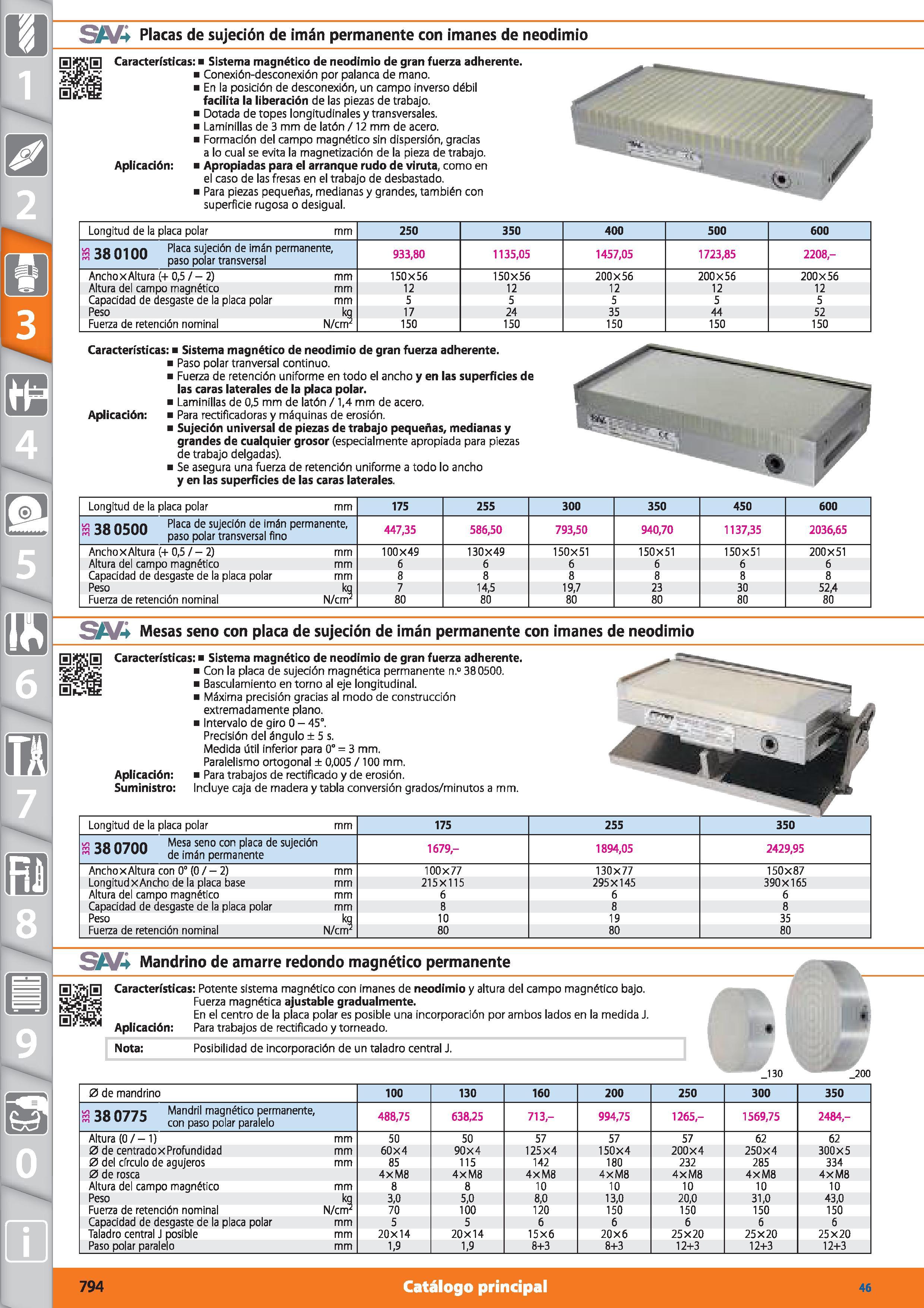

794 Каталог HOFFMANN GROUP 2015 Инструмент режущий слесарный измерительный SPA Стр.794

Каталог HOFFMANN GROUP 2015 Tools Инструменты Ver 46 Стр. 794 0794 SPA Lab2u

m 1 SiV4 Placas de sujeción de imán permanente con imanes de neodimio di d Características: Sistema magnético de neodimio de gran fuerza adherente. Conexión-desconexión por palanca de mano. En la posición de desconexión, un campo inverso débil facilita la liberación de las piezas de trabajo. Dotada de topes longitudinales y transversales. Laminillas de 3 mm de latón /12 mm de acero. Formación del campo magnético sin dispersión, gracias a lo cual se evita la magnetización de la pieza de trabajo. Aplicación: Apropiadas para el arranque rudo de viruta, como en el caso de las fresas en el trabajo de desbastado. Para piezas pequeñas, medianas y grandes, también con superficie rugosa o desigual. Longitud de la placa polar mm 250 350 400 500 600 8 38 0100 Placa sujeción de imán permanente, paso polar transversal 933,80 1135,05 1457,05 1723,85 2208,- AnchoxAltura (+ 0,5 / - 2) mm 150X56 150X56 200X56 200X56 200X56 Altura del campo magnético mm 12 12 12 12 12 Capacidad de desaaste de la placa colar mm 5 5 5 5 5 Peso kg 17 24 35 44 52 Fuerza de retención nominal N/crrr 150 150 150 150 150 Características: Sistema magnético de neodimio de gran fuerza adherente. Paso polar tranversal continuo. Fuerza de retención uniforme en todo el ancho y en las superficies de las caras laterales de la placa polar. Laminillas de 0,5 mm de latón /1,4 mm de acero. Aplicación: Para rectificadoras y máquinas de erosión. Sujeción universal de piezas de trabajo pequeñas, medianas y grandes de cualquier grosor (especialmente apropiada para piezas de trabajo delgadas). Se asegura una fuerza de retención uniforme a todo lo ancho y en las superficies de las caras laterales. Longitud de la placa polar mm 175 255 300 350 450 600 ¡fl flt;nn p'aca de sujeción de imán permanente, ro jo U3UU paso polar transversal fino 447,35 586,50 793,50 940,70 1137,35 2036,65 AnchoxAltura (+ 0,5 / - 2) mm 100X49 130X49 150X51 150X51 150X51 200X51 Altura del campo magnético mm 6 6 6 6 6 6 Capacidad de desgaste de la placa polar mm 8 8 8 8 8 8 Peso kg N/cnr 7 14,5 19,7 23 30 52,4 Fuerza de retención nominal 80 80 80 80 80 80 SJW Mesas seno con placa de sujeción de imán permanente con imanes de neodimio ÍEll SJNA Mandrino de amarre redondo magnético permanente HSjE Características: Potente sistema magnético con imanes de neodimio y altura del campo magnético bajo. Fuerza magnética ajustable gradualmente. En el centro de la placa polar es posible una incorporación por ambos lados en la medida J. Aplicación: Para trabajos de rectificado y torneado. Nota: Posibilidad de incorporación de un taladro central J. j 30 _200 0 de mandrino 100 130 160 200 250 300 350 ¡A ao 077 c Mandril magnético permanente, m con paso polar paralelo 488,75 638,25 713,- 994,75 1265- 1569,75 2484,- Altura (0/- 1) mm 50 50 57 57 57 62 62 0 de centradoxProfundidad mm 60X4 90X4 125X4 150X4 200X4 250X4 300X5 0 del cfrculo de agujeros mm 85 115 142 180 232 285 334 0 de rosca 4xM8 4xM8 4xM8 4xM8 4xM8 4xM8 4xM8 Altura del campo magnético mm 8 8 10 10 10 10 10 Peso kq N/crrr 3,0 5,0 8,0 13,0 20,0 31,0 43,0 Fuerza de retención nominal 70 100 120 150 150 150 150 Capacidad de desgaste de la placa polar mm 5 5 6 6 6 6 6 Taladro central J posible mm 20x14 20x14 15x6 20x6 25x20 25x20 25x20 Paso polar paralelo mm 1,9 1,9 8+3 8+3 12+3 12+3 12+3 Características: Sistema magnético de neodimio de gran fuerza adherente. Con la placa de sujeción magnética permanente n.° 380500. Basculamiento en torno al eje longitudinal. Máxima precisión gracias al modo de construcción extremadamente plano. Intervalo de giro 0 - 45°. Precisión del ángulo ± 5 s. Medida útil inferior para 0° = 3 mm. Paralelismo ortogonal ± 0,005 /100 mm. Aplicación: Para trabajos de rectificado y de erosión. Suministro: Incluye caja de madera y tabla conversión grados/minutos a mm. Longitud de la placa polar ¡ ao (1700 Mesa seno con placa de sujeción 30 u/uu (je ¡m¿¡n permanente 1679- 1894,05 2429,95 AnchoxAltura con 0° (0 / - 2) Longitud x Ancho de la placa base Altura del campo magnético Capacidad de desgaste de la placa polar Peso Fuerza de retención nominal mm k9 N/cnr 100x77 215X115 6 8 10 80 130x77 295X145 6 8 19 80 150x87 390X165 6 8 35 80 794 Catálogo principal 46
