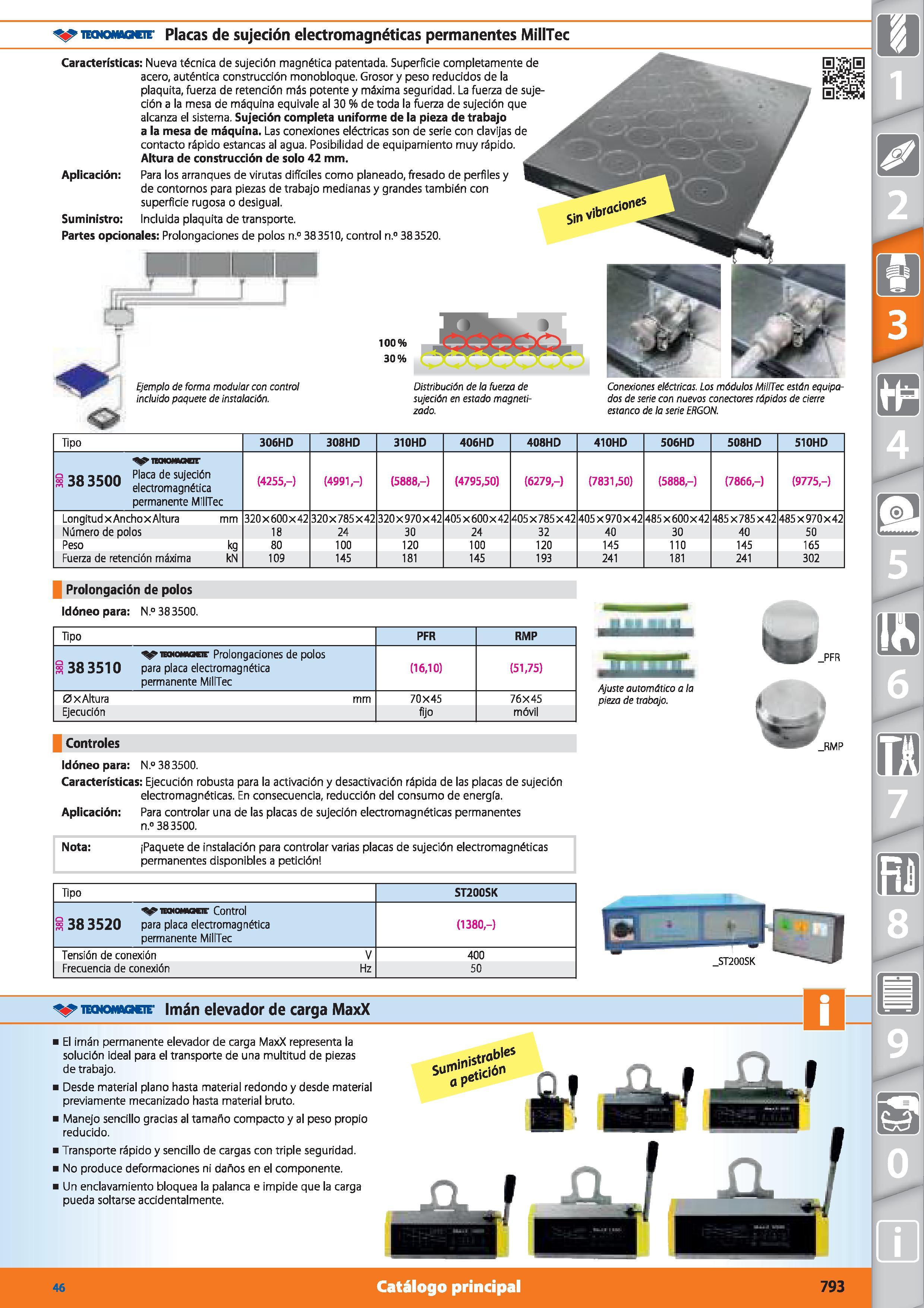

tknomaocie' Placas de sujeción electromagnéticas permanentes MilITec Conexiones eléctricas. Los módulos MilITec están equipados de serie con nuevos conectares rápidos de cierre estanco de la serie ERGON. Características: Nueva técnica de sujeción magnética patentada. Superficie completamente de acero, auténtica construcción monobloque. Grosor y peso reducidos de la plaquita, fuerza de retención más potente y máxima seguridad. La fuerza de sujeción a la mesa de máquina equivale al 30 % de toda la fuerza de sujeción que alcanza el sistema. Sujeción completa uniforme de la pieza de trabajo a la mesa de máquina. Las conexiones eléctricas son de serie con clavijas de contacto rápido estancas al agua. Posibilidad de equipamiento muy rápido. Altura de construcción de solo 42 mm. Aplicación: Para los arranques de virutas difíciles como planeado, fresado de perfiles y de contornos para piezas de trabajo medianas y grandes también con superficie rugosa o desigual. Suministro: Incluida plaquita de transporte. Partes opcionales: Prolongaciones de polos n.° 383510, control n.° 383520. 100% 30% Ejemplo de forma modular con control Distribución de la fuerza de incluido paquete de instalación. sujeción en estado magneti- zado. Tipo 306HD 308HD 310HD 406HD 408HD 410HD 506HD 508HD 510HD nmawoor a no ncnn Placa de sujeción 38 3500 electromagnética permanente MilITec (4255,-) (4991,-) (5888,-) (4795,50) (6279,-) (7831,50) (5888-) (7866,-) (9775,-) Longitud xAnchox Altura mm 320 x 600x 42 320x 785 x42 320x 970x42 405x600x42 405 x 785 x42 405 x 970x42 485 x 600x42 485 x 785 x42 485 x 970x42 Número de polos 18 24 30 24 32 40 30 40 50 Peso kg 80 100 120 100 120 145 110 145 165 Fuerza de retención máxima kN 109 145 181 145 193 241 181 241 302 Prolongación de polos Idóneo para: N.° 383500. Tipo PFR RMP 1383510 irnombeif Prolongaciones de polos para placa electromagnética permanente MilITec (16,10) (51,75) 0 xAltura mm 70X45 76X45 Ejecución fijo móvil Ajuste automático a la pieza de trabajo. Controles Idóneo para: N.° 383500. Características: Ejecución robusta para la activación y desactivación rápida de las placas de sujeción electromagnéticas. En consecuencia, reducción del consumo de energía. Aplicación: Para controlar una de las placas de sujeción electromagnéticas permanentes n.° 383500. .RMP Nota: ¡Paquete de instalación para controlar varias placas de sujeción electromagnéticas permanentes disponibles a petición ’ Control i 38 3520 para placa electromagnética permanente MilITec (1380,-) Tensión de conexión Frecuencia de conexión ST200SK tknomaqcte' Imán elevador de carga MaxX _ST200SK El imán permanente elevador de carga MaxX representa la solución ideal para el transporte de una multitud de piezas de trabajo. Desde material plano hasta material redondo y desde material previamente mecanizado hasta material bruto. Manejo sencillo gracias al tamaño compacto y al peso propio reducido. Transporte rápido y sencillo de cargas con triple seguridad. No produce deformaciones ni daños en el componente. Un endavamiento bloquea la palanca e impide que la carga pueda soltarse accidentalmente. 46 Catálogo principal
