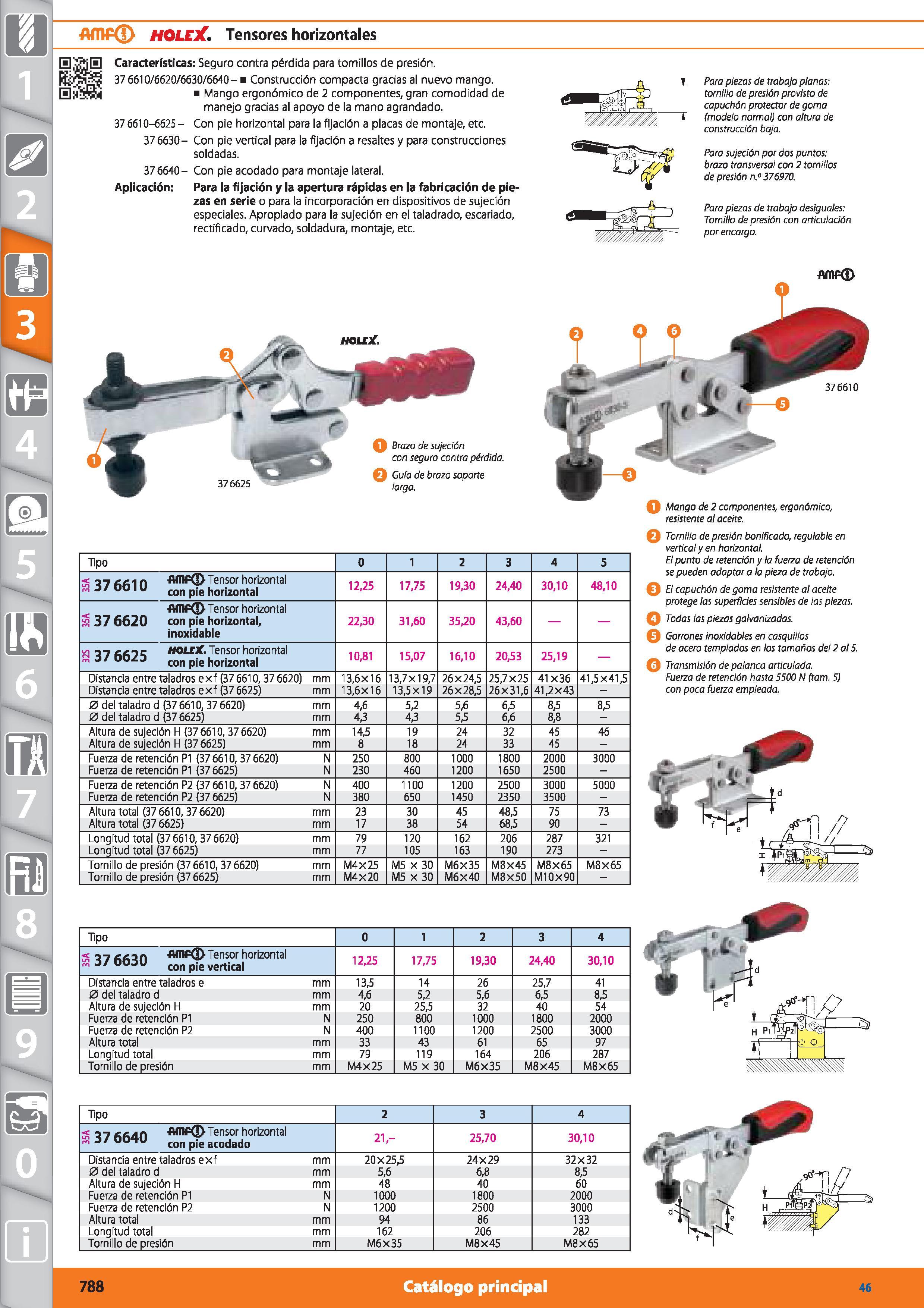

m 1 Amp(l> HOLEX Tensores horizontales Características: Seguro contra pérdida para tornillos de presión. 37 6610/6620/6630/6640- Construcción compacta gracias al nuevo mango. Mango ergonómico de 2 componentes, gran comodidad de manejo gracias al apoyo de la mano agrandado. 37 6610-6625 - Con pie horizontal para la fijación a placas de montaje, etc. 37 6630- Con pie vertical para la fijación a resaltes y para construcciones soldadas. 37 6640- Con pie acodado para montaje lateral. Aplicación: Para la fijación y la apertura rápidas en la fabricación de pie- zas en serie o para la incorporación en dispositivos de sujeción especiales. Apropiado para la sujeción en el taladrado, escariado, rectificado, curvado, soldadura, montaje, etc. Para piezas de trabajo planas: tornillo de presión provisto de capuchón protector de goma (modelo normal con altura de construcción baja. Para sujeción por dos puntos: brazo transversal con 2 tornillos de presión n.° 376970. Para piezas de trabajo desiguales: Tornillo de presión con articulación por encargo. HOLC3Í. Brazo de sujeción con seguro contra pérdida. Guía de brazo soporte larga Tipo 0 1 2 3 4 5 37 / / < n flfHF Tensor horizontal m con pie horizontal 12,25 17,75 19,30 24,40 30,10 48,10 flUIP Tensor horizontal 3 37 6620 con pie horizontal, inoxidable 22,30 31,60 35,20 43,60 ío ni ir HOLEX Tensor horizontal m 37 6625 con p¡e horizontal 10,81 15,07 16,10 20,53 25,19 Distancia entre taladros exf (37 6610,37 6620) Distancia entre taladros exf (37 6625) mm 13,6x16 13,6x16 13,7x19,7 13,5x19 26 x 24,5 26x28,5 25,7X25 26x31,6 41x36 41,2x43 41,5x41,5 0 del taladro d (37 6610,37 6620) mm 4,6 5,2 5,6 6,5 8,5 8,5 0 del taladrad (376625) mm 4,3 4,3 5,5 6,6 8,8 - Altura de sujeción H (376610,376620) mm 14,5 19 24 32 45 46 Altura de sujeción H (37 6625) mm 8 18 24 33 45 - Fuerza de retención P1 (37 6610,37 6620) N 250 800 1000 1800 2000 3000 Fuerza de retención P1 (37 6625) N 230 460 1200 1650 2500 - Fuerza de retención P2 (37 6610,37 6620) N 400 1100 1200 2500 3000 5000 Fuerza de retención P2 (37 6625) N 380 650 1450 2350 3500 - Altura total (376610,376620) mm 23 30 45 48,5 75 73 Altura total (37 6625) mm 17 38 54 68,5 90 - Longitud total (376610,376620) mm 79 120 162 206 287 321 Longitud total (37 6625) mm 77 105 163 190 273 - Tornillo de presión (37 6610,37 6620) mm M4X25 M5 X 30 M6X35 M8X45 M8X65 M8X65 Tornillo de presión (37 6625) mm M4X20 M5 X 30 M6X40 M8X50 M10X90 - El capuchón de goma resistente al aceite protege las superficies sensibles de las piezas. O Todas las piezas galvanizadas. Q Gorrones inoxidables en casquillos de acero templados en los tamaños del 2 al 5. Transmisión de palanca articulada. Fuerza de retención hasta 5500 N (tam. 5) con poca fuerza empleada Tipo 0 1 2 3 4 flmF Tensor horizontal ¡S 376630 con pie vertical 12,25 17,75 19,30 24,40 30,10 Distancia entre taladros e mm 13,5 14 26 25,7 41 0 del taladro d mm 4,6 5,2 5,6 6,5 8,5 Altura de sujeción H mm 20 25,5 32 40 54 Fuerza de retención P1 N 250 800 1000 1800 2000 Fuerza de retención P2 N 400 1100 1200 2500 3000 Altura total mm 33 43 61 65 97 Longitud total mm 79 119 164 206 287 Tornillo de presión mm M4x25 M5 x 30 M6x35 M8x45 M8x65 Tipo 2 3 4 < 37 fLfLAn flmPCDTensor horizontal m 3/ OOHU con p¡e ac0tja(j0 21,- 25,70 30,10 Distancia entre taladros exf mm 20X25,5 24X29 32X32 0 del taladro d mm 5,6 6,8 8,5 Altura de sujeción H mm 48 40 60 Fuerza de retención P1 N 1000 1800 2000 Fuerza de retención P2 N 1200 2500 3000 Altura total mm 94 86 133 Longitud total mm 162 206 282 Tornillo de presión mm M6X35 M8X45 M8X65 O Mango de 2 componentes, ergonómico, resistente al aceite. Tornillo de presión bonificado, regulable en vertical y en horizontal. El punto de retención y la fuerza de retención se pueden adaptar a la pieza de trabajo. 376610 788 Catálogo principal 46
