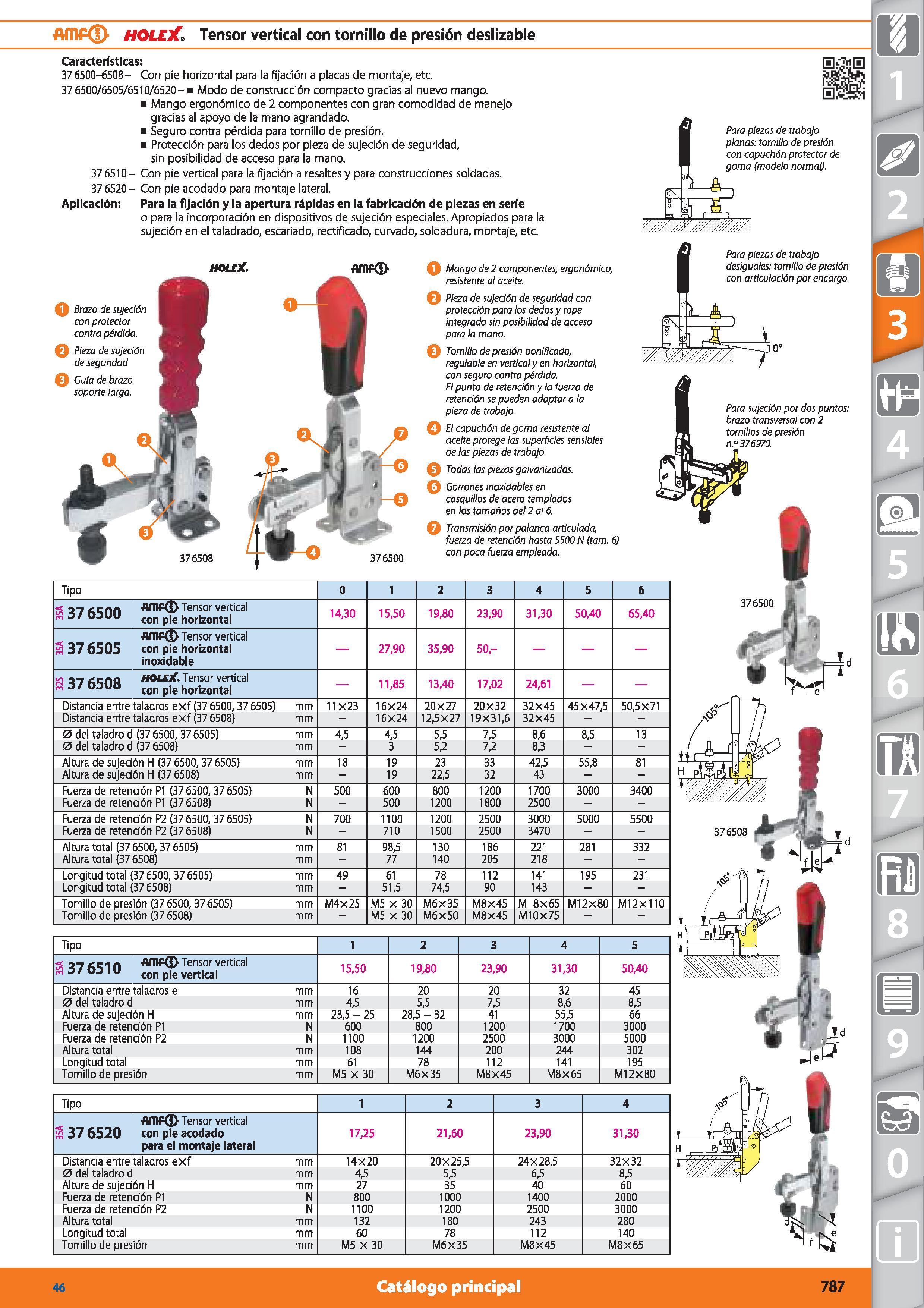

Amp(l> holejCTensor vertical con tornillo de presión deslizable Características: 376500-6508- Con pie horizontal para la fijación a placas de montaje, etc. 37 6500/6505/6510/6520- Modo de construcción compacto gracias al nuevo mango. Mango ergonómico de 2 componentes con gran comodidad de manejo gracias al apoyo de la mano agrandado. Seguro contra pérdida para tornillo de presión. Protección para los dedos por pieza de sujeción de seguridad, sin posibilidad de acceso para la mano. 37 6510- Con pie vertical para la fijación a resaltes y para construcciones soldadas. 37 6520- Con pie acodado para montaje lateral. Aplicación: Para la fijación y la apertura rápidas en la fabricación de piezas en serie o para la incorporación en dispositivos de sujeción especiales. Apropiados para la sujeción en el taladrado, escariado, rectificado, curvado, soldadura, montaje, etc. I Para piezas de trabajo planas: tornillo de presión con capuchón protector de goma (modelo normal). holejC, Amp O Brazo de sujeción con protector contra pérdida. Q Pieza de sujeción de seguridad Guía de brazo soporte larga. 376500 O Mango de 2 componentes, ergonómico, resistente al aceite. Q Pieza de sujeción de seguridad con protección para los dedos y tope integrado sin posibilidad de acceso para la mano. Q Tornillo de presión bonificado, regulable en vertical y en horizontal, con seguro contra pérdida. El punto de retención y la fuerza de retención se pueden adaptar a la pieza de trabajo. Q El capuchón de goma resistente al aceite protege las superficies sensibles de las piezas de trabajo. Q Todas las piezas galvanizadas. Gorrones inoxidables en casquillos de acero templados en los tamaños del 2 al 6. Q Transmisión por palanca articulada; fuerza de retención hasta 5500 N (tam. 6) con poca fuerza empleada. Para piezas de trabajo desiguales: tornillo de presión con articulación por encargo. Para sujeción por dos puntos: brazo transversal con 2 tornillos de presión n.° 376970. Tipo 0 1 2 3 4 5 6 S 376500 Tensor vertical con pie horizontal 14,30 15,50 19,80 23,90 31,30 50,40 65,40 flfnf Tensor vertical 3 37 6505 con pie horizontal inoxidable 27,90 35,90 50- K 37 6508 Tensor vertical m con pie horizontal 11,85 13,40 17,02 24,61 Distancia entre taladros exf (37 6500,37 6505) mm 11X23 16X24 20X27 20X32 32X45 45 X47,5 50,5X71 Distancia entre taladros exf (37 6508) mm - 16X24 12,5X27 19X31,6 32X45 0 del taladro d (376500,376505) mm 4,5 4,5 5,5 7,5 8,6 8,5 13 0 del taladro d (37 6508) mm - 3 5,2 7,2 8,3 Altura de sujeción H (37 6500, 37 6505) mm 18 19 23 33 42,5 55,8 81 Altura de sujeción H (37 6508) mm - 19 22,5 32 43 Fuerza de retención P1 (37 6500,37 6505) N 500 600 800 1200 1700 3000 3400 Fuerza de retención P1 (37 6508) N - 500 1200 1800 2500 Fuerza de retención P2 (376500,376505) N 700 1100 1200 2500 3000 5000 5500 Fuerza de retención P2 (37 6508) N - 710 1500 2500 3470 Altura total (37 6500,37 6505) mm 81 98,5 130 186 221 281 332 Altura total (37 6508) mm - 77 140 205 218 Longitud total (376500,376505) mm 49 61 78 112 141 195 231 Longitud total (37 6508) mm - 51,5 74,5 90 143 Tornillo de presión (37 6500,376505) mm M4X25 M5 x 30 M6X35 M8X45 M 8x65 M12X80 M12X110 Tornillo de presión (37 6508) mm - M5 x 30 M6X50 M8X45 M10X75 Tipo 1 2 3 4 5 S AmP
