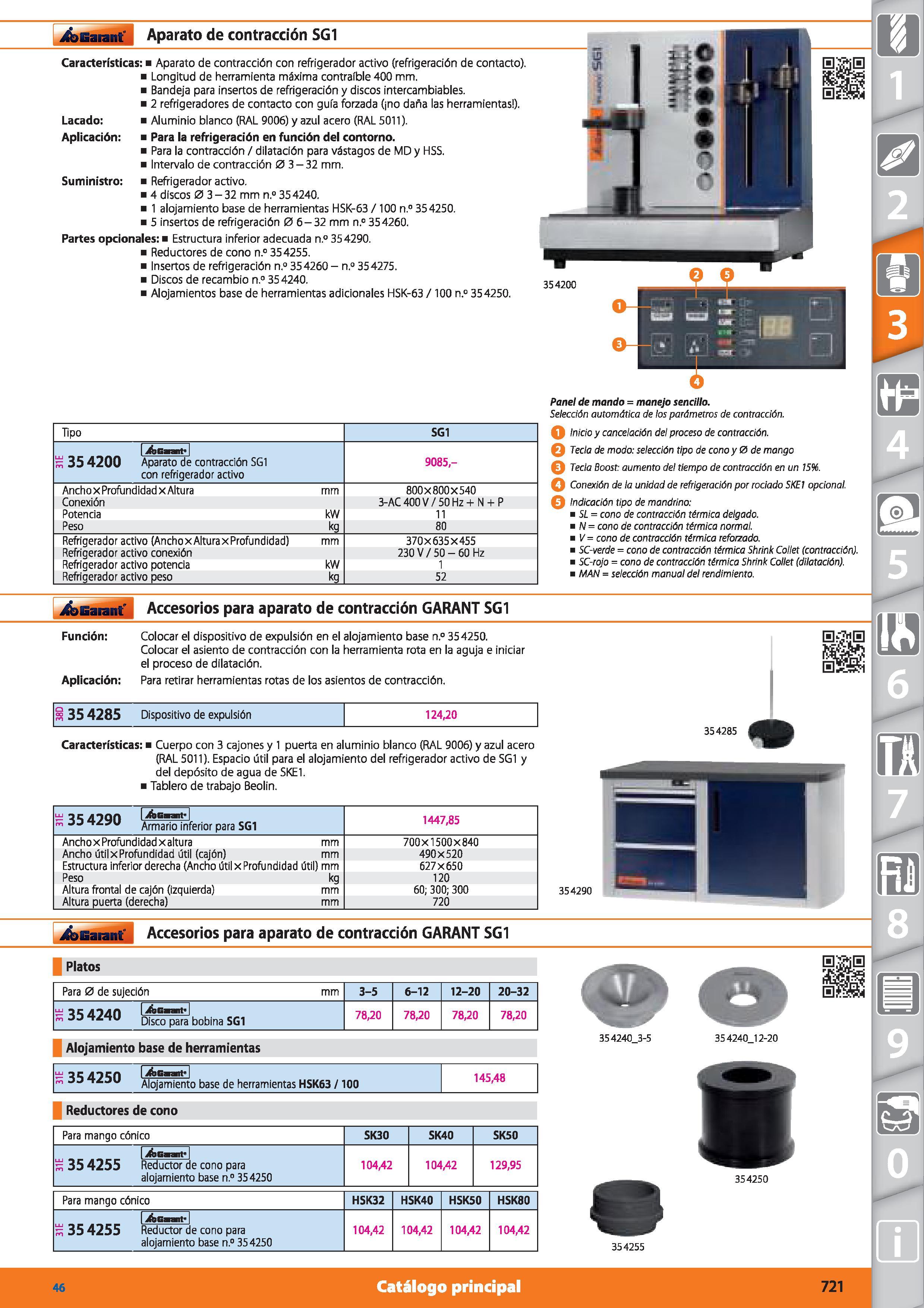

Garant Aparato de contracción SG1 Características: Aparato de contracción con refrigerador activo (refrigeración de contacto). Longitud de herramienta máxima contraíble 400 mm. Bandeja para insertos de refrigeración y discos intercambiables. 2 refrigeradores de contacto con guía forzada (¡no daña las herramientas ). Lacado: Aluminio blanco (RAL 9006) y azul acero (RAL 5011). Aplicación: Para la refrigeración en función del contorno. Para la contracción / dilatación para vástagos de MD y HSS. Intervalo de contracción 0 3 - 32 mm. Suministro: Refrigerador activo. 4 discos 0 3 - 32 mm n.° 354240. 1 alojamiento base de herramientas HSK-63 /100 n.° 354250. 5 insertos de refrigeración 0 6-32 mm n.° 354260. Partes opcionales: Estructura inferior adecuada n.° 354290. Reductores de cono n.° 354255. Insertos de refrigeración n.° 354260 - n.° 354275. Discos de recambio n.° 35 4240. Alojamientos base de herramientas adicionales HSK-63 / 100 n.° 354250. Tipo SG1 I ifecnnt I s 35 4200 Aparato de contracción SG1 con refrigerador activo 9085,- Ancho x Profundidad x Altura mm 800X 800X 540 Conexion 3-AC 400 V / 50 Hz + N + P Potencia kW 11 Peso kg 80 Refrigerador activo (AnchoxAlturaxProfundidad) mm 370 x 635 x 455 Refrigerador activo conexión 230 V / 50 - 60 Hz Refrigerador activo potencia kW 1 Refrigerador activo peso kg 52 Panel de mando = manejo sencillo. Selección automática de los parámetros de contracción. O Inicio y cancelación del proceso de contracción. Q Tecla de modo: selección tipo de cono y0de mango Q Tecla Boost: aumento del tiempo de contracción en un 15%. O Conexión de la unidad de refrigeración por rodado SKE1 opcional. Q Indicación tipo de mandrino: SL- cono de contracción térmica delgado. N = cono de contracción térmica normal. V = cono de contracción térmica reforzado. SC-verde = cono de contracción térmica Shrink Collet (contracción). SC-rojo = cono de contracción térmica Shrink Collet (dilatación). MAN = selección manual del rendimiento. j&Garant' Accesorios para aparato de contracción GARANT SG1 Función: Colocar el dispositivo de expulsión en el alojamiento base n.° 354250. Colocar el asiento de contracción con la herramienta rota en la aguja e iniciar el proceso de dilatación. Aplicación: Para retirar herramientas rotas de los asientos de contracción. i 35 4285 Dispositivo de expulsión 124,20 Características: Cuerpo con 3 cajones y 1 puerta en aluminio blanco (RAL 9006) y azul acero (RAL 5011). Espacio útil para el alojamiento del refrigerador activo de SG1 y del depósito de agua de SKE1. Tablero de trabajo Beolin. “35 4200 lAGmnfl Armario inferior para SG1 1447,85 Anchox Profundidad xaltura mm 700x1500x840 Ancho útilxProfundidad útil (cajón) mm 490x520 Estructura Inferior derecha (Ancho Util x Profundidad Util) mm 627x650 Peso kg 120 Altura frontal de cajón (izquierda) mm 60; 300; 300 Altura puerta (derecha) mm 720 Garant Accesorios para aparato de contracción GARANT SG1 Platos Alojamiento base de herramientas s 35 4250 I jfeBaantM Alojamiento base de herramientas HSK63 ¡ 100 145,48 Reductores de cono Para 0 de sujeción mm 3-5 6-12 12-20 20-32 AJAfí I Graifl m Disco para bobina SG1 78,20 78,20 78,20 78,20 Para mango cónico SK30 SK40 SK50 ifeGmnt” s 35 4255 Reductor de cono para alojamiento base n.° 354250 104,42 104/42 129,95 Para mango cónico HSK32 HSK40 HSK50 HSK80 1 ifacmnl 1 35 4255 Reductor de cono para alojamiento base n.° 354250 104,42 104,42 104,42 104,42 354290 354240 3-5 354240 12-20 354250 354255 354200
