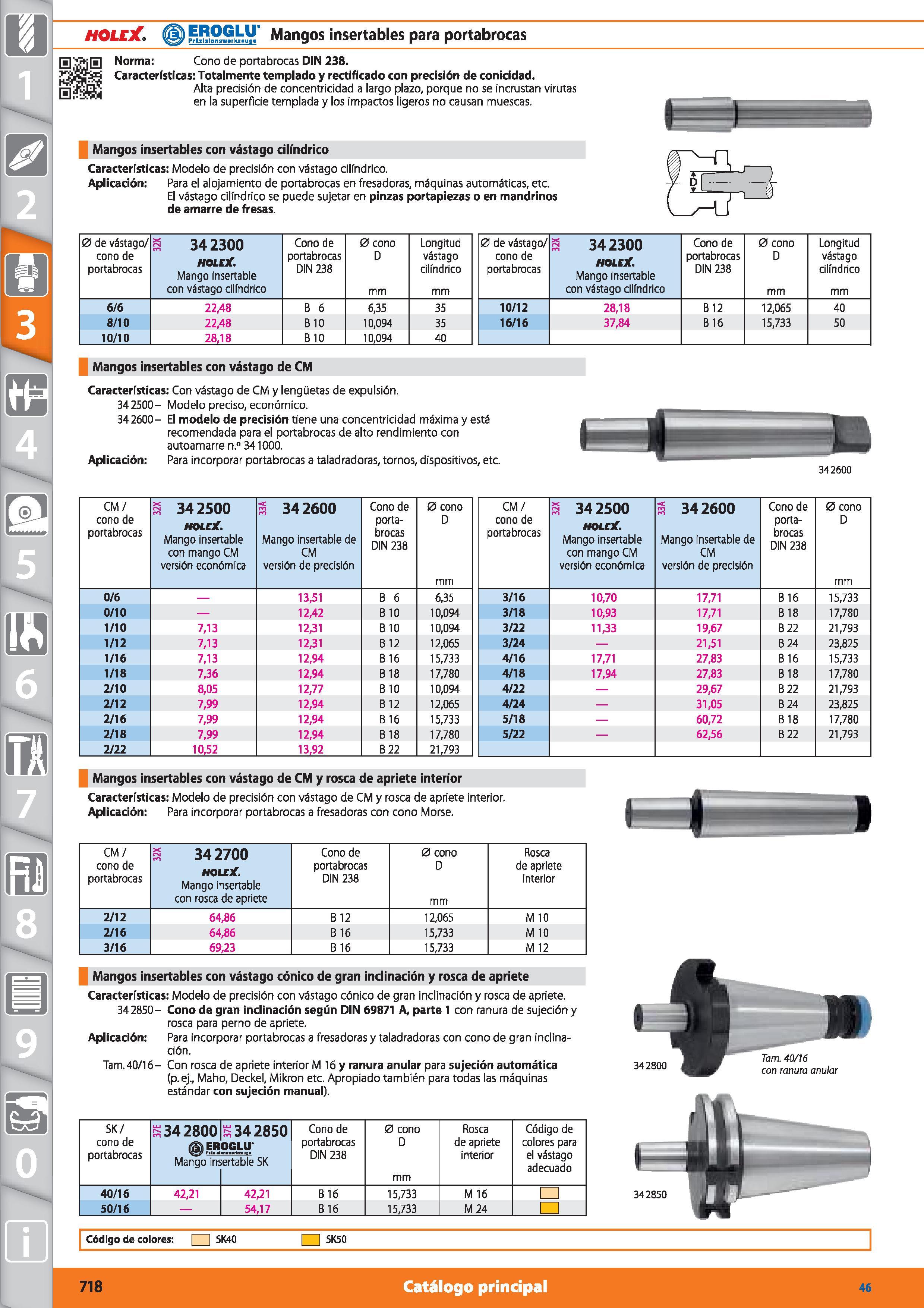

HOLEX ÜS9L\ Mangos insertables para portabrocas H'vflH Norma: Cono de portabrocas DIN 238. Características: Totalmente templado y rectificado con precisión de conicidad. Alta precisión de concentricidad a largo plazo, porque no se incrustan virutas en la superficie templada y los impactos ligeros no causan muescas. Mangos insertables con vástago cilindrico Características: Modelo de precisión con vástago cilindrico. Aplicación: Para el alojamiento de portabrocas en fresadoras, máquinas automáticas, etc. El vástago cilindrico se puede sujetar en pinzas portapiezas o en mandrinos de amarre de fresas. 0 de vástago/ cono de portabrocas s 342300 HOLEX. Mango insertable con vástago cilindrico Cono de portabrocas DIN 238 0 cono D mm Longitud vástago cilindrico mm 0 de vástago/ cono de portabrocas a 342300 holeX. Mango insertable con vástago cilindrico Cono de portabrocas DIN 238 0 cono D mm Longitud vástago cilindrico mm 6/6 22,48 B 6 6,35 35 10/12 28,18 B 12 12,065 40 8/10 22,48 B 10 10,094 35 16/16 37,84 B 16 15,733 50 10/10 28,18 B 10 10,094 40 Mangos insertables con vástago de CM Características: Con vástago de CM y lengüetas de expulsión. 342500- Modelo preciso, económico. 342600- El modelo de precisión tiene una concentricidad máxima y está recomendada para el portabrocas de alto rendimiento con autoamarre n.° 341000. Aplicación: Para incorporar portabrocas a taladradoras, tornos, dispositivos, etc. 342600 CM/ cono de portabrocas s 342500 HQLCX. Mango insertable con mango CM versión económica a 342600 Mango insertable de CM versión de precisión Cono de porta-brocas DIN 238 0 cono D mm CM/ cono de portabrocas s 342500 mu/. Mango insertable con mango CM versión económica 3 342600 Mango insertable de CM versión de precisión Cono de porta-brocas DIN 238 0 cono D mm 0/6 13,51 B 6 6,35 3/16 10,70 17,71 B 16 15,733 0/10 12,42 B 10 10,094 3/18 10,93 17,71 B 18 17,780 1/10 7,13 12,31 B 10 10,094 3/22 11,33 19,67 B 22 21,793 1/12 7,13 12,31 B 12 12,065 3/24 21,51 B 24 23,825 1/16 7,13 12,94 B 16 15,733 4/16 17,71 27,83 B 16 15,733 1/18 7,36 12,94 B 18 17,780 4/18 17,94 27,83 B 18 17,780 2/10 8,05 12,77 B 10 10,094 4/22 29,67 B 22 21,793 2/12 7,99 12,94 B 12 12,065 4/24 31,05 B 24 23,825 2/16 7,99 12,94 B 16 15,733 5/18 60,72 B 18 17,780 2/18 7,99 12,94 B 18 17,780 5/22 62,56 B 22 21,793 2/22 10,52 13,92 B 22 21,793 Mangos insertables con vástago de CM y rosca de apriete interior Características: Modelo de precisión con vástago de CM y rosca de apriete interior. Aplicación: Para incorporar portabrocas a fresadoras con cono Morse. CM/ cono de portabrocas s 342700 mu/. Mango insertable con rosca de apriete Cono de portabrocas DIN 238 0 cono D mm Rosca de apriete interior 2/12 64,86 B 12 12,065 M 10 2/16 64,86 B 16 15,733 M 10 3/16 69,23 B 16 15,733 M 12 Mangos insertables con vástago cónico de gran inclinación y rosca de apriete Características: Modelo de precisión con vástago cónico de gran inclinación y rosca de apriete. 34 2850 - Cono de gran inclinación según DIN 69871 A, parte 1 con ranura de sujeción y rosca para perno de apriete. Aplicación: Para incorporar portabrocas a fresadoras y taladradoras con cono de gran inclina- ción. Tam.40/16- Con rosca de apriete interior M 16 y ranura anular para sujeción automática (p.ej., Maho, Deckel, Mikron etc. Apropiado también para todas las máquinas estándar con sujeción manual). SK/ cono de portabrocas ft 34 2800 Mango in: ¿342850 DGL1T ertable SK Cono de portabrocas DIN 238 0 cono D mm Rosca de apriete interior Código de colores para el vástago adecuado 40/16 42,21 42,21 B 16 15,733 M 16 50/16 54,17 B 16 15,733 M 24 342850 Código de colores: 5K40 I 5K50 718 Catálogo principal
