647 Каталог HOFFMANN GROUP 2015 Инструмент режущий слесарный измерительный SPA Стр.647

Каталог HOFFMANN GROUP 2015 Tools Инструменты Ver 46 Стр. 647 0647 SPA Lab2u

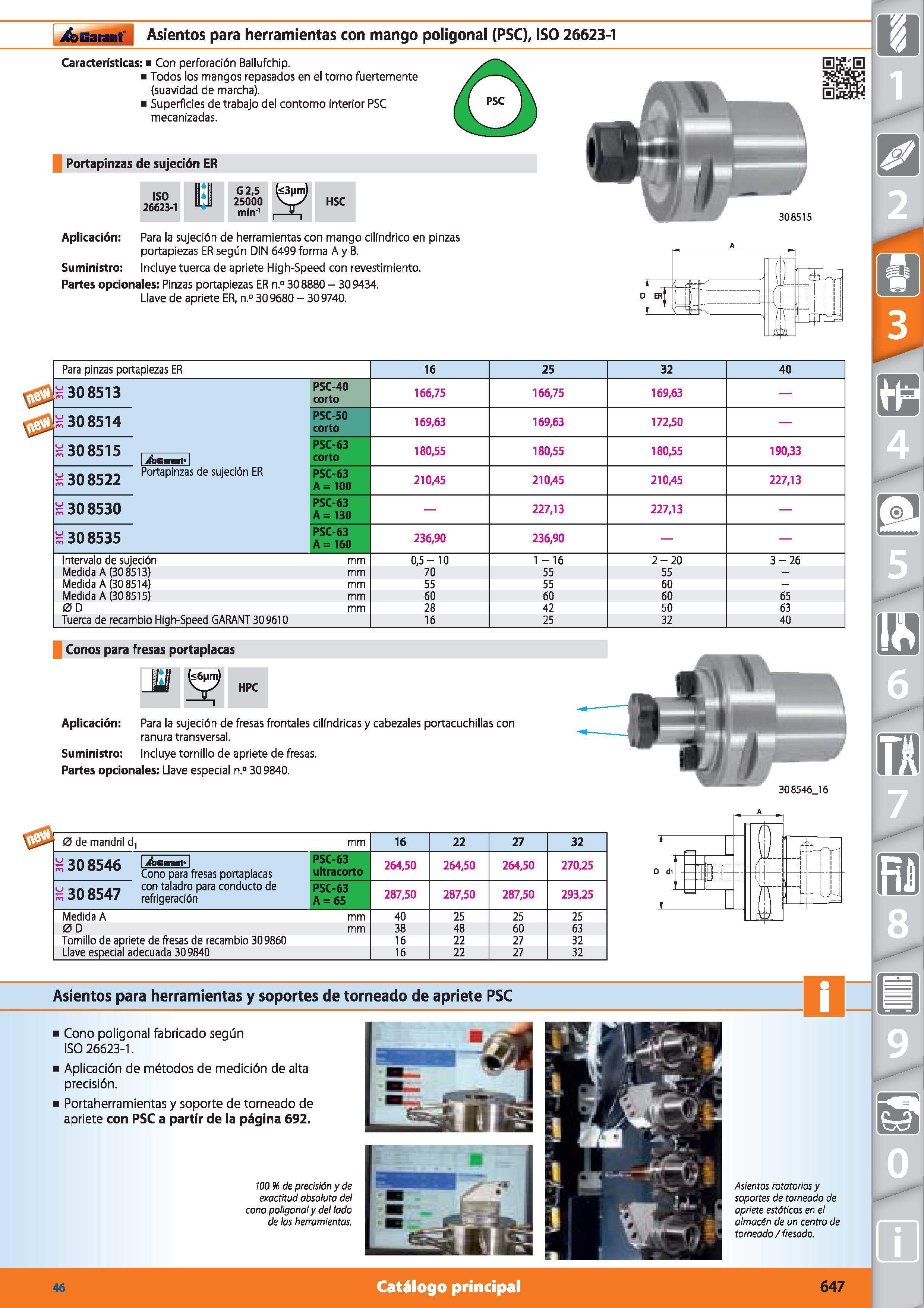

Garant Asientos para herramientas con mango poligonal (PSC), ISO 26623-1 Características: Con perforación Ballufchip. Todos los mangos repasados en el torno fuertemente (suavidad de marcha). Superficies de trabajo del contorno interior PSC mecanizadas. O Portapinzas de sujeción ER ISO 26623-1 G 2,5 25000 min'1 HSC Aplicación: Para la sujeción de herramientas con mango cilindrico en pinzas portapiezas ER según DIN 6499 forma A y B. Suministro: Incluye tuerca de apriete High-Speed con revestimiento. Partes opcionales: Pinzas portapiezas ER n.° 308880 - 309434. Llave de apriete ER, n.° 309680 - 309740. 308515 a: ¿L- If'I 'TT- J Para pinzas portapiezas ER 16 25 32 40 30 8513 PSC-40 corto 166,75 166,75 169,63 30 8514 PSC-50 corto 169,63 169,63 172,50 y 308515 r-¡- , ifinGnait' PSC-63 corto 180,55 180,55 180,55 190,33 i_, Portapinzas de sujeción ER PSC-63 A = 100 210,45 210,45 210,45 227,13 308530 PSC-63 A = 130 227,13 227,13 308535 PSC-63 A = 160 236,90 236,90 Intervalo de sujeción mm 0,5-10 1 -16 2-20 3-26 Medida A (308513) mm 70 55 55 Medida A (308514) mm 55 55 60 Medida A (308515) mm 60 60 60 65 0 D mm 28 42 50 63 Tuerca de recambio High-Speed GARANT 309610 16 25 32 40 Conos para fresas portaplacas HPC Aplicación: Para la sujeción de fresas frontales cilindricas y cabezales portacuchillas con ranura transversal. Suministro: Incluye tornillo de apriete de fresas. Partes opcionales: Llave especial n.° 309840. 0 de mandril d, mm 16 22 27 32 308546 lifecrait8 Cono para fresas portaplacas con taladro para conducto de refrigeración PSC-63 ultracorto 264,50 264,50 264,50 270,25 308547 PSC-63 A = 65 287,50 287,50 287,50 293,25 Medida A mm 40 25 25 25 0 D mm 38 48 60 63 Tornillo de apriete de fresas de recambio 309860 16 22 27 32 Llave especial adecuada 309840 16 22 27 32 Asientos para herramientas y soportes de torneado de apriete PSC i Cono poligonal fabricado según ISO 26623-1. i Aplicación de métodos de medición de alta precisión. i Portaherramientas y soporte de torneado de apriete con PSC a partir de la página 692. 100 % de precisión y de exactitud absoluta del cono poligonal y del lado de las herramientas. Asientos rotatorios y soportes de torneado de apriete estáticos en el almacén de un centro de torneado / fresado. 46 Catálogo principal 647
