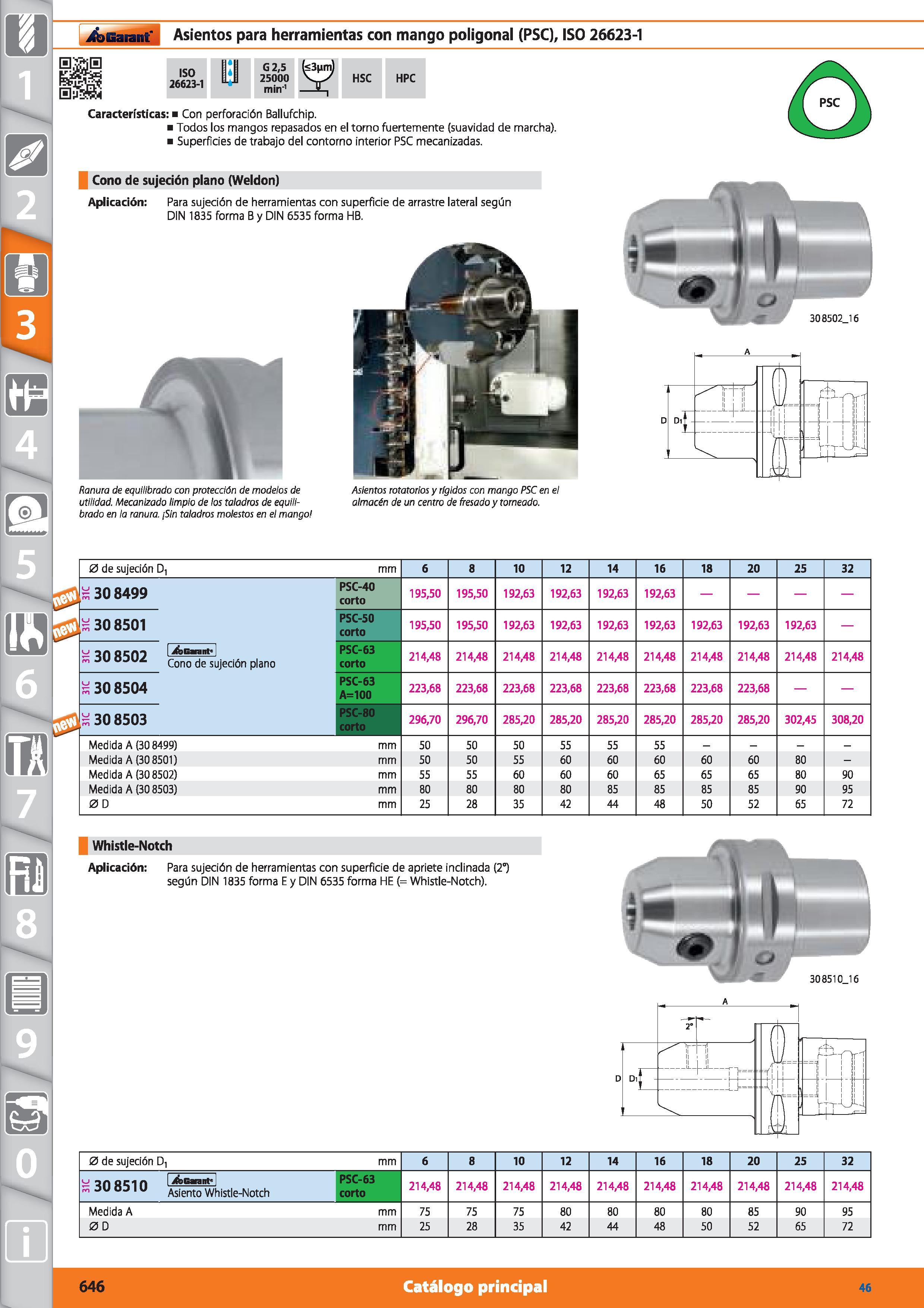

Garant Asientos para herramientas con mango poligonal (PSC), ISO 26623-1 ISO 26623-1 G 2,5 25000 min-1 Características: Con perforación Ballufchip. Todos los mangos repasados en el torno fuertemente (suavidad de marcha). Superficies de trabajo del contorno interior PSC mecanizadas. Cono de sujeción plano (Weldon) Aplicación: Para sujeción de herramientas con superficie de arrastre lateral según DIN 1835 forma B y DIN 6535 forma HB. Ranura de equilibrado con protección de modelos de utilidad. Mecanizado limpio de los taladros de equilibrado en la ranura. ¡Sin taladros molestos en el mango Asientos rotatorios y rígidos con mango PSC en el almacén de un centro de fresado y torneado. 0 de sujeción D, mm 6 8 10 12 14 16 18 20 25 32 S 30 8499 PSC-40 corto 195,50 195,50 192,63 192,63 192,63 192,63 s 30 8501 PSC-50 corto 195,50 195,50 192,63 192,63 192,63 192,63 192,63 192,63 192,63 s 30 8502 T 1. . . m v v . on() SjjeC 0n p gno PSC-63 corto 214,48 214,48 214,48 214,48 214,48 214,48 214,48 214,48 214,48 214,48 s 30 8504 PSC-63 A=100 223,68 223,68 223,68 223,68 223,68 223,68 223,68 223,68 s 30 8503 PSC-80 corto 296,70 296,70 285,20 285,20 285,20 285,20 285,20 285,20 302,45 308,20 Medida A (308499) mm 50 50 50 55 55 55 Medida A (308501) mm 50 50 55 60 60 60 60 60 80 - Medida A (308502) mm 55 55 60 60 60 65 65 65 80 90 Medida A (308503) mm 80 80 80 80 85 85 85 85 90 95 0 D mm 25 28 35 42 44 48 50 52 65 72 8 0 x Whistle-Notch Aplicación: Para sujeción de herramientas con superficie de apriete inclinada (2o) según DIN 1835 forma E y DIN 6535 forma HE (= Whistle-Notch). 0 de sujeción D, mm 6 8 10 12 14 16 18 20 25 32 -30 8510 1 Aoaanf m3U03lu Asiento Whistle-Notch PSC-63 corto 214,48 214,48 214,48 214,48 214,48 214,48 214,48 214,48 214,48 214,48 Medida A mm 75 75 75 80 80 80 80 85 90 95 0 D mm 25 28 35 42 44 48 50 52 65 72 646 Catálogo principal 46
