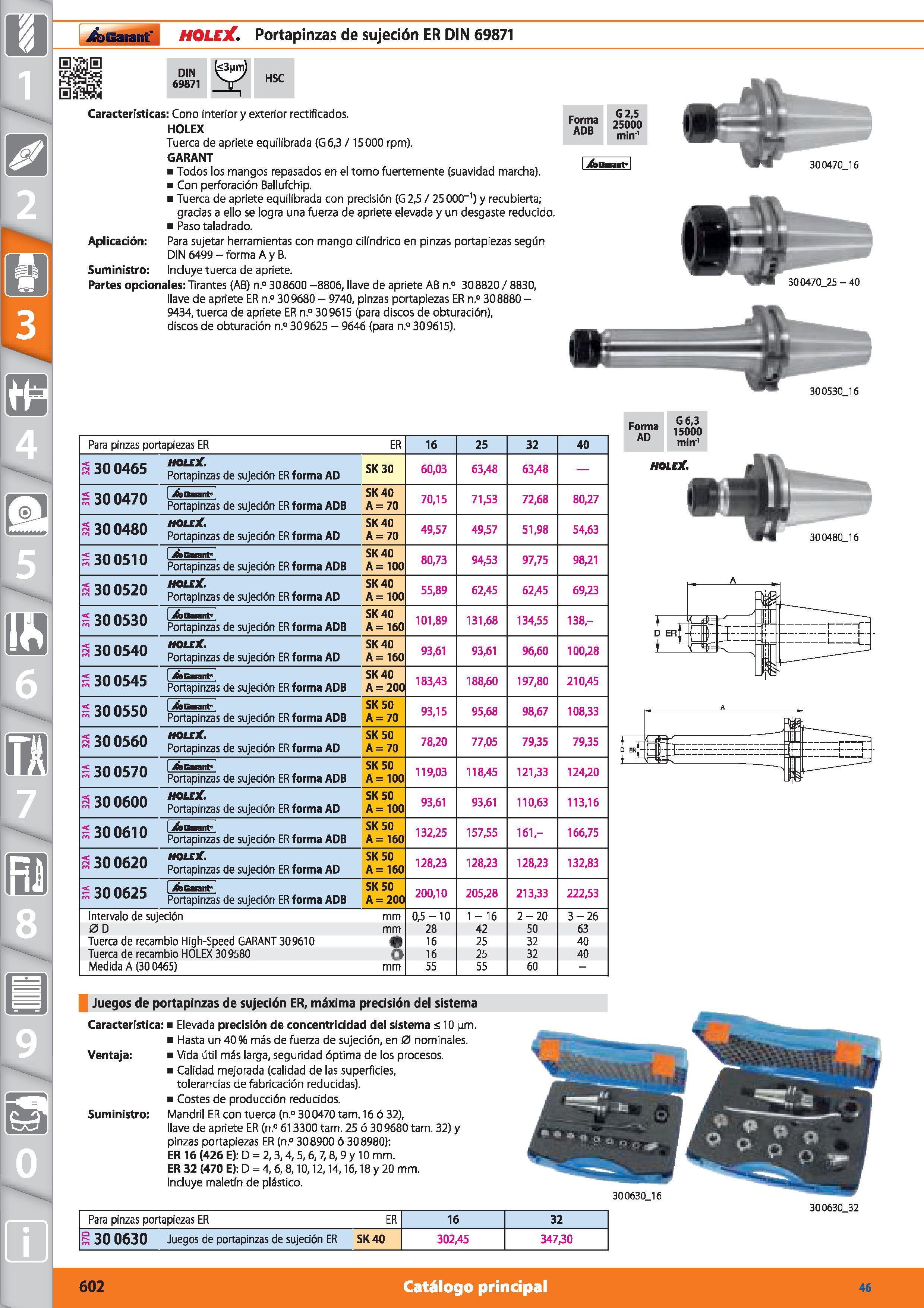

m 1 ioBaiarf HOLEX Portapinzas de sujeción ER DIN 69871 DIN 69871 HSC Características: Cono interior y exterior rectificados. HOLEX Tuerca de apriete equilibrada (G6,3 / 15000 rpm). GARANT Todos los mangos repasados en el torno fuertemente (suavidad marcha). Con perforación Ballufchip. Tuerca de apriete equilibrada con precisión (G 2,5 / 25000-1) y recubierta; gracias a ello se logra una fuerza de apriete elevada y un desgaste reducido. Paso taladrado. Aplicación: Para sujetar herramientas con mango cilindrico en pinzas portapiezas según DIN 6499 - forma A y B. Suministro: Incluye tuerca de apriete. Partes opcionales: Tirantes (AB) n.° 308600 -8806, llave de apriete AB n.° 308820 / 8830, llave de apriete ER n.° 309680 - 9740, pinzas portapiezas ER n.° 308880 -9434, tuerca de apriete ER n.° 309615 (para discos de obturación), discos de obturación n.° 309625 - 9646 (para n.° 309615). Para pinzas portapiezas ER ER 16 25 32 40 3 300465 holejC, Portapinzas de sujeción ER forma AD SK 30 60,03 63,48 63,48 300470 1 JÍb Garant Portapinzas de sujeción ER forma ADB SK40 A = 70 70,15 71,53 72,68 80,27 300480 HOLEX Portapinzas de sujeción ER forma AD SK40 A = 70 49,57 49,57 51,98 54,63 3 300510 1 Garant Portapinzas de sujeción ER forma ADB SK40 A = 100 80,73 94,53 97,75 98,21 3 300520 holejC, Portapinzas de sujeción ER forma AD SK40 A= 100 55,89 62,45 62,45 69,23 300530 1 ifb Garant1 Portapinzas de sujeción ER forma ADB SK40 A= 160 101,89 131,68 134,55 138- 3 300540 HOLEX Portapinzas de sujeción ER forma AD SK40 A= 160 93,61 93,61 96,60 100,28 3 300545 1 jfeGnnP Portapinzas de sujeción ER forma ADB SK40 A = 200 183,43 188,60 197,80 210,45 3 300550 1 Xb Garant Portapinzas de sujeción ER forma ADB SK 50 A = 70 93,15 95,68 98,67 108,33 3 300560 HOLEX Portapinzas de sujeción ER forma AD SK 50 A = 70 78,20 77,05 79,35 79,35 3 300570 I Xb Garant1 Portapinzas de sujeción ER forma ADB SK 50 A= 100 119,03 118,45 121,33 124,20 3 300600 HOLEX Portapinzas de sujeción ER forma AD SK 50 A= 100 93,61 93,61 110,63 113,16 3 300610 1 /b Garant- Portapinzas de sujeción ER forma ADB SK 50 A= 160 132,25 157,55 161- 166,75 3 300620 HOLEX Portapinzas de sujeción ER forma AD SK 50 A= 160 128,23 128,23 128,23 132,83 3 300625 I JfbGarant' Portapinzas de sujeción ER forma ADB SK 50 A = 200 200,10 205,28 213,33 222,53 Intervalo de sujeción mm 0,5-10 1-16 2-20 3-26 0 D mm 28 42 50 63 Tuerca de recambio High-Speed GARANT 309610 16 25 32 40 Tuerca de recambio HOLEX 309580 O 16 25 32 40 Medida A (300465) mm 55 55 60 - Juegos de portapinzas de sujeción ER, máxima precisión del sistema Característica: Elevada precisión de concentricidad del sistema < 10 nm. Hasta un 40% más de fuerza de sujeción, en 0 nominales. Ventaja: Vida útil más larga, seguridad óptima de los procesos. Calidad mejorada (calidad de las superficies, tolerancias de fabricación reducidas). Costes de producción reducidos. Suministro: Mandril ER con tuerca (n.° 30 0470 tam. 16 ó 32), llave de apriete ER (n.° 613300 tam. 25 ó 309680 tam. 32) y pinzas portapiezas ER (n.° 308900 ó 308980): ER 16 (426 E): D = 2,3,4,5,6, 7,8, 9 y 10 mm. ER 32 (470 E): D = 4,6,8,10,12,14,16,18 y 20 mm. Incluye maletín de plástico. 300480J6 LJt f 1 n u j l 300630_16 Para pinzas portapiezas ER ER 16 32 ft 30 0630 Juegos de portapinzas de sujeción ER SK 40 302,45 347,30 300630_32 602 Catálogo principal 46
