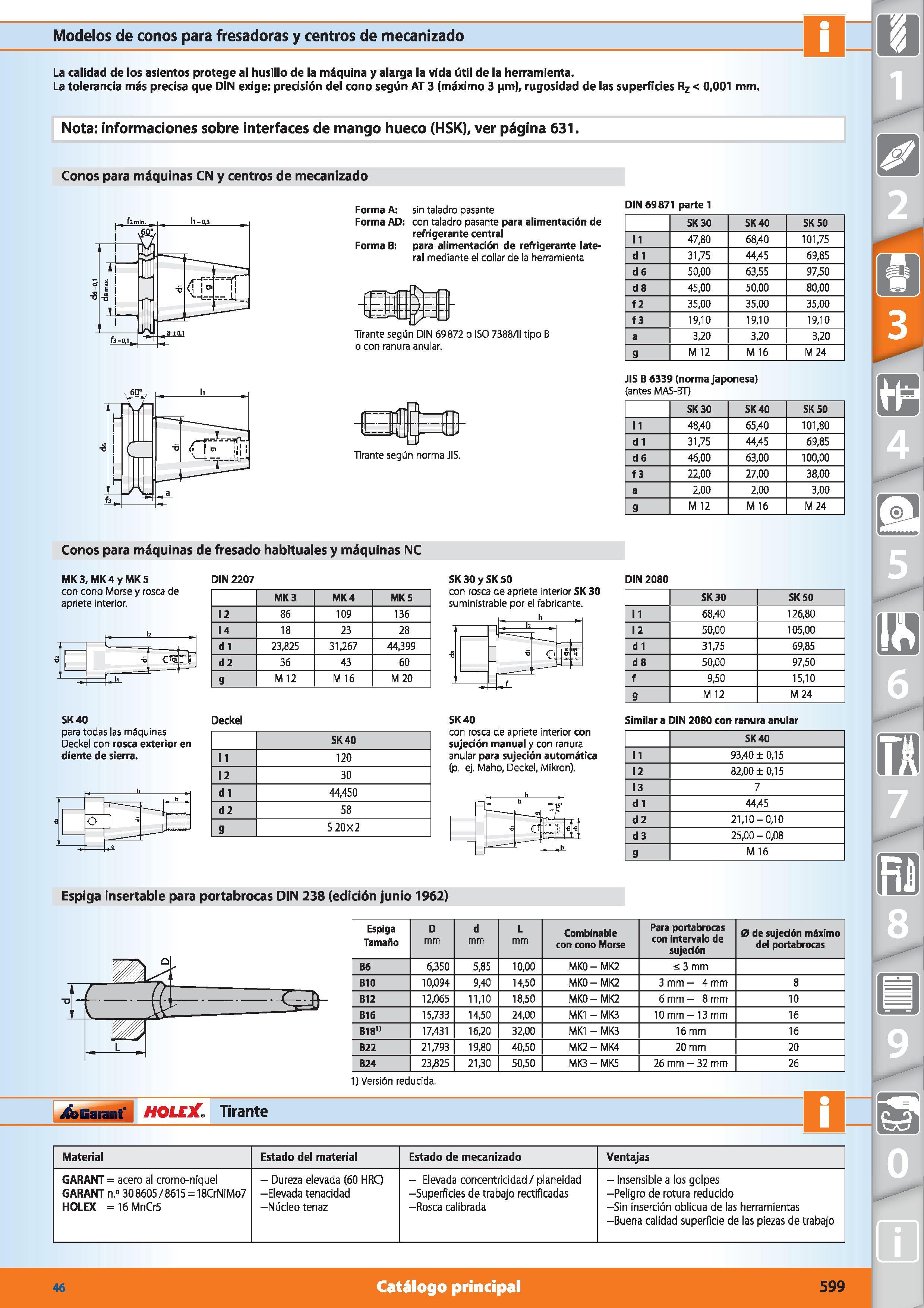

Modelos de conos para fresadoras y centros de mecanizado La calidad de los asientos protege al husillo de la máquina y alarga la vida útil de la herramienta. La tolerancia más precisa que DIN exige: precisión del cono según AT 3 (máximo 3 nm), rugosidad de las superficies Rz < 0,001 mm. Nota: informaciones sobre interfaces de mango hueco (HSK), ver página 631. Conos para máquinas CN y centros de mecanizado Forma A: sin taladro pasante Forma AD: con taladro pasante para alimentación de refrigerante central Forma B: para alimentación de refrigerante late- ral mediante el collar de la herramienta Tirante según DIN 69872 o ISO 7388/11 tipo B o con ranura anular. Hf B- Tirante según norma JIS. DIN 69871 parte 1 JIS B 6339 (norma japonesa) (antes MAS-BT) nu SK30 SK40 SK50 11 47,80 68,40 101,75 di 31,75 44,45 69,85 d 6 50,00 63,55 97,50 d 8 45,00 50,00 80,00 f 2 35,00 35,00 35,00 f 3 19,10 19,10 19,10 a 3,20 3,20 3,20 9 M 12 M 16 M 24 SK30 SK40 SK50 11 48,40 65,40 101,80 d 1 31,75 44,45 69,85 d 6 46,00 63,00 100,00 f 3 22,00 27,00 38,00 a 2,00 2,00 3,00 9 M 12 M 16 M 24 Conos para máquinas de fresado habituales y máquinas NC MK 3, MK 4 y MK 5 con cono Morse y rosca de apriete interior. DIN 2207 MK 3 MK4 MK5 12 86 109 136 14 18 23 28 di 23,825 31,267 44,399 d 2 36 43 60 9 M 12 M 16 M 20 SK 30 y SK 50 con rosca de apriete interior SK 30 suministrable por el fabricante. DIN 2080 SK30 SK 50 11 68,40 126,80 12 50,00 105,00 d 1 31,75 69,85 d 8 50,00 97,50 f 9,50 15,10 9 M 12 M 24 iq SK40 para todas las máquinas eckel con rosca exterior en diente de sierra. Deckel SK40 11 120 12 30 di 44,450 d 2 58 9 5 20X2 SK40 con rosca de apriete interior con sujeción manual y con ranura anular para sujeción automática (p. ej. Maho, Deckel, Mikron). Similar a DIN 2080 con ranura anular Espiga insertable para portabrocas DIN 238 (edición junio 1962) 12 , . oJE 33 U , 13 SK40 ii 93,40 ±0,15 12 82,00 ±0,15 13 7 di 44,45 d 2 21,10-0,10 d 3 25,00 - 0,08 9 M 16 M m Espiga Tamaño D mm d mm L mm Combinable con cono Morse Para portabrocas con intervalo de sujeción 0 de sujeción máximo del portabrocas B6 6,350 5,85 10,00 MK0-MK2 s 3 mm B10 10,094 9,40 14,50 MK0-MK2 3 mm- 4 mm 8 B12 12,065 11,10 18,50 MK0-MK2 6 mm- 8 mm 10 B16 15,733 14,50 24,00 MK1 - MK3 10 mm - 13 mm 16 B18'> 17,431 16,20 32,00 MK1 - MK3 16 mm 16 B22 21,793 19,80 40,50 MK2 - MK4 20 mm 20 B24 23,825 21,30 50,50 MK3-MK5 26 mm - 32 mm 26 1) Versión reducida. j&Garanf HOLEXTirante Material Estado del material Estado de mecanizado Ventajas GARANT = acero al cromo-níquel GARANT n.° 308605/8615 = 18CrN¡Mo7 HOLEX = 16 MnCr5 - Dureza elevada (60 HRC) -Elevada tenacidad -Núcleo tenaz - Elevada concentrlcidad/planeidad -Superficies de trabajo rectificadas -Rosca calibrada - Insensible a los golpes -Peligro de rotura reducido -Sin inserción oblicua de las herramientas -Buena calidad superficie de las piezas de trabajo 46 Catálogo principal 599
