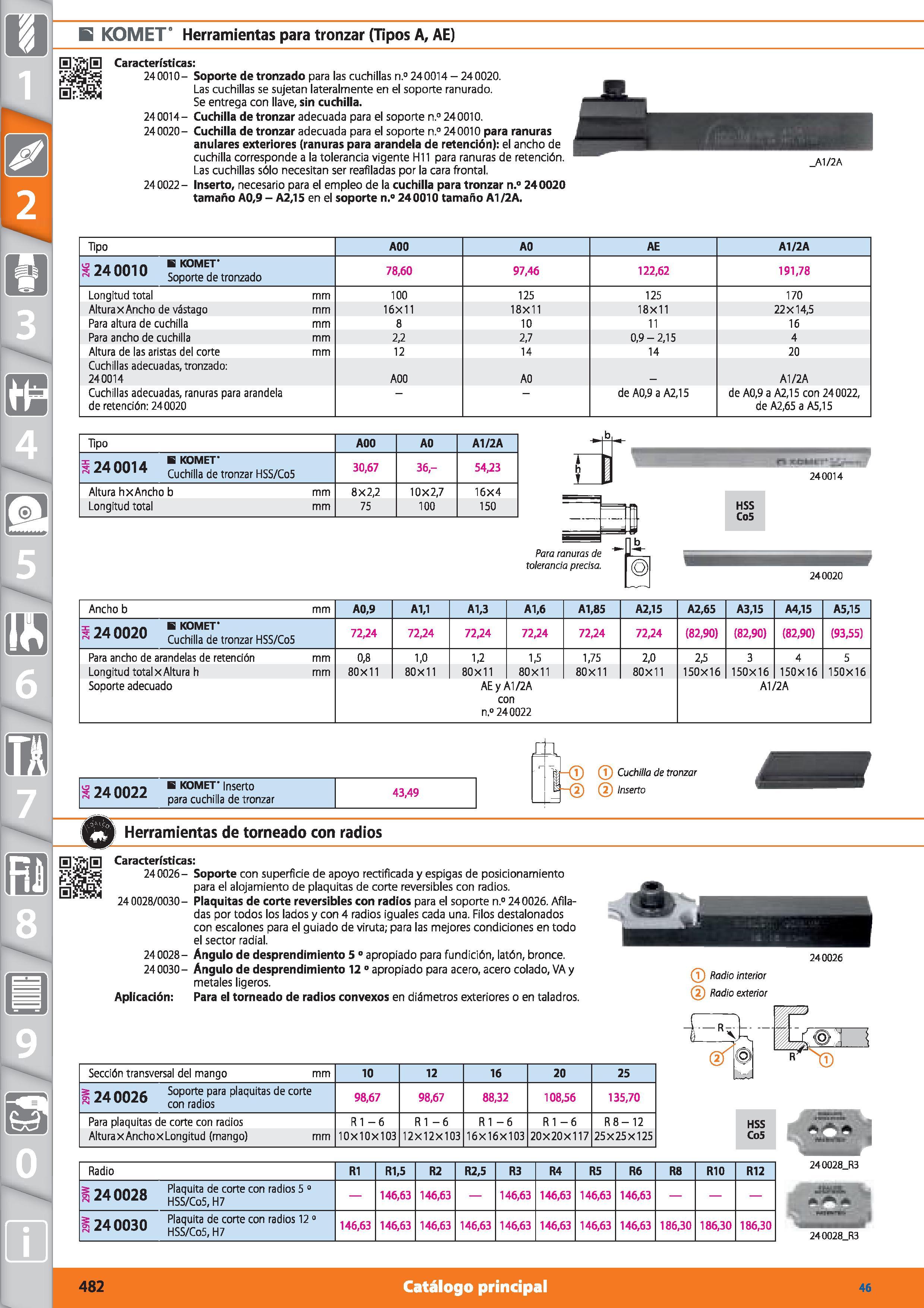

m 1 E KOMET Herramientas para tronzar (Tipos A, AE) 5 Características: 240010- Soporte de tronzado para las cuchillas n.° 240014 - 240020. Las cuchillas se sujetan lateralmente en el soporte ranurado. Se entrega con llave, sin cuchilla. 240014- Cuchilla de tronzar adecuada para el soporte n.° 240010. 240020- Cuchilla de tronzar adecuada para el soporte n.° 240010 para ranuras anulares exteriores (ranuras para arandela de retención): el ancho de cuchilla corresponde a la tolerancia vigente H11 para ranuras de retención. Las cuchillas sólo necesitan ser reafiladas por la cara frontal. 240022- Inserto, necesario para el empleo de la cuchilla para tronzar n.° 240020 tamaño A0,9 - A2/I5 en el soporte n.° 240010 tamaño A1/2A. _A1/2A Tipo A00 A0 AE A1/2A K 240010 78,60 97,46 122,62 191,78 Longitud total mm 100 125 125 170 Alturax Ancho de vástago mm 16X11 18X11 18X11 22X14,5 Para altura de cuchilla mm 8 10 11 16 Para ancho de cuchilla mm 2,2 2,7 0,9-2,15 4 Altura de las aristas del corte mm 12 14 14 20 Cuchillas adecuadas, tronzado: 240014 A00 AO A1/2A Cuchillas adecuadas, ranuras para arandela de A0,9 a A2,15 de A0,9 a A2,15 con 240022, de retención: 240020 de A2,65 a A5,15 Tipo A00 A0 A1/2A s 24 0014 B KOMET- Cuchilla de tronzar HSS/Co5 30,67 36,- 54,23 Altura hxAncho b mm 8X2,2 10X2,7 16X4 Longitud total mm 75 100 150 Para ranuras de tolerancia precisa 240020 Ancho b mm A0,9 A1,1 A1,3 A1,6 A1,85 A2,15 A2,65 A3,15 A4,15 A5,15 x aa a H KOMET s uuzu CuchN a de tronzar HSS/Co5 72,24 72,24 72,24 72,24 72,24 72,24 (82,90) (82,90) (82,90) (93,55) Para ancho de arandelas de retención mm 0,8 1,0 1,2 1,5 1,75 2,0 2,5 3 4 5 Longitud totalxAltura h mm 80X11 80X11 80X11 80X11 80X11 80X11 150X16 150X16 150X16 150X16 Soporte adecuado AEyA1/2A con n.° 240022 A1/2A a -ja nrm H komet- inserto r", para cuchilla de tronzar 43,49 (1) (í) Cuchilla de tronzar (2) (5) Inserto Herramientas de torneado con radios Características: 240026- Soporte con superficie de apoyo rectificada y espigas de posicionamiento para el alojamiento de plaquitas de corte reversibles con radios. 240028/0030- Plaquitas de corte reversibles con radios para el soporte n.° 240026. Afiladas por todos los lados y con 4 radios iguales cada una. Filos destalonados con escalones para el guiado de viruta; para las mejores condiciones en todo el sector radial. 240028- Ángulo de desprendimiento 5 0 apropiado para fundición, latón, bronce. 240030- Ángulo de desprendimiento 12 0 apropiado para acero, acero colado, VA y metales ligeros. Aplicación: Para el torneado de radios convexos en diámetros exteriores o en taladros. 240026 (T) Radio interior (2) Radio exterior Sección transversal del mango mm 10 12 16 20 25 3 ja nnjtL Soporte para plaquitas de corte g¡ UUZO con ra(j¡os 98,67 98,67 88,32 108,56 135,70 Para plaquitas de corte con radios Rl -6 Rl -6 Rl -6 Rl -6 R8- 12 HSS AlturaxAnchoxLongitud (mango) mm 10X10X103 12X12X103 16X16X103 20X20X117 25X25X125 Co5 Radio R1 R1,5 R2 R2,5 R3 R4 R5 R6 R8 R10 R12 1240028 Plaquita de corte con radios 5 0 HSS/Co5, H7 146,63 146,63 146,63 146,63 146,63 146,63 S 240030 Plaquita de corte con radios 12° HSS/Co5, H7 146,63 146,63 146,63 146,63 146,63 146,63 146,63 146,63 186,30 186,30 186,30 "5 240028_R3 ÍS.1 240028_R3 482 Catálogo principal 46
