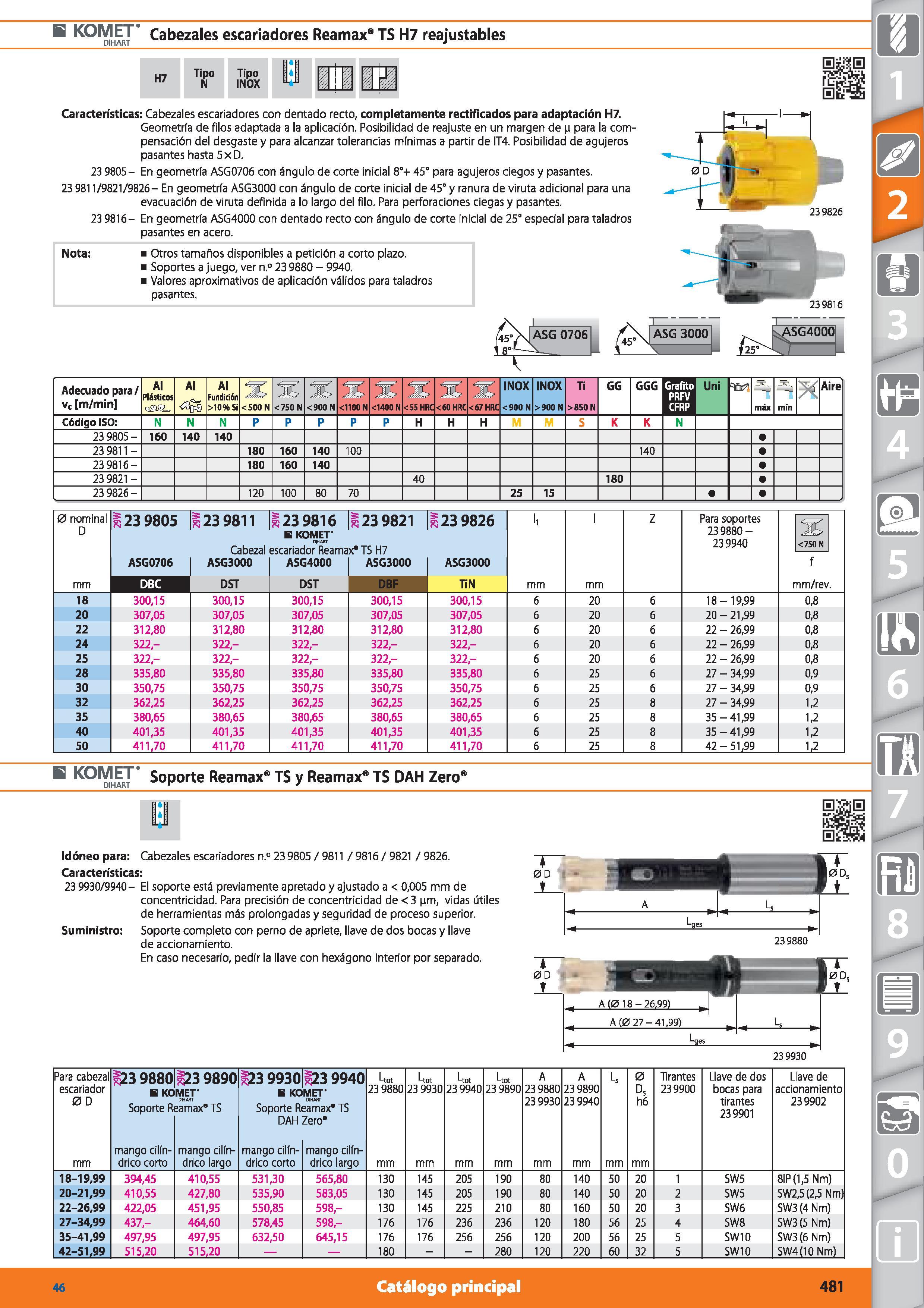

B KOMET’ Cabezales escariadores Reamax TS H7 reajustables H7 Tipo N Tipo INOX Características: Cabezales escariadores con dentado recto, completamente rectificados para adaptación H7. Geometría de filos adaptada a la aplicación. Posibilidad de reajuste en un margen de p para la compensación del desgaste y para alcanzar tolerancias mínimas a partir de IT4. Posibilidad de agujeros pasantes hasta 5xD. 23 9805- En geometría ASG0706 con ángulo de corte inicial 8°+ 45° para agujeros ciegos y pasantes. 23 9811/9821/9826- En geometría ASG3000 con ángulo de corte inicial de 45° y ranura de viruta adicional para una evacuación de viruta definida a lo largo del filo. Para perforaciones ciegas y pasantes. 23 9816- En geometría ASG4000 con dentado recto con ángulo de corte inicial de 25° especial para taladros pasantes en acero. 239826 Nota: Otros tamaños disponibles a petición a corto plazo. i Soportes a juego, ver n.° 23 9880 - 9940. Valores aproximativos de aplicación válidos para taladros 1 ai pasantes. 239816 .. ¡jA \SG4000 Adecuado para/ vc m/min Al Plásticos Al Al Fundición >10% Si <500 N <750 N <900 N <1100 N <1400 N 900 N Ti >850 N GG GGG Grafito PRFV CFRP Uni 'ES' =3 máx mín Aire Código ISO: N N N P P P P P H H H K K N 1 23 9805- 160 140 140 23 9811 - 180 160 140 100 140 23 9816- 180 160 140 23 9821 - 40 180 23 9826- 120 100 80 70 25 15 0 nominal D mm s 23 9805 1123 9811 Cabezal ASG0706 ASG3000 23 9816 239821 E KOMET acrariaHnr Daamav Tí 1-17 S 23 9826 ASG3000 h mm I mm Z Para soportes 239880-239940 <750 N ASG4000 DST ASG3000 f mm/rev. DBC DST DBF TIN 18 300,15 300,15 300,15 300,15 300,15 6 20 6 18-19,99 0,8 20 307,05 307,05 307,05 307,05 307,05 6 20 6 20-21,99 0,8 22 312,80 312,80 312,80 312,80 312,80 6 20 6 22 - 26,99 0,8 24 322- 322,- 322- 322- 322,- 6 20 6 22 - 26,99 0,8 25 322- 322,- 322- 322- 322,- 6 20 6 22 - 26,99 0,8 28 335,80 335,80 335,80 335,80 335,80 6 25 6 27 - 34,99 0,9 30 350,75 350,75 350,75 350,75 350,75 6 25 6 27 - 34,99 0,9 32 362,25 362,25 362,25 362,25 362,25 6 25 8 27 - 34,99 1,2 35 380,65 380,65 380,65 380,65 380,65 6 25 8 35-41,99 1,2 40 401,35 401,35 401,35 401,35 401,35 6 25 8 35-41,99 1,2 50 411,70 411,70 411,70 411,70 411,70 6 25 8 42-51,99 1,2 KOMET’ DIHART Soporte Reamax8 TS y Reamax8 TS DAH Zero IfB Idóneo para: Cabezales escariadores n.° 23 9805 / 9811 / 9816 / 9821 / 9826. Características: 23 9930/9940- El soporte está previamente apretado y ajustado a < 0,005 mm de concentricidad. Para precisión de concentricidad de < 3 pm, vidas útiles de herramientas más prolongadas y seguridad de proceso superior. Suministro: Soporte completo con perno de apriete, llave de dos bocas y llave de accionamiento. En caso necesario, pedir la llave con hexágono interior por separado. A Lqes 239880 , A (0 18-26.99) m L’ A (0 27 - 41,99) Ules 23 9930 Para cabezal escariador 0 D 23 9880 E KO Soporte R 123 9890 MET- eamax" TS 23 9930 23 9940 H KOMET1 Soporte Reamax" TS DAH Zero Uot 23 9880 Uot 23 9930 Uot 239940 Uot 23 9890 A 239880 239930 A 23 9890 23 9940 U 0 Ds h6 Tirantes 239900 Llave de dos bocas para tirantes 239901 Llave de accionamiento 239902 mm mango cilindrico corto mango cilindrico largo mango cilindrico corto mango cilindrico largo mm 18-19,99 394,45 410,55 531,30 565,80 130 145 205 190 80 140 50 20 1 SW5 8IP (1,5 Nm) 20-21,99 410,55 427,80 535,90 583,05 130 145 205 190 80 140 50 20 2 SW5 SW2,5(2,5 Nm) 22-26,99 422,05 451,95 550,85 598- 130 145 225 210 80 160 50 20 3 SW6 SW3 (4 Nm) 27-34,99 437,- 464,60 578,45 598- 176 176 236 236 120 180 56 25 4 SW8 SW3 (5 Nm) 35-41,99 497,95 497,95 632,50 645,15 176 176 256 256 120 200 56 25 5 SW10 SW3 (6 Nm) 42-51,99 515,20 515,20 180 280 120 220 60 32 5 SW10 SW4(10 Nm) 46 Catálogo principal 481
