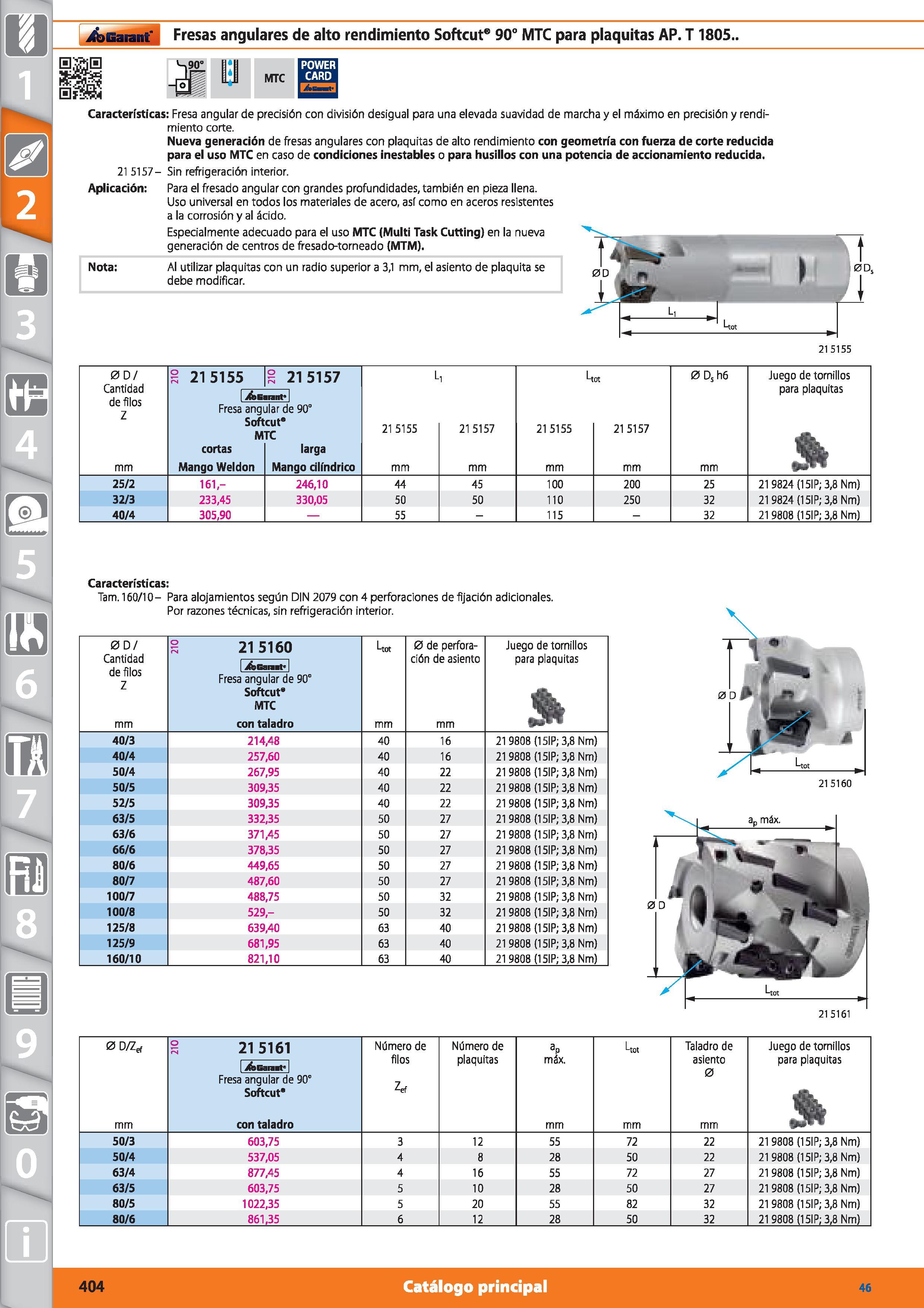

Garant Fresas angulares de alto rendimiento Softcut 90° MTC para plaquitas AP. T 1805.. MTC Características: Fresa angular de precisión con división desigual para una elevada suavidad de marcha y el máximo en precisión y rendimiento corte. Nueva generación de fresas angulares con plaquitas de alto rendimiento con geometría con fuerza de corte reducida para el uso MTC en caso de condiciones inestables o para husillos con una potencia de accionamiento reducida. 21 5157- Sin refrigeración interior. Aplicación: Para el fresado angular con grandes profundidades, también en pieza llena. Uso universal en todos los materiales de acero, así como en aceros resistentes a la corrosión y al ácido. Especialmente adecuado para el uso MTC (Multi Task Cutting) en la nueva generación de centros de fresado-torneado (MTM). Nota: Al utilizar plaquitas con un radio superior a 3,1 mm, el asiento de plaquita se debe modificar. Sr 0D . n L' Uot 1 I 215155 00/ Cantidad de filos Z H 215155 S 215157 L U ot 0Dsh6 Juego de tornillos para plaquitas ,jh 1 XóSmnnt' Fresa angular de 90° Softcut MTC 21 5155 215157 215155 215157 cortas larga % mm Mango Weldon Mango cilindrico mm 25/2 161- 246,10 44 45 100 200 25 21 9824 (15IP; 3,8 Nm) 32/3 233,45 330,05 50 50 110 250 32 219824 (15IP; 3,8 Nm) 40/4 305,90 55 - 115 - 32 219808 (15IP; 3,8 Nm) Características: Tam. 160/10- Para alojamientos según DIN 2079 con 4 perforaciones de fijación adicionales. Por razones técnicas, sin refrigeración interior. 00/ Cantidad de filos Z mm S 215160 I i&Gamt I Uot mm 0 de perforación de asiento mm Juego de tornillos para plaquitas & Fresa angular de 90° Softcut MTC con taladro 40/3 214,48 40 16 219808 (15IP; 3,8 Nm) 40/4 257,60 40 16 219808 (15IP; 3,8 Nm) 50/4 267,95 40 22 219808 (15IP; 3,8 Nm) 50/5 309,35 40 22 219808 (15IP; 3,8 Nm) 52/5 309,35 40 22 219808 (15IP; 3,8 Nm) 63/5 332,35 50 27 219808 (15IP; 3,8 Nm) 63/6 371,45 50 27 219808 (15IP; 3,8 Nm) 66/6 378,35 50 27 219808 (15IP; 3,8 Nm) 80/6 449,65 50 27 219808 (15IP; 3,8 Nm) 80/7 487,60 50 27 219808 (15IP; 3,8 Nm) 100/7 488,75 50 32 219808 (15IP; 3,8 Nm) 100/8 529- 50 32 219808 (15IP; 3,8 Nm) 125/8 639,40 63 40 219808 (15IP; 3,8 Nm) 125/9 681,95 63 40 219808 (15IP; 3,8 Nm) 160/10 821,10 63 40 219808 (15IP; 3,8 Nm) 215160 an máx. 215161 0 D/Zj, mm ° 215161 1 J&Gamt" 1 Fresa angular de 90° Softcut con taladro Número de filos Zrf Número de plaquitas ap máx. mm Uot mm Taladro de asiento 0 mm Juego de tornillos para plaquitas % 50/3 603,75 3 12 55 72 22 219808 (15IP; 3,8 Nm) 50/4 537,05 4 8 28 50 22 219808 (15IP; 3,8 Nm) 63/4 877,45 4 16 55 72 27 21 9808 (15IP; 3,8 Nm) 63/5 603,75 5 10 28 50 27 21 9808 (15IP; 3,8 Nm) 80/5 1022,35 5 20 55 82 32 219808 (15IP; 3,8 Nm) 80/6 861,35 6 12 28 50 32 219808 (15IP; 3,8 Nm) 404 Catálogo principal 46
