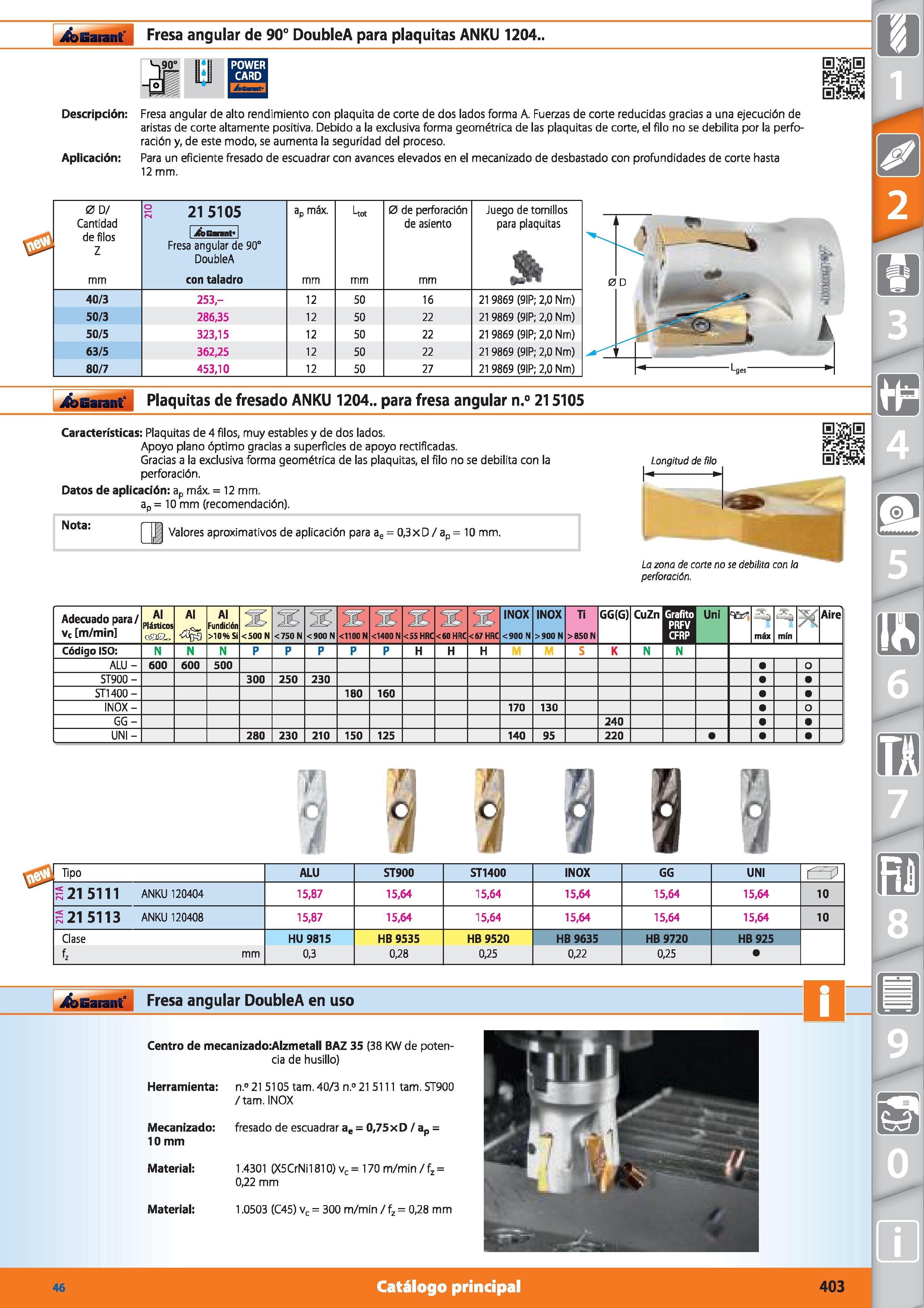

ifenarant" Fresa angular de 90° DoubleA para plaquitas ANKU 1204.. Descripción: Aplicación: Fresa angular de alto rendimiento con plaquita de corte de dos lados forma A. Fuerzas de corte reducidas gracias a una ejecución de aristas de corte altamente positiva. Debido a la exclusiva forma geométrica de las plaquitas de corte, el filo no se debilita por la perforación y, de este modo, se aumenta la seguridad del proceso. Para un eficiente fresado de escuadrar con avances elevados en el mecanizado de desbastado con profundidades de corte hasta 12 mm. 0 D/ Cantidad de filos Z mm S 215105 ap máx. mm Uot mm 0 de perforación de asiento mm Juego de tornillos para plaquitas & I ifeGannt I Fresa angular de 90° DoubleA con taladro 40/3 253,- 12 50 16 21 9869 (9IP; 2,0 Nm) 50/3 286,35 12 50 22 21 9869 (9IP; 2,0 Nm) 50/5 323,15 12 50 22 21 9869 (9IP; 2,0 Nm) 63/5 362,25 12 50 22 21 9869 (9IP; 2,0 Nm) 80/7 453,10 12 50 27 219869 (9IP; 2,0 Nm) jfbGaianf Plaquitas de fresado ANKU 1204.. para fresa angular n.° 215105 Características: Plaquitas de 4 filos, muy estables y de dos lados. Apoyo plano óptimo gracias a superficies de apoyo rectificadas. Gracias a la exclusiva forma geométrica de las plaquitas, el filo no se debilita con la perforación. Datos de aplicación: ap máx. = 12 mm. a0 = 10 mm (recomendación). Nota: Valores aproximativos de aplicación para ae = 0,3 x D / ap = 10 mm. La zona de corte no se debilita con la perforación. Adecuado para/ vc m/min Al Plásticos Al Al Fundición >10% Si <500 N <750 N <900 N <1100N FicH <1400 N 900 N Ti >850 N GG(G) CuZn Grafito PRFV CFRP Uni ¥¡7 máx mín Ai reí j Código ISO: N N N P P P P P H H H K N N 1 1 ALU - 600 600 500 Q ST900 - 300 250 230 ST1400- 180 160 INOX - 170 130 O GG- 240 UNI - 280 230 210 150 125 140 95 220 C¡ 4 q J Tipo ALU ST900 ST1400 INOX GG UNI Érzí’ 21 5111 ANKU 120404 15,87 15,64 15,64 15,64 15,64 15,64 10 215113 ANKU 120408 15,87 15,64 15,64 15,64 15,64 15,64 10 Clase HU 9815 HB 9535 HB 9520 HB 9635 HB 9720 HB 925 fz mm 0,3 0,28 0,25 0,22 0,25 jfcGaiant' Fresa angular DoubleA en uso Centro de mecanizado:Alzmetall BAZ 35 (38 KW de potencia de husillo) Herramienta: n.° 21 5105 tam. 40/3 n.° 21 5111 tam. ST900 /tam. INOX Mecanizado: fresado de escuadrar ae = 0,75xD / ap = 10 mm Material: 1.4301 (X5CrNi1810) vc = 170 m/min / fz = 0,22 mm Material: 1.0503 (C45) vc = 300 m/min /fz = 0,28 mm 46 Catálogo principal 403
