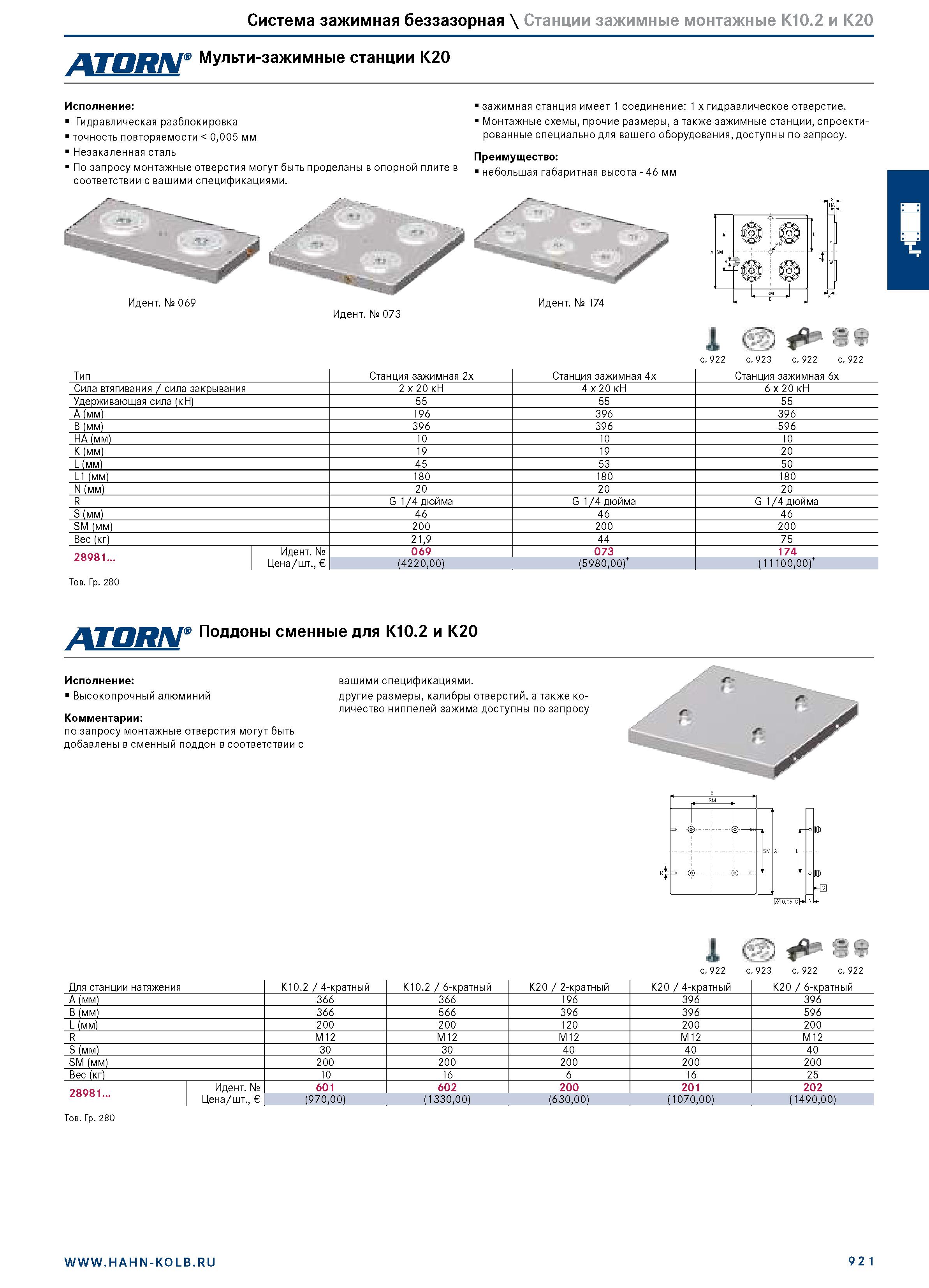

Система зажимная беззазорная \ Станции зажимные монтажные K10.2 и K20 лшш г Мульти-зажимные станции K20 Исполнение: Гидравлическая разблокировка точность повторяемости 0,005 мм Незакаленная сталь По запросу монтажные отверстия могут быть проделаны в опорной плите в соответствии с вашими спецификациями. зажимная станция имеет 1 соединение: 1 x гидравлическое отверстие. Монтажные схемы, прочие размеры, а также зажимные станции, спроектированные специально для вашего оборудования, доступны по запросу. Преимущество: небольшая габаритная высота - 46 мм Идент. № 069 Идент. № 073 Идент. № 174 Тип Станция зажимная 2x Станция зажимная 4x Станция зажимная 6x Сила втягивания / сила закрывания 2 x 20 кН 4 x 20 кН 6 x 20 кН Удерживающая сила (кН) 55 55 55 A (мм) 196 396 396 B (мм) 396 396 596 HA (мм) 10 10 10 K (мм) 19 19 20 L (мм) 45 53 50 L1 (мм) 180 180 180 N (мм) 20 20 20 R G 1/4 дюйма G 1/4 дюйма G 1/4 дюйма S (мм) 46 46 46 SM (мм) 200 200 200 Вес (кг) 21,9 44 75 I Идент. № 069 073 174 28981... Цена/шт., (4220,00) (5980,00)+ (11100,00)+ Тов. Гр. 280 с. 922 с. 923 с. 922 с. 922 АШЖУ г Поддоны сменные для K10.2 и K20 Исполнение: Высокопрочный алюминий Комментарии: по запросу монтажные отверстия могут быть добавлены в сменный поддон в соответствии с вашими спецификациями. другие размеры, калибры отверстий, а также количество ниппелей зажима доступны по запросу SM A L // 0.05 С 1 S SM А Ш9 с. 922 с. 923 с. 922 с. 922 Для станции натяжения K10.2 / 4-кратный K10.2 / 6-кратный K20 / 2-кратный K20 / 4-кратный K20 / 6-кратный A (мм) 366 366 196 396 396 B (мм) 366 566 396 396 596 L (мм) 200 200 120 200 200 R M12 M12 M12 M12 M12 S (мм) 30 30 40 40 40 SM (мм) 200 200 200 200 200 Вес (кг) 10 16 6 16 25 I Идент. № 601 602 200 201 202 28981... Цена/шт., (970,00) (1330,00) (630,00) (1070,00) (1490,00) Тов. Гр. 280 92 1
