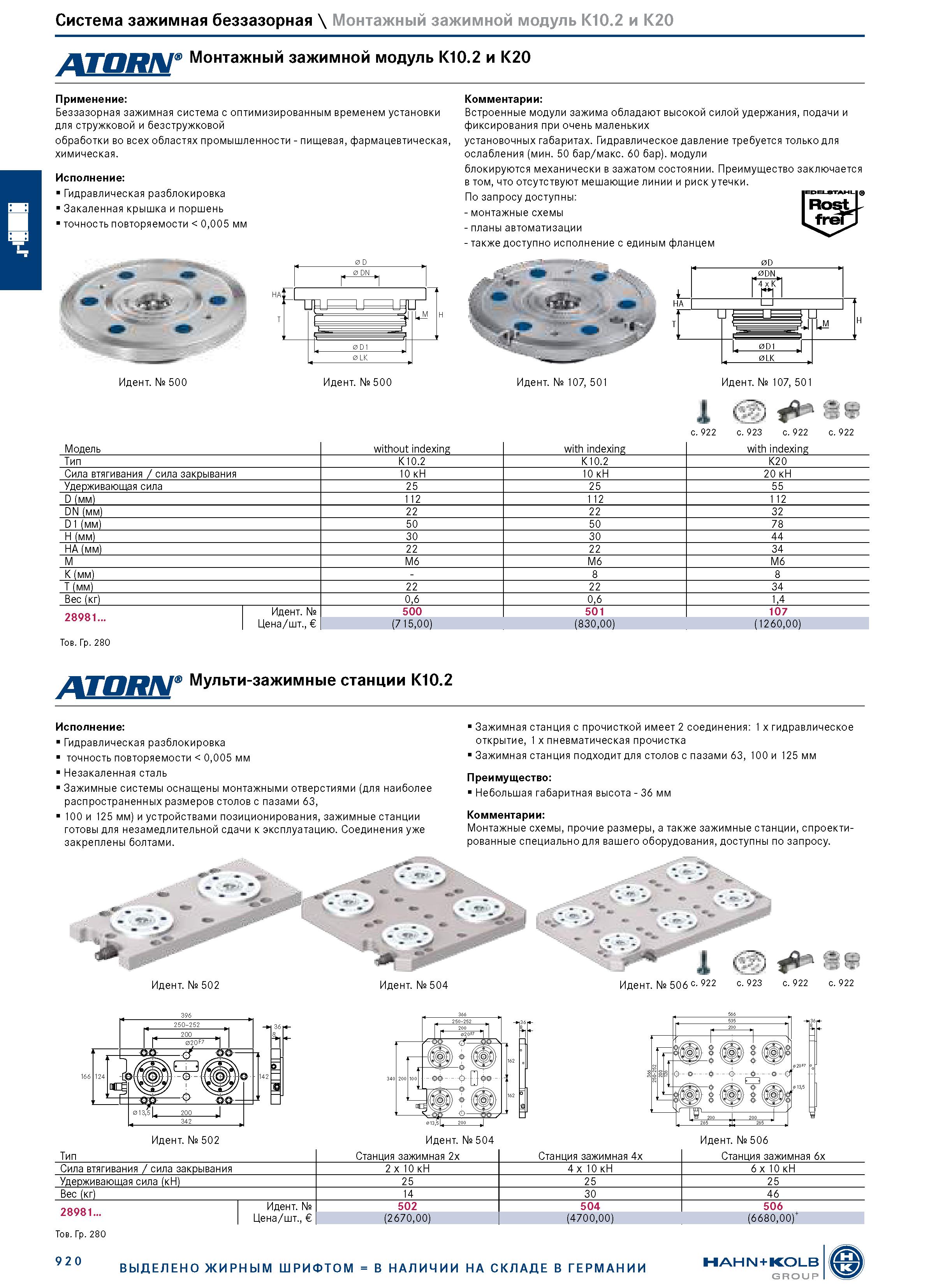

Система зажимная беззазорная \ Монтажный зажимной модуль K10.2 и K20 г Монтажный зажимной модуль K10.2 и K20 Применение: Беззазорная зажимная система с оптимизированным временем установки для стружковой и безстружковой обработки во всех областях промышленности - пищевая, фармацевтическая, химическая. Исполнение: Гидравлическая разблокировка Закаленная крышка и поршень точность повторяемости 0,005 мм Идент. № 500 Комментарии: Встроенные модули зажима обладают высокой силой удержания, подачи и фиксирования при очень маленьких установочных габаритах. Гидравлическое давление требуется только для ослабления (мин. 50 бар/макс. 60 бар). модули блокируются механически в зажатом состоянии. Преимущество заключается в том, что отсутствуют мешающие линии и риск утечки. По запросу доступны: - монтажные схемы - планы автоматизации - также доступно исполнение с единым фланцем 0DN 4 x K n Идент. № 107, 501 Идент. № 107, 501 т чр с. 922 Модель without indexing with indexing with indexing Тип K10.2 K10.2 K20 Сила втягивания / сила закрывания 10 кН 10 кН 20 кН Удерживающая сила 25 25 55 D (мм) 112 112 112 DN (мм) 22 22 32 D1 (мм) 50 50 78 H (мм) 30 30 44 HA (мм) 22 22 34 M M6 M6 M6 K (мм) - 8 8 T (мм) 22 22 34 Вес (кг) 0,6 0,6 1,4 28981... I .. Идент. № Цена/шт., 500 501 107 (715,00) (830,00) (1260,00) Тов. Гр. 280 H с. 922 с. 923 с. 922 Мульти-зажимные станции K10.2 Исполнение: Гидравлическая разблокировка точность повторяемости 0,005 мм Незакаленная сталь Зажимные системы оснащены монтажными отверстиями (для наиболее распространенных размеров столов с пазами 63, 100 и 125 мм) и устройствами позиционирования, зажимные станции готовы для незамедлительной сдачи к эксплуатацию. Соединения уже закреплены болтами. Зажимная станция с прочисткой имеет 2 соединения: 1 x гидравлическое открытие, 1 x пневматическая прочистка Зажимная станция подходит для столов с пазами 63, 100 и 125 мм Преимущество: Небольшая габаритная высота - 36 мм Комментарии: Монтажные схемы, прочие размеры, а также зажимные станции, спроектированные специально для вашего оборудования, доступны по запросу. Идент. № 502 Идент. № 504 Идент. № 506 с. 922 с. 923 с. 922 с. 922 Идент. № 502 Идент. № 504 Идент. № 506 Тип Станция зажимная 2x Станция зажимная 4x Станция зажимная 6x Сила втягивания / сила закрывания 2 x 10 кН 4 x 10 кН 6 x 10 кН Удерживающая сила (кН) 25 25 25 Вес (кг) 14 30 46 I Идент. № 28981... Цена/шт., 502 504 506 (2670,00) (4700,00) (6680,00)+ Тов. Гр. 280 920 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ HAHN+KOLB GROUP 396 36
