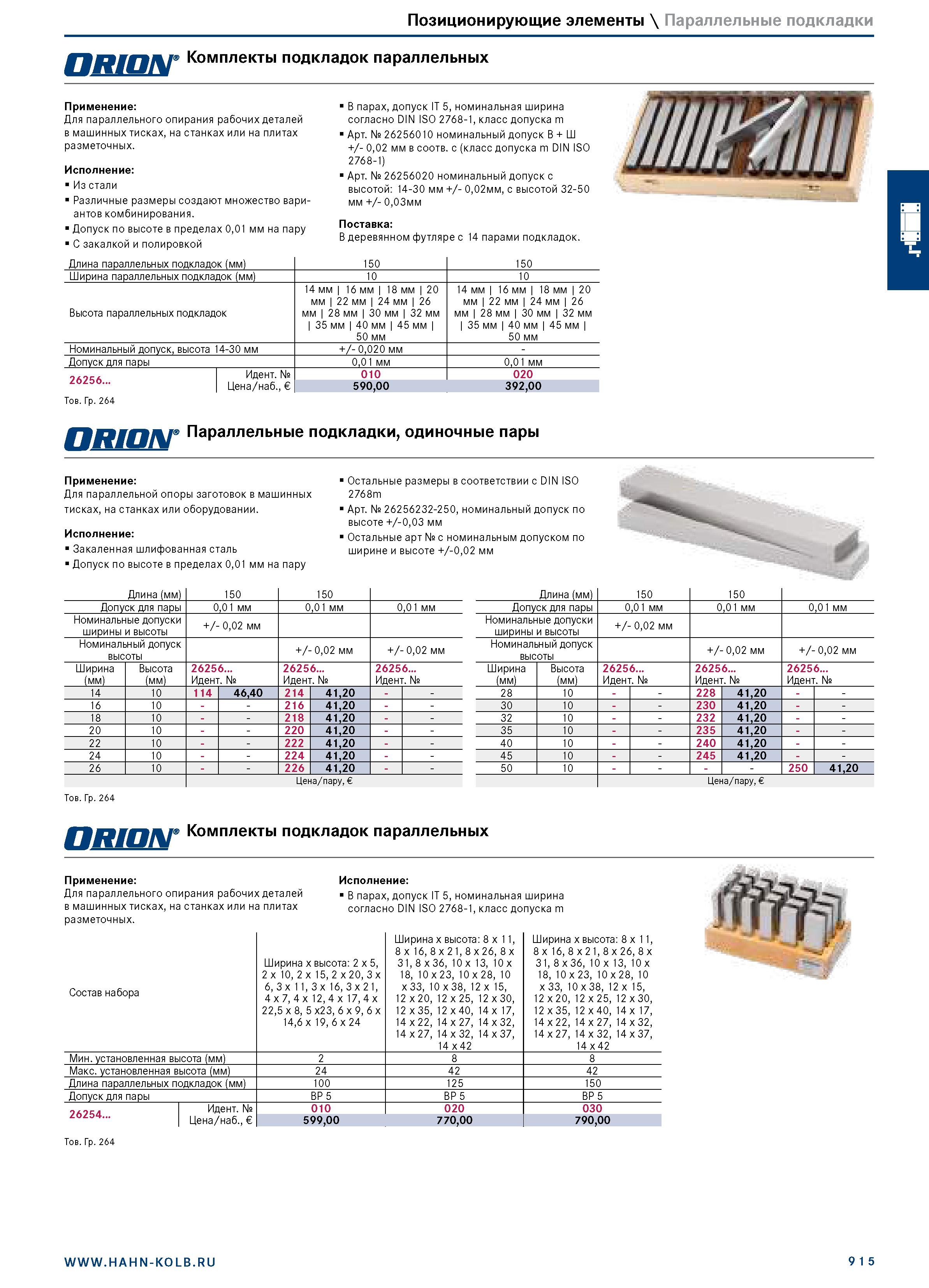

Позиционирующие элементы \ Параллельные подкладки пнтм Комплекты подкладок параллельных Применение: Для параллельного опирания рабочих деталей в машинных тисках, на станках или на плитах разметочных. Исполнение: Из стали Различные размеры создают множество вариантов комбинирования. Допуск по высоте в пределах 0,01 мм на пару С закалкой и полировкой В парах, допуск IT 5, номинальная ширина согласно DIN ISO 2768-1, класс допуска m Арт. № 26256010 номинальный допуск В + Ш +/- 0,02 мм в соотв. с (класс допуска m DIN ISO 2768-1) Арт. № 26256020 номинальный допуск с высотой: 14-30 мм +/- 0,02мм, с высотой 32-50 мм +/- 0,03мм Поставка: В деревянном футляре с 14 парами подкладок. Длина параллельных подкладок (мм) 150 150 Ширина параллельных подкладок (мм) 10 10 Высота параллельных подкладок 14 мм 16 мм 18 мм 20 мм 22 мм 24 мм 26 мм 28 мм 30 мм 32 мм 35 мм 40 мм 45 мм 50 мм 14 мм 16 мм 18 мм 20 мм 22 мм 24 мм 26 мм 28 мм 30 мм 32 мм 35 мм 40 мм 45 мм 50 мм Номинальный допуск, высота 14-30 мм +/- 0,020 мм - Допуск для пары 0,01 мм 0,01 мм I Идент. № 26256- Цена/наб., 010 020 590,00 392,00 Тов. Гр. 264 авшаг г Параллельные подкладки, одиночные пары Применение: Для параллельной опоры заготовок в машинных тисках, на станках или оборудовании. Исполнение: Закаленная шлифованная сталь Допуск по высоте в пределах 0,01 мм на пару Остальные размеры в соответствии с DIN ISO 2768m Арт. № 26256232-250, номинальный допуск по высоте +/-0,03 мм Остальные арт № с номинальным допуском по ширине и высоте +/-0,02 мм Длина (мм) 150 150 Допуск для пары 0,01 мм 0,01 мм 0,01 мм Номинальные допуски ширины и высоты +/- 0,02 мм Номинальный допуск высоты +/- 0,02 мм +/- 0,02 мм Ширина (мм) Высота (мм) 26256... Идент. № 26256... Идент. № 26256... Идент. № 14 10 114 46,40 214 41,20 - - 16 10 - - 216 41,20 - - 18 10 - - 218 41,20 - - 20 10 - - 220 41,20 - - 22 10 - - 222 41,20 - - 24 10 - - 224 41,20 - - 26 10 - - 226 41,20 - - Цена/пару, Длина (мм) 150 150 Допуск для пары 0,01 мм 0,01 мм 0,01 мм Номинальные допуски ширины и высоты +/- 0,02 мм Номинальный допуск высоты +/- 0,02 мм +/- 0,02 мм Ширина (мм) Высота (мм) 26256... Идент. № 26256... Идент. № 26256... Идент. № 28 10 - - 228 41,20 - - 30 10 - - 230 41,20 - - 32 10 - - 232 41,20 - - 35 10 - - 235 41,20 - - 40 10 - - 240 41,20 - - 45 10 - - 245 41,20 - - 50 10 - - - - 250 41,20 Цена/пару, Тов. Гр. 264 авшаг г Комплекты подкладок параллельных Применение: Для параллельного опирания рабочих деталей в машинных тисках, на станках или на плитах разметочных. Исполнение: В парах, допуск IT 5, номинальная ширина согласно DIN ISO 2768-1, класс допуска m Состав набора Ширина x высота: 2 x 5, 2 x 10, 2 x 15, 2 x 20, 3 x 6, 3 x 11, 3 x 16, 3 x 21, 4 x 7, 4 x 12, 4 x 17, 4 x 22,5 x 8, 5 x23, 6 x 9, 6 x 14,6 x 19, 6 x 24 Ширина x высота: 8 x 11, 8 x 16, 8 x 21, 8 x 26, 8 x 31, 8 x 36, 10 x 13, 10 x 18, 10 x 23, 10 x 28, 10 x 33, 10 x 38, 12 x 15, 12 x 20, 12 x 25, 12 x 30, 12 x 35, 12 x 40, 14 x 17, 14 x 22, 14 x 27, 14 x 32, 14 x 27, 14 x 32, 14 x 37, 14 x 42 Ширина x высота: 8 x 11, 8 x 16, 8 x 21, 8 x 26, 8 x 31, 8 x 36, 10 x 13, 10 x 18, 10 x 23, 10 x 28, 10 x 33, 10 x 38, 12 x 15, 12 x 20, 12 x 25, 12 x 30, 12 x 35, 12 x 40, 14 x 17, 14 x 22, 14 x 27, 14 x 32, 14 x 27, 14 x 32, 14 x 37, 14 x 42 Мин. установленная высота (мм) 2 8 8 Макс. установленная высота (мм) 24 42 42 Длина параллельных подкладок (мм) 100 125 150 Допуск для пары ВР 5 ВР 5 ВР 5 26254 Идент. № 010 020 030 26254... Цена/наб., 599,00 770,00 790,00 Тов. Гр. 264 9 1 5
