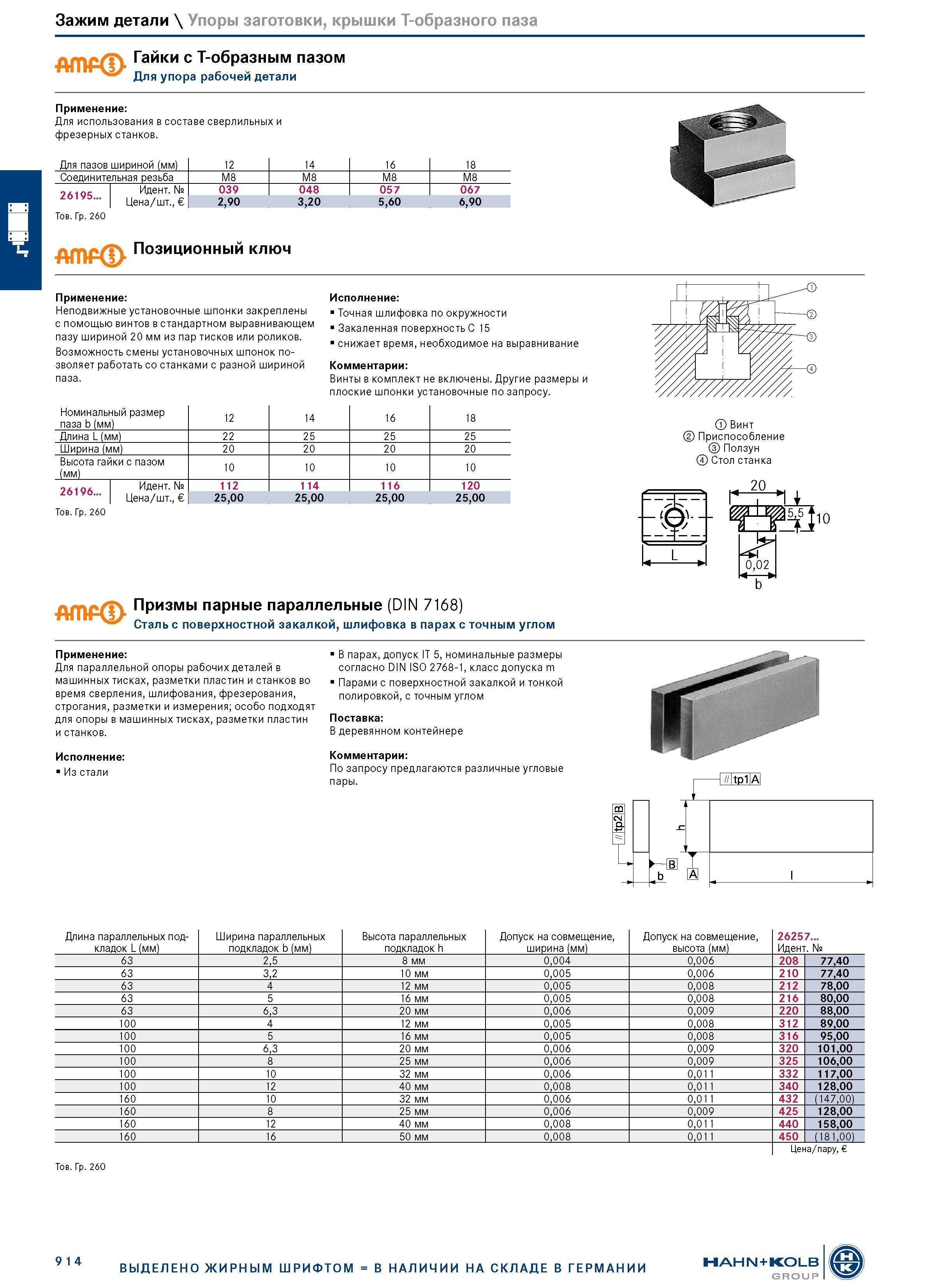

Зажим детали \ Упоры заготовки, крышки T-образного паза Гайки с T-образным пазом Для упора рабочей детали Применение: Для использования в составе сверлильных и фрезерных станков. Для пазов шириной (мм) 12 14 16 18 Соединительная резьба M8 M8 M8 M8 26195... I .. Идент. № Цена/шт., 039 048 057 067 2,90 3,20 5,60 6,90 Тов. Гр. 260 АШРф Позиционный ключ Применение: Неподвижные установочные шпонки закреплены с помощью винтов в стандартном выравнивающем пазу шириной 20 мм из пар тисков или роликов. Возможность смены установочных шпонок позволяет работать со станками с разной шириной паза. Исполнение: Точная шлифовка по окружности Закаленная поверхностьC 15 снижает время, необходимое на выравнивание Комментарии: Винты в комплект не включены. Другие размеры и плоские шпонки установочные по запросу. Номинальный размер паза b (мм) 12 14 16 18 Длина L (мм) 22 25 25 25 Ширина (мм) 20 20 20 20 Высота гайки с пазом (мм) 10 10 10 10 26196... I ,,Идент. № Цена/шт., 112 114 116 120 25,00 25,00 25,00 25,00 Тов. Гр. 260 АШРф Призмы парные параллельные (DIN 7168) Сталь с поверхностной закалкой, шлифовка в парах с точным углом 0 Винт Приспособление Ползун Стол станка 10 Применение: Для параллельной опоры рабочих деталей в машинных тисках, разметки пластин и станков во время сверления, шлифования, фрезерования, строгания, разметки и измерения; особо подходят для опоры в машинных тисках, разметки пластин и станков. Исполнение: Из стали В парах, допуск IT 5, номинальные размеры согласно DIN ISO 2768-1, класс допуска m Парами с поверхностной закалкой и тонкой полировкой, с точным углом Поставка: В деревянном контейнере Комментарии: По запросу предлагаются различные угловые пары. Длина параллельных подкладок L (мм) Ширина параллельных подкладок b (мм) Высота параллельных подкладок h Допуск на совмещение, ширина (мм) Допуск на совмещение, высота (мм) 26257... Идент. № 63 2,5 8 мм 0,004 0,006 208 77,40 63 3,2 10 мм 0,005 0,006 210 77,40 63 4 12 мм 0,005 0,008 212 78,00 63 5 16 мм 0,005 0,008 216 80,00 63 6,3 20 мм 0,006 0,009 220 88,00 100 4 12 мм 0,005 0,008 312 89,00 100 5 16 мм 0,005 0,008 316 95,00 100 6,3 20 мм 0,006 0,009 320 101,00 100 8 25 мм 0,006 0,009 325 106,00 100 10 32 мм 0,006 0,011 332 117,00 100 12 40 мм 0,008 0,011 340 128,00 160 10 32 мм 0,006 0,011 432 (147,00) 160 8 25 мм 0,006 0,009 425 128,00 160 12 40 мм 0,008 0,011 440 158,00 160 16 50 мм 0,008 0,011 450 (181,00) Цена/пару, Тов. Гр. 260 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ HAHN + KOLB GROUP
