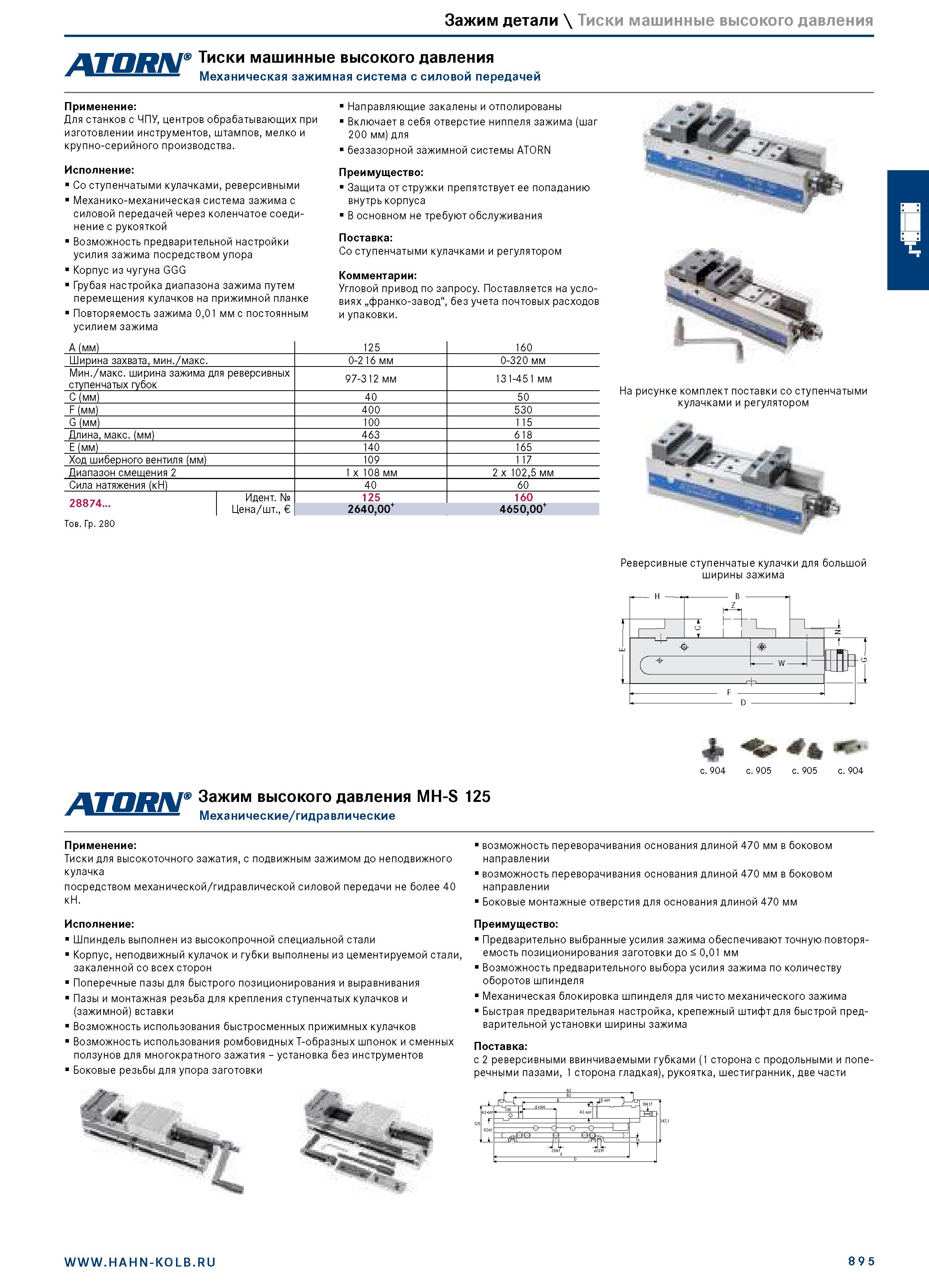

Зажим детали \ Тиски машинные высокого давления г Тиски машинные высокого давления Механическая зажимная система с силовой передачей Применение: Для станков с ЧПУ, центров обрабатывающих при изготовлении инструментов, штампов, мелко и крупно-серийного производства. Исполнение: Со ступенчатыми кулачками, реверсивными Механико-механическая система зажима с силовой передачей через коленчатое соединение с рукояткой Возможность предварительной настройки усилия зажима посредством упора Корпус из чугуна GGG Грубая настройка диапазона зажима путем перемещения кулачков на прижимной планке Повторяемость зажима 0,01 мм с постоянным усилием зажима Направляющие закалены и отполированы Включает в себя отверстие ниппеля зажима (шаг 200 мм) для беззазорной зажимной системы ATORN Преимущество: Защита от стружки препятствует ее попаданию внутрь корпуса В основном не требуют обслуживания Поставка: Со ступенчатыми кулачками и регулятором Комментарии: Угловой привод по запросу. Поставляется на условиях „франко-завод“, без учета почтовых расходов и упаковки. A (мм) 125 160 Ширина захвата, мин./макс. 0-216 мм 0-320 мм Мин./макс. ширина зажима для реверсивных ступенчатых губок 97-312 мм 131-451 мм C (мм) 40 50 F (мм) 400 530 G (мм) 100 115 Длина, макс. (мм) 463 618 E (мм) 140 165 Ход шиберного вентиля (мм) 109 117 Диапазон смещения 2 1x 108 мм 2 x 102,5 мм Сила натяжения (кН) 40 60 28874... Идент. № 125 160 Цена/шт., 2640,00+ 4650,00+ На рисунке комплект поставки со ступенчатыми кулачками и регулятором Тов. Гр. 280 Реверсивные ступенчатые кулачки для большой ширины зажима ' Зажим высокого давления MH-S 125 Механические/гидравлические J. -С с. 904 с. 905 с. 905 с. 904 Применение: Тиски для высокоточного зажатия, с подвижным зажимом до неподвижного кулачка посредством механической/гидравлической силовой передачи не более 40 кН. Исполнение: Шпиндель выполнен из высокопрочной специальной стали Корпус, неподвижный кулачок и губки выполнены из цементируемой стали, закаленной со всех сторон Поперечные пазы для быстрого позиционирования и выравнивания Пазы и монтажная резьба для крепления ступенчатых кулачков и (зажимной) вставки Возможность использования быстросменных прижимных кулачков Возможность использования ромбовидных Т-образных шпонок и сменных ползунов для многократного зажатия - установка без инструментов Боковые резьбы для упора заготовки возможность переворачивания основания длиной 470 мм в боковом направлении возможность переворачивания основания длиной 470 мм в боковом направлении Боковые монтажные отверстия для основания длиной 470 мм Преимущество: Предварительно выбранные усилия зажима обеспечивают точную повторяемость позиционирования заготовки до 0,01 мм Возможность предварительного выбора усилия зажима по количеству оборотов шпинделя Механическая блокировка шпинделя для чисто механического зажима Быстрая предварительная настройка, крепежный штифт для быстрой предварительной установки ширины зажима Поставка: с 2 реверсивными ввинчиваемыми губками (1 сторона с продольными и поперечными пазами, 1 сторона гладкая), рукоятка, шестигранник, две части J 43 4011 pin t еь-о-ж L- 1 895
