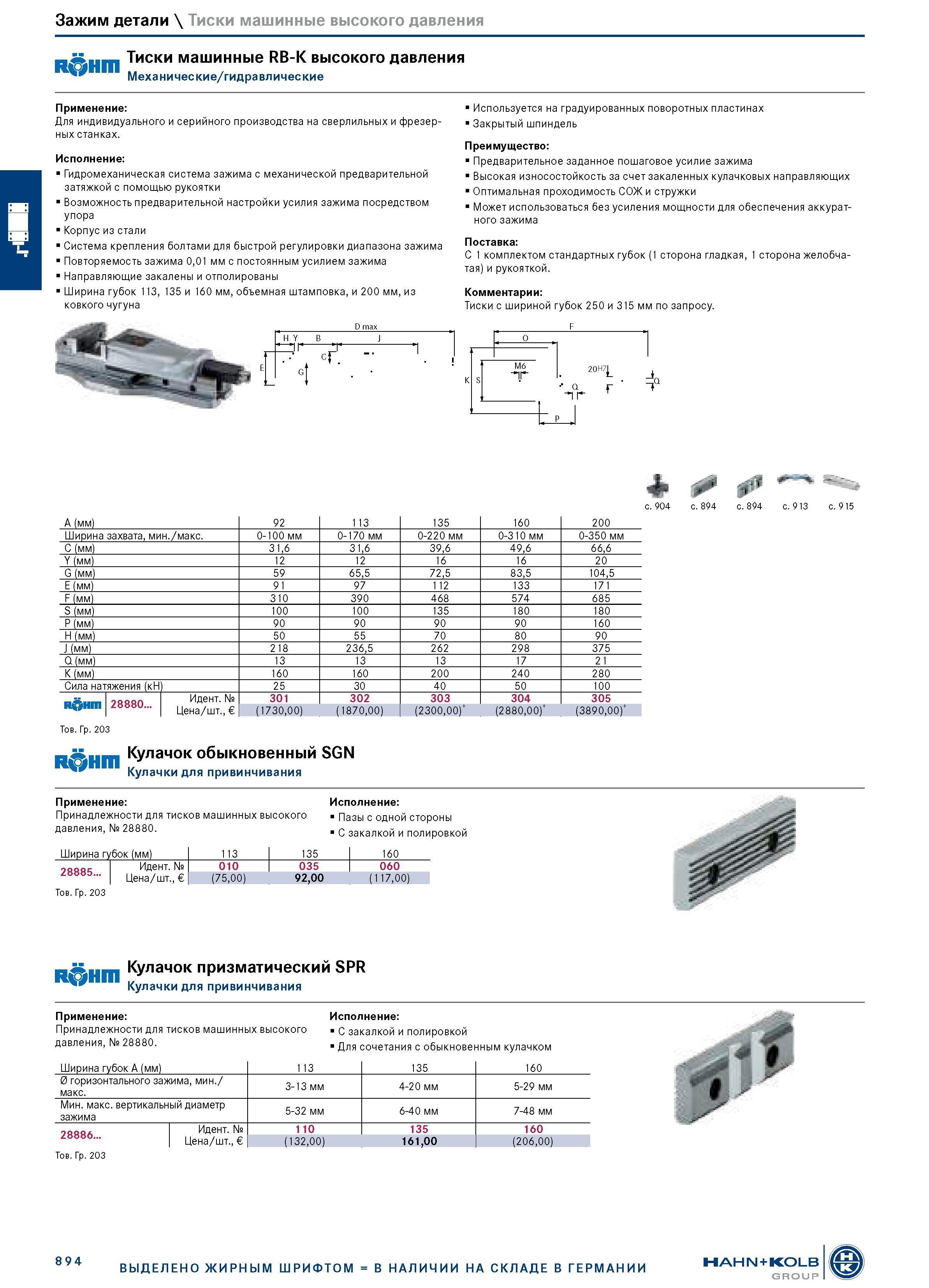

Зажим детали \ Тиски машинные высокого давления Тиски машинные RB-K высокого давления Механические/гидравлические Применение: Для индивидуального и серийного производства на сверлильных и фрезерных станках. Исполнение: Гидромеханическая система зажима с механической предварительной затяжкой с помощью рукоятки Возможность предварительной настройки усилия зажима посредством упора Корпус из стали Система крепления болтами для быстрой регулировки диапазона зажима Повторяемость зажима 0,01 мм с постоянным усилием зажима Направляющие закалены и отполированы Ширина губок 113, 135 и 160 мм, объемная штамповка, и 200 мм, из ковкого чугуна Используется на градуированных поворотных пластинах Закрытый шпиндель Преимущество: Предварительное заданное пошаговое усилие зажима Высокая износостойкость за счет закаленных кулачковых направляющих Оптимальная проходимость СОЖ и стружки Может использоваться без усиления мощности для обеспечения аккуратного зажима Поставка: С 1 комплектом стандартных губок (1 сторона гладкая, 1 сторона желобчатая) и рукояткой. Комментарии: Тиски с шириной губок 250 и 315 мм по запросу. A (мм) 92 113 135 160 200 Ширина захвата, мин./макс. 0-100 мм 0-170 мм 0-220 мм 0-310 мм 0-350 мм C (мм) 31,6 31,6 39,6 49,6 66,6 Y (мм) 12 12 16 16 20 G (мм) 59 65,5 72,5 83,5 104,5 E (мм) 91 97 112 133 171 F (мм) 310 390 468 574 685 S (мм) 100 100 135 180 180 P (мм) 90 90 90 90 160 H (мм) 50 55 70 80 90 J (мм) 218 236,5 262 298 375 Q (мм) 13 13 13 17 21 K (мм) 160 160 200 240 280 Сила натяжения (кН) 25 30 40 50 100 301 302 303 304 305 н&нт 28880... Цена/шт., (1730,00) (1870,00) (2300,00)+ (2880,00)+ (3890,00)+ Тов. Гр. 203 R Hm Кулачок обыкновенный SGN Кулачки для привинчивания Применение: Принадлежности для тисков машинных высокого давления, № 28880. Исполнение: Пазы с одной стороны С закалкой и полировкой Ширина губок (мм) 113 135 160 28885.. I Идент. № 010 035 060 Цена/шт., (75,00) 92,00 (117,00) Тов. Гр. 203 с. 904 с. 894 с. 894 Кулачок призматический SPR R Hm Кулачки для привинчивания Применение: Принадлежности для тисков машинных высокого давления, № 28880. Исполнение: С закалкой и полировкой Для сочетания с обыкновенным кулачком Ширина губок A (мм) 113 135 160 0 горизонтального зажима, мин./ макс. 3-13 мм 4-20 мм 5-29 мм Мин. макс. вертикальный диаметр зажима 5-32 мм 6-40 мм 7-48 мм 28886... I ,, Идент. № Цена/шт., 110 135 160 (132,00) 161,00 (206,00) Тов. Гр. 203 894 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ НАН N + KOLB GROUP
