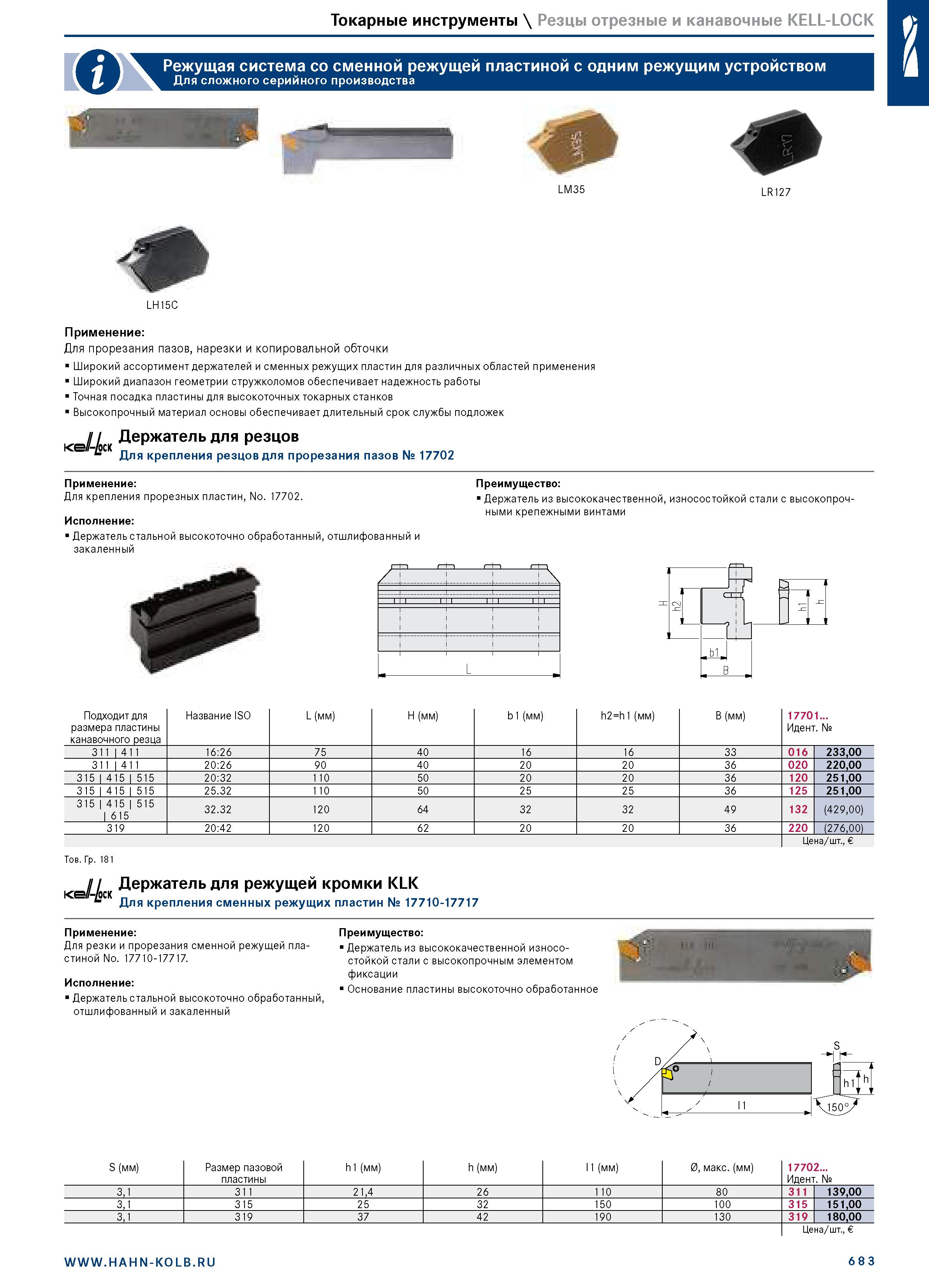

Токарные инструменты \ Резцы отрезные и канавочные KELL-LOCK Режущая система со сменной режущей пластиной с одним режущим устройством Для сложного серийного производства -0 LM35 LR127 LH15C Применение: Для прорезания пазов, нарезки и копировальной обточки Широкий ассортимент держателей и сменных режущих пластин для различных областей применения Широкий диапазон геометрии стружколомов обеспечивает надежность работы Точная посадка пластины для высокоточных токарных станков Высокопрочный материал основы обеспечивает длительный срок службы подложек II Держатель для резцов Для крепления резцов для прорезания пазов № 17702 Применение: Для крепления прорезных пластин, No. 17702. Исполнение: Держатель стальной высокоточно обработанный, отшлифованный и закаленный Преимущество: Держатель из высококачественной, износостойкой стали с высокопрочными крепежными винтами / \ L Подходит для размера пластины канавочного резца Название ISO L (мм) H (мм) b1 (мм) h2=h1(мм) B (мм) 17701... Идент. № 311 411 16:26 75 40 16 16 33 016 233,00 311 411 20:26 90 40 20 20 36 020 220,00 315 415 515 20:32 110 50 20 20 36 120 251,00 315 415 515 25.32 110 50 25 25 36 125 251,00 315 415 515 615 32.32 120 64 32 32 49 132 (429,00) 319 20:42 120 62 20 20 36 220 (276,00) Тов. Гр. 181 11 Держатель для режущей кромки KLK Для крепления сменных режущих пластин № 17710-17717 Цена/шт., Применение: Для резки и прорезания сменной режущей пластиной No. 17710-17717. Исполнение: Держатель стальной высокоточно обработанный, отшлифованный и закаленный Преимущество: Держатель из высококачественной износостойкой стали с высокопрочным элементом фиксации Основание пластины высокоточно обработанное -1-1 /g° 1 \ 1 ' hi N я М Р S S (мм) Размер пазовой пластины h1 (мм) h (мм) l1 (мм) 0, макс. (мм) 17702... Идент. № 3,1 311 21,4 26 110 80 311 139,00 3,1 315 25 32 150 100 315 151,00 3,1 319 37 42 190 130 319 180,00 Цена/шт., 683
