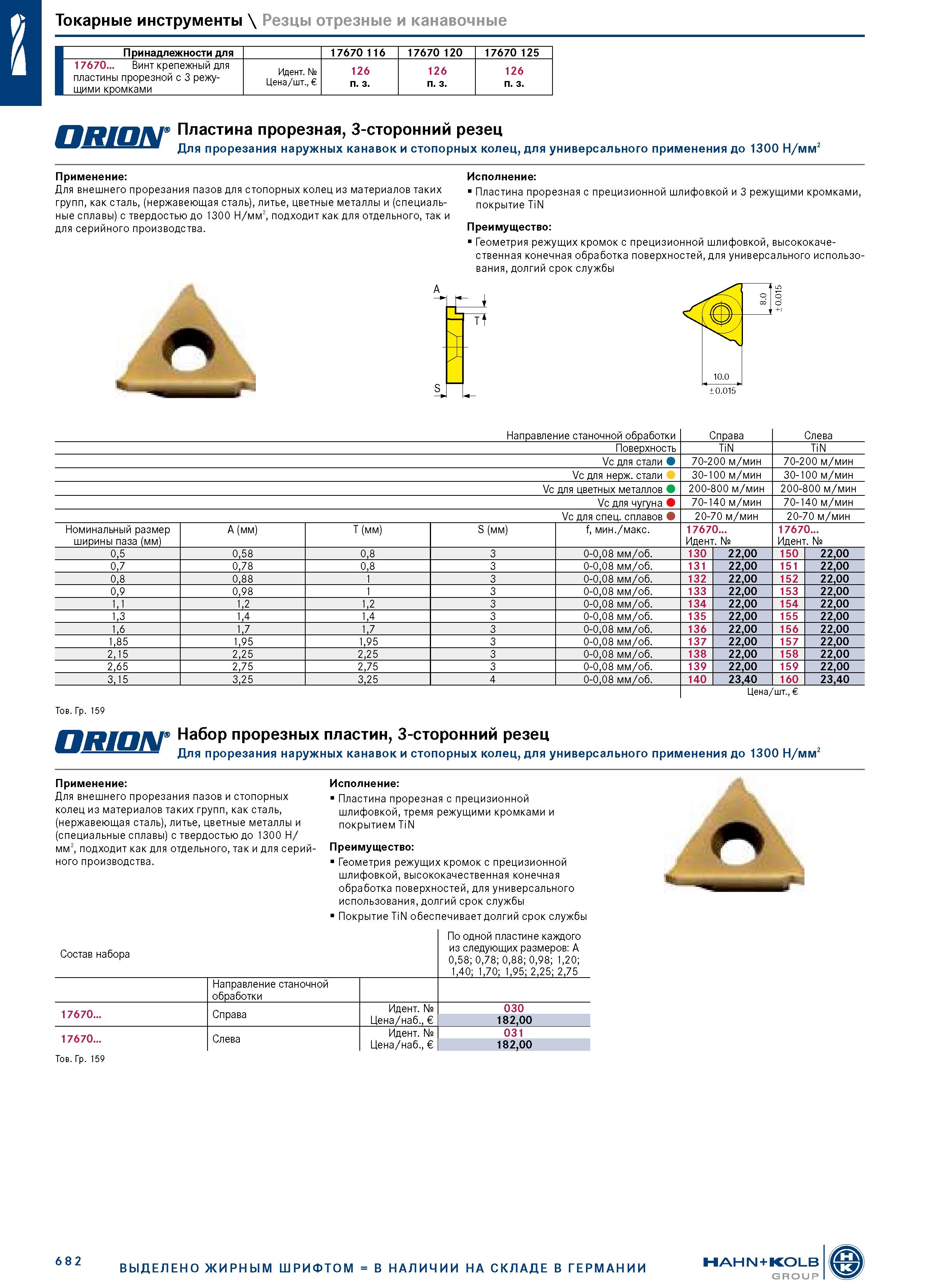

Токарные инструменты \ Резцы отрезные и канавочные Принадлежности для 17670 116 17670 120 17670 125 17670... Винт крепежный для 126 126 126 пластины прорезной с 3 режущими кромками Цена/шт., п. з. п. з. п. з. Пластина прорезная, 3-сторонний резец - Для прорезания наружных канавок и стопорных колец, для универсального применения до 1300 Н/мм2 Применение: Для внешнего прорезания пазов для стопорных колец из материалов таких групп, как сталь, (нержавеющая сталь), литье, цветные металлы и (специальные сплавы) с твердостью до 1300 Н/мм2, подходит как для отдельного, так и для серийного производства. Исполнение: Пластина прорезная с прецизионной шлифовкой и 3 режущими кромками, покрытие TiN Преимущество: Геометрия режущих кромок с прецизионной шлифовкой, высококачественная конечная обработка поверхностей, для универсального использования, долгий срок службы о 10.0 Направление станочной обработки Справа Слева Поверхность TiN TiN Vc для стали 70-200 м/мин 70-200 м/мин Vc для нерж. стали 30-1 00 м/мин 30-1 00 м/мин Vc для цветных металлов 200-800 м/мин 200-800 м/мин Vc для чугуна 70-140 м/мин 70-140 м/мин Vc для спец. сплавов 20-70 м/мин 20-70 м/мин Номинальный размер ширины паза (мм) A (мм) T (мм) S (мм) f, мин./макс. 17670... Идент. № 17670... Идент. № 0,5 0,58 0,8 3 0-0,08 мм/об. 130 22,00 150 22,00 0,7 0,78 0,8 3 0-0,08 мм/об. 131 22,00 151 22,00 0,8 0,88 1 3 0-0,08 мм/об. 132 22,00 152 22,00 0,9 0,98 1 3 0-0,08 мм/об. 133 22,00 153 22,00 1,1 1,2 1,2 3 0-0,08 мм/об. 134 22,00 154 22,00 1,3 1,4 1,4 3 0-0,08 мм/об. 135 22,00 155 22,00 1,6 1,7 1,7 3 0-0,08 мм/об. 136 22,00 156 22,00 1,85 1,95 1,95 3 0-0,08 мм/об. 137 22,00 157 22,00 2,15 2,25 2,25 3 0-0,08 мм/об. 138 22,00 158 22,00 2,65 2,75 2,75 3 0-0,08 мм/об. 139 22,00 159 22,00 3,15 3,25 3,25 4 0-0,08 мм/об. 140 23,40 160 23,40 Тов. Гр. 159 Цена/шт., Набор прорезных пластин, 3-сторонний резец - Для прорезания наружных канавок и стопорных колец, для универсального применения до 1300 Н/мм2 Применение: Для внешнего прорезания пазов и стопорных колец из материалов таких групп, как сталь, (нержавеющая сталь), литье, цветные металлы и (специальные сплавы) с твердостью до 1300 Н/ мм2, подходит как для отдельного, так и для серийного производства. Исполнение: Пластина прорезная с прецизионной шлифовкой, тремя режущими кромками и покрытием TiN Преимущество: Геометрия режущих кромок с прецизионной шлифовкой, высококачественная конечная обработка поверхностей, для универсального использования, долгий срок службы Покрытие TiN обеспечивает долгий срок службы По одной пластине каждого Состав набора из следующих размеров: A 0,58; 0,78; 0,88; 0,98; 1,20; 1,40; 1,70; 1,95; 2,25; 2,75 Направление станочной обработки 17670... Справа Идент. № 030 Цена/наб., 182,00 17670... Слева Идент. № 031 Цена/наб., 182,00 Тов. Гр. 159 682 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ HAHN+KOLB GROUP A S
