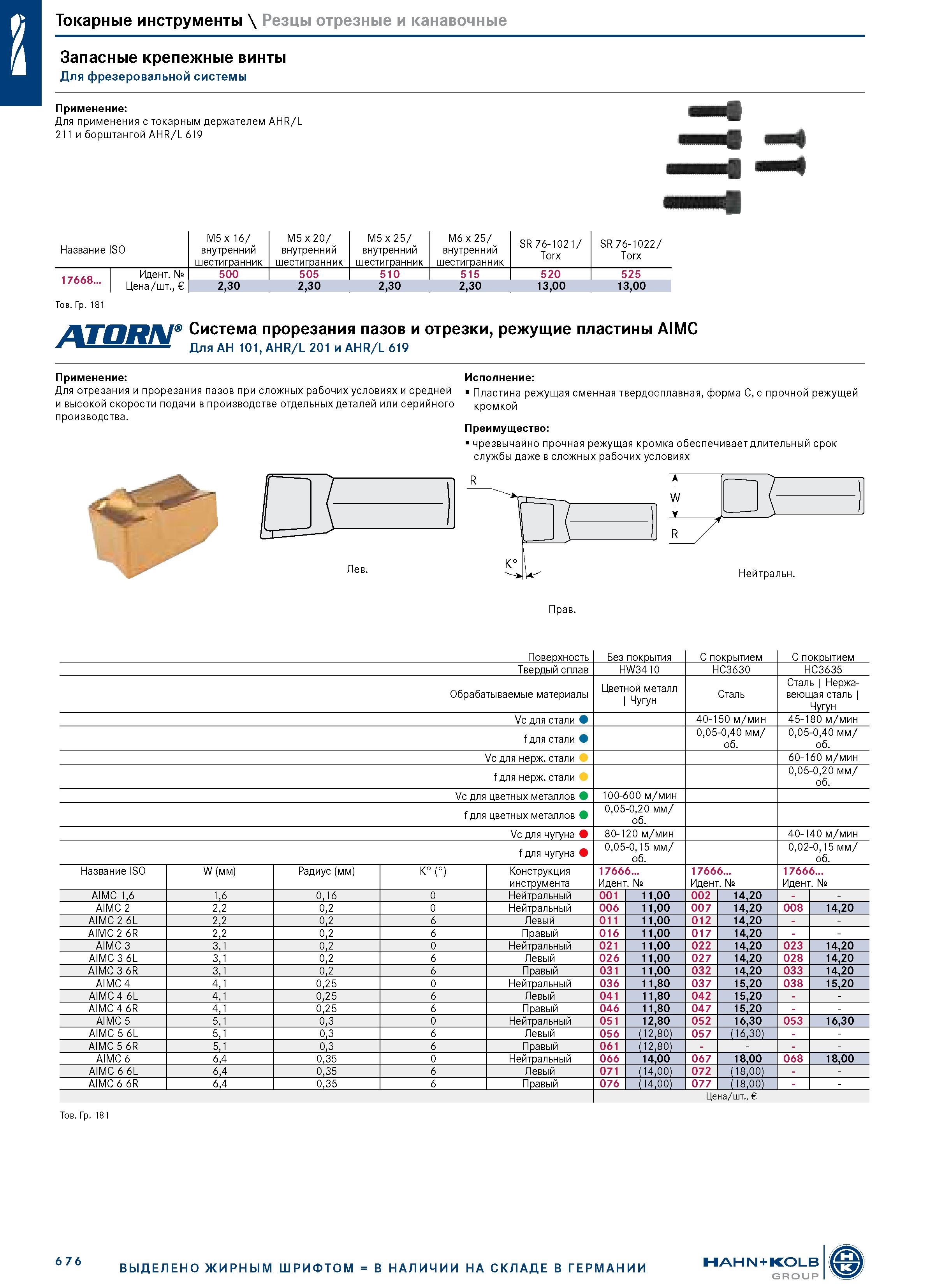

Токарные инструменты \ Резцы отрезные и канавочные Запасные крепежные винты Для фрезеровальной системы Применение: Для применения с токарным держателем AHR/L 211 и борштангой AHr/l 619 Название ISO M5 x 16/ внутренний M5 x 20/ внутренний M5x25/ внутренний M6 x 25/ внутренний SR 76-1021/ Torx SR 76-1022/ Torx шестигранник шестигранник шестигранник шестигранник I Идент. № 17668- Цена/шт., 500 505 510 515 520 525 2,30 2,30 2,30 2,30 13,00 13,00 Тов. Гр. 181 Система прорезания пазов и отрезки, режущие пластины AIMC Для AH 101, AHR/L 201 и AHR/L 619 Применение: Для отрезания и прорезания пазов при сложных рабочих условиях и средней и высокой скорости подачи в производстве отдельных деталей или серийного производства. Лев. Исполнение: Пластина режущая сменная твердосплавная, форма C, с прочной режущей кромкой Преимущество: чрезвычайно прочная режущая кромка обеспечивает длительный срок службы даже в сложных рабочих условиях R I 7- W (- 1 . J-l Нейтральн. Прав. Поверхность Без покрытия С покрытием С покрытием Твердый сплав HW3410 HC3630 HC3635 Обрабатываемые материалы Цветной металл Чугун Сталь Сталь Нержавеющая сталь Чугун Vc для стали 40-150 м/мин 45-180 м/мин fдля стали 0,05-0,40 мм/ об. 0,05-0,40 мм/ об. Vc для нерж. стали 60-160 м/мин f для нерж. стали 0,05-0,20 мм/ об. Vc для цветных металлов 100-600 м/мин f для цветных металлов 0,05-0,20 мм/ об. Vc для чугуна 80-120 м/мин 40-140 м/мин f для чугуна 0,05-0,15 мм/ об. 0,02-0,15 мм/ об. Название ISO W (мм) Радиус (мм) K° (°) Конструкция инструмента 17666... Идент. № 17666... Идент. № 17666... Идент. № AIMC 1,6 1,6 0,16 0 Нейтральный 001 11,00 002 14,20 - - AIMC 2 2,2 0,2 0 Нейтральный 006 11,00 007 14,20 008 14,20 AIMC 2 6L 2,2 0,2 6 Левый 011 11,00 012 14,20 - - AIMC 2 6R 2,2 0,2 6 Правый 016 11,00 017 14,20 - - AIMC 3 3,1 0,2 0 Нейтральный 021 11,00 022 14,20 023 14,20 AIMC 3 6L 3,1 0,2 6 Левый 026 11,00 027 14,20 028 14,20 AIMC 3 6R 3,1 0,2 6 Правый 031 11,00 032 14,20 033 14,20 AIMC 4 4,1 0,25 0 Нейтральный 036 11,80 037 15,20 038 15,20 AIMC 4 6L 4,1 0,25 6 Левый 041 11,80 042 15,20 - - AIMC 4 6R 4,1 0,25 6 Правый 046 11,80 047 15,20 - - AIMC 5 5,1 0,3 0 Нейтральный 051 12,80 052 16,30 053 16,30 AIMC 5 6L 5,1 0,3 6 Левый 056 (12,80) 057 (16,30) - - AIMC 5 6R 5,1 0,3 6 Правый 061 (12,80) - - - - AIMC 6 6,4 0,35 0 Нейтральный 066 14,00 067 18,00 068 18,00 AIMC 6 6L 6,4 0,35 6 Левый 071 (14,00) 072 (18,00) - - AIMC 6 6R 6,4 0,35 6 Правый 076 (14,00) 077 (18,00) - - Цена/шт., Тов. Гр. 181 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ HAHN + KOLB GROUP
