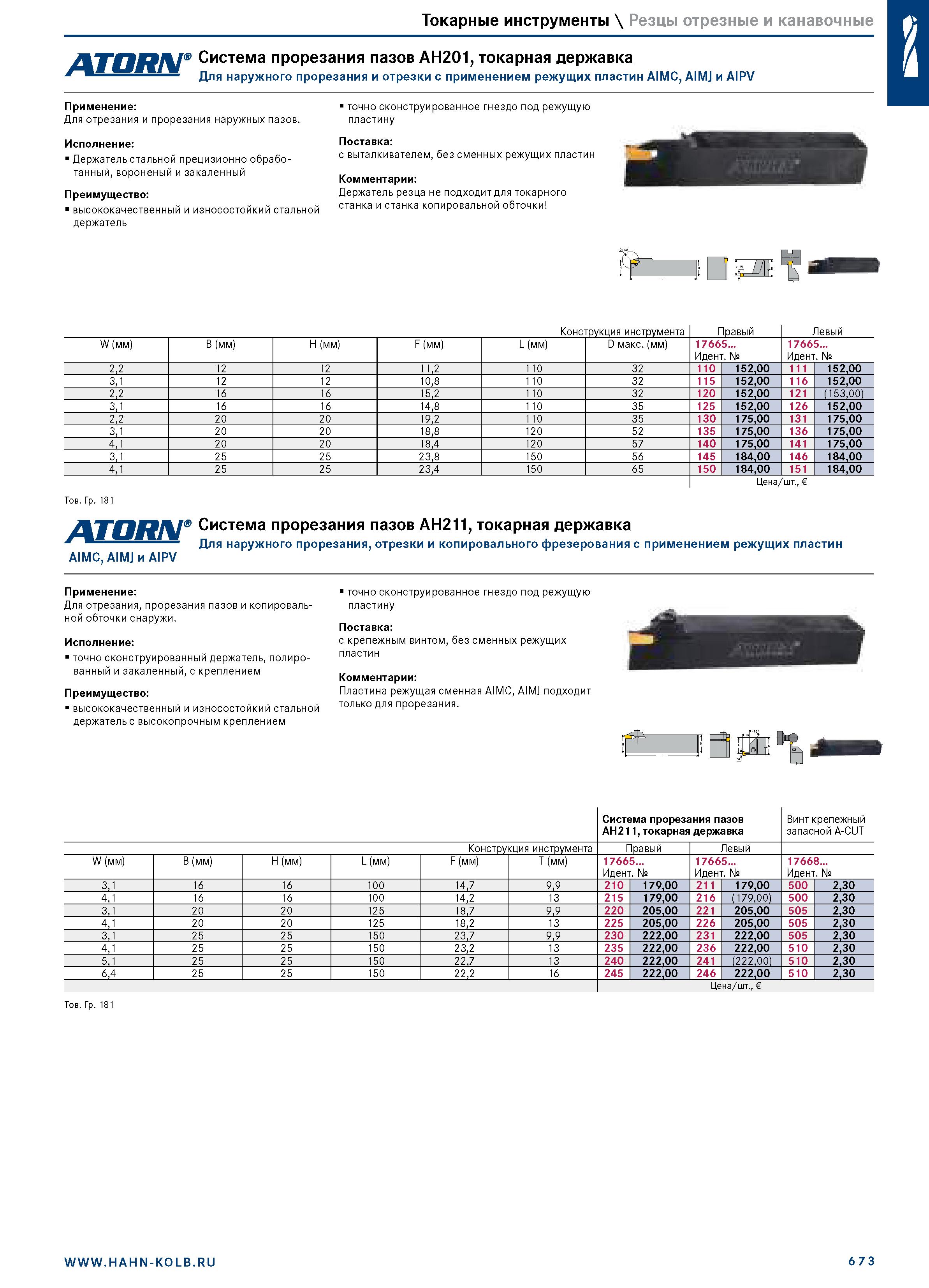

Токарные инструменты \ Резцы отрезные и канавочные Система прорезания пазов AH201, токарная державка Для наружного прорезания и отрезки с применением режущих пластин AIMC, AIMJ и AIPV Применение: Для отрезания и прорезания наружных пазов. Исполнение: Держатель стальной прецизионно обработанный, вороненый и закаленный Преимущество: высококачественный и износостойкий стальной держатель точно сконструированное гнездо под режущую пластину Поставка: с выталкивателем, без сменных режущих пластин Комментарии: Держатель резца не подходит для токарного станка и станка копировальной обточки £ Конструкция инструмента Правый Левый W (мм) B (мм) H (мм) F (мм) L (мм) D макс. (мм) 17665... Идент. № 17665... Идент. № 2,2 12 12 11,2 110 32 110 152,00 111 152,00 3,1 12 12 10,8 110 32 115 152,00 116 152,00 2,2 16 16 15,2 110 32 120 152,00 121 (153,00) 3,1 16 16 14,8 110 35 125 152,00 126 152,00 2,2 20 20 19,2 110 35 130 175,00 131 175,00 3,1 20 20 18,8 120 52 135 175,00 136 175,00 4,1 20 20 18,4 120 57 140 175,00 141 175,00 3,1 25 25 23,8 150 56 145 184,00 146 184,00 4,1 25 25 23,4 150 65 150 184,00 151 184,00 Тов. Гр. 181 Цена/шт., Система прорезания пазов AH211, токарная державка Для наружного прорезания, отрезки и копировального фрезерования с применением режущих пластин AIMC, AIMJ и AIPV Применение: Для отрезания, прорезания пазов и копировальной обточки снаружи. Исполнение: точно сконструированный держатель, полированный и закаленный, с креплением Преимущество: высококачественный и износостойкий стальной держатель с высокопрочным креплением точно сконструированное гнездо под режущую пластину Поставка: с крепежным винтом, без сменных режущих пластин Комментарии: Пластина режущая сменная AIMC, AIMJ подходит только для прорезания. Система прорезания пазов AH211, токарная державка Винт крепежный запасной A-CUT Конструкция инструмента Правый Левый W (мм) B (мм) H (мм) L (мм) F (мм) T (мм) 17665... Идент. № 17665... Идент. № 17668... Идент. № 3,1 16 16 100 14,7 9,9 210 179,00 211 179,00 500 2,30 4,1 16 16 100 14,2 13 215 179,00 216 (179,00) 500 2,30 3,1 20 20 125 18,7 9,9 220 205,00 221 205,00 505 2,30 4,1 20 20 125 18,2 13 225 205,00 226 205,00 505 2,30 3,1 25 25 150 23,7 9,9 230 222,00 231 222,00 505 2,30 4,1 25 25 150 23,2 13 235 222,00 236 222,00 510 2,30 5,1 25 25 150 22,7 13 240 222,00 241 (222,00) 510 2,30 6,4 25 25 150 22,2 16 245 222,00 246 222,00 510 2,30 Цена/шт., Тов. Гр. 181 673
