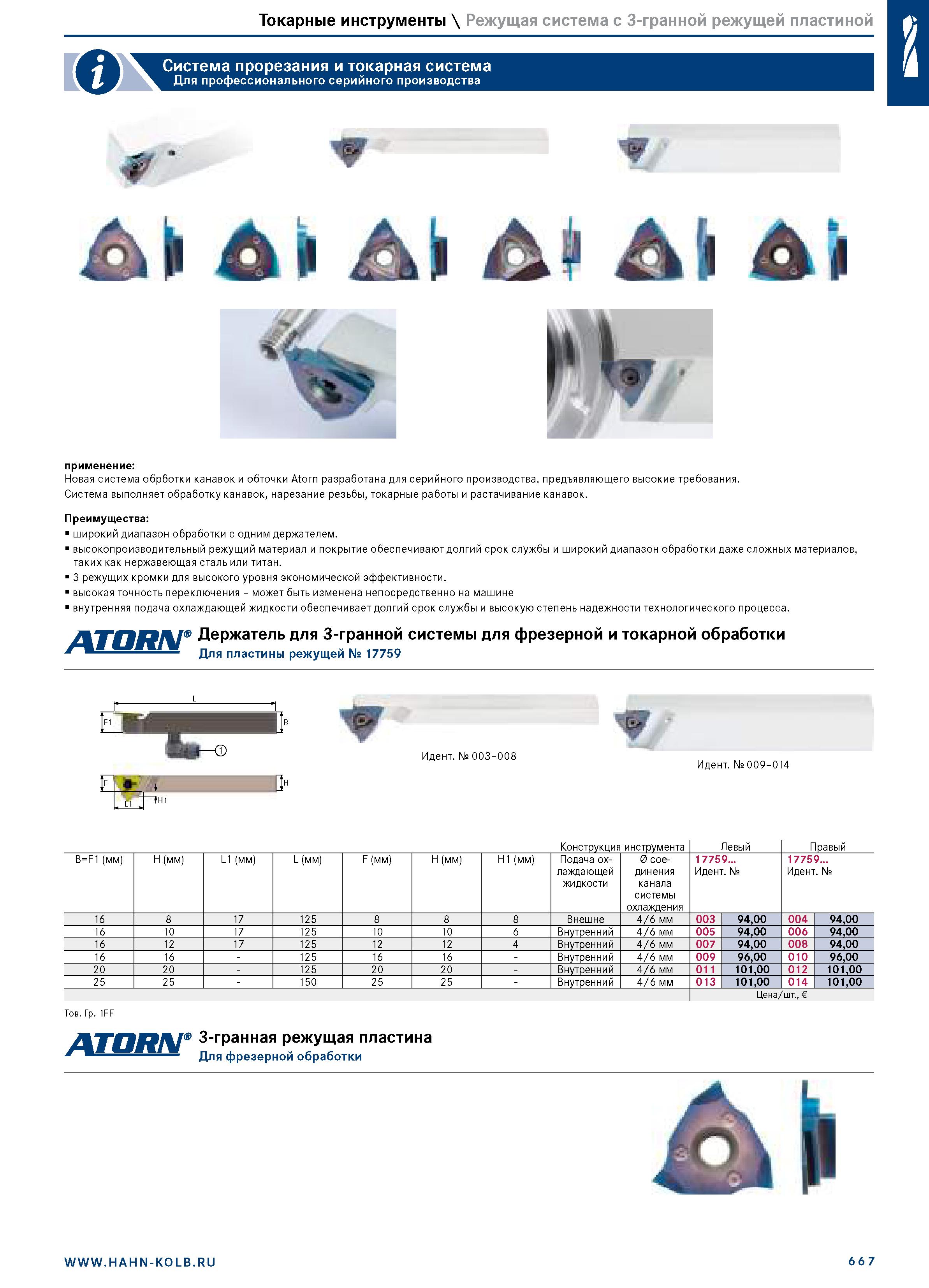

Токарные инструменты \ Режущая система с 3-гранной режущей пластиной Система прорезания и токарная система Для профессионального серийного производства применение: Новая система обрботки канавок и обточки Atorn разработана для серийного производства, предъявляющего высокие требования. Система выполняет обработку канавок, нарезание резьбы, токарные работы и растачивание канавок. Преимущества: широкий диапазон обработки с одним держателем. высокопроизводительный режущий материал и покрытие обеспечивают долгий срок службы и широкий диапазон обработки даже сложных материалов, таких как нержавеющая сталь или титан. 3 режущих кромки для высокого уровня экономической эффективности. высокая точность переключения - может быть изменена непосредственно на машине внутренняя подача охлаждающей жидкости обеспечивает долгий срок службы и высокую степень надежности технологического процесса. Держатель для 3-гранной системы для фрезерной и токарной обработки ' Для пластины режущей № 17759 Идент. № 003-008 Идент. № 009-014 Конструкция инструмента Левый Правый B=F1(мм) H (мм) L1 (мм) L (мм) F (мм) H (мм) H1 (мм) Подача охлаждающей жидкости 0 соединения канала системы охлаждения 17759... Идент. № 17759... Идент. № 16 8 17 125 8 8 8 Внешне 4/6 мм 003 94,00 004 94,00 16 10 17 125 10 10 6 Внутренний 4/6 мм 005 94,00 006 94,00 16 12 17 125 12 12 4 Внутренний 4/6 мм 007 94,00 008 94,00 16 16 - 125 16 16 - Внутренний 4/6 мм 009 96,00 010 96,00 20 20 - 125 20 20 - Внутренний 4/6 мм 011 101,00 012 101,00 25 25 - 150 25 25 - Внутренний 4/6 мм 013 101,00 014 101,00 Тов. Гр. 1FF Цена/шт., 3-гранная режущая пластина Для фрезерной обработки н 667
