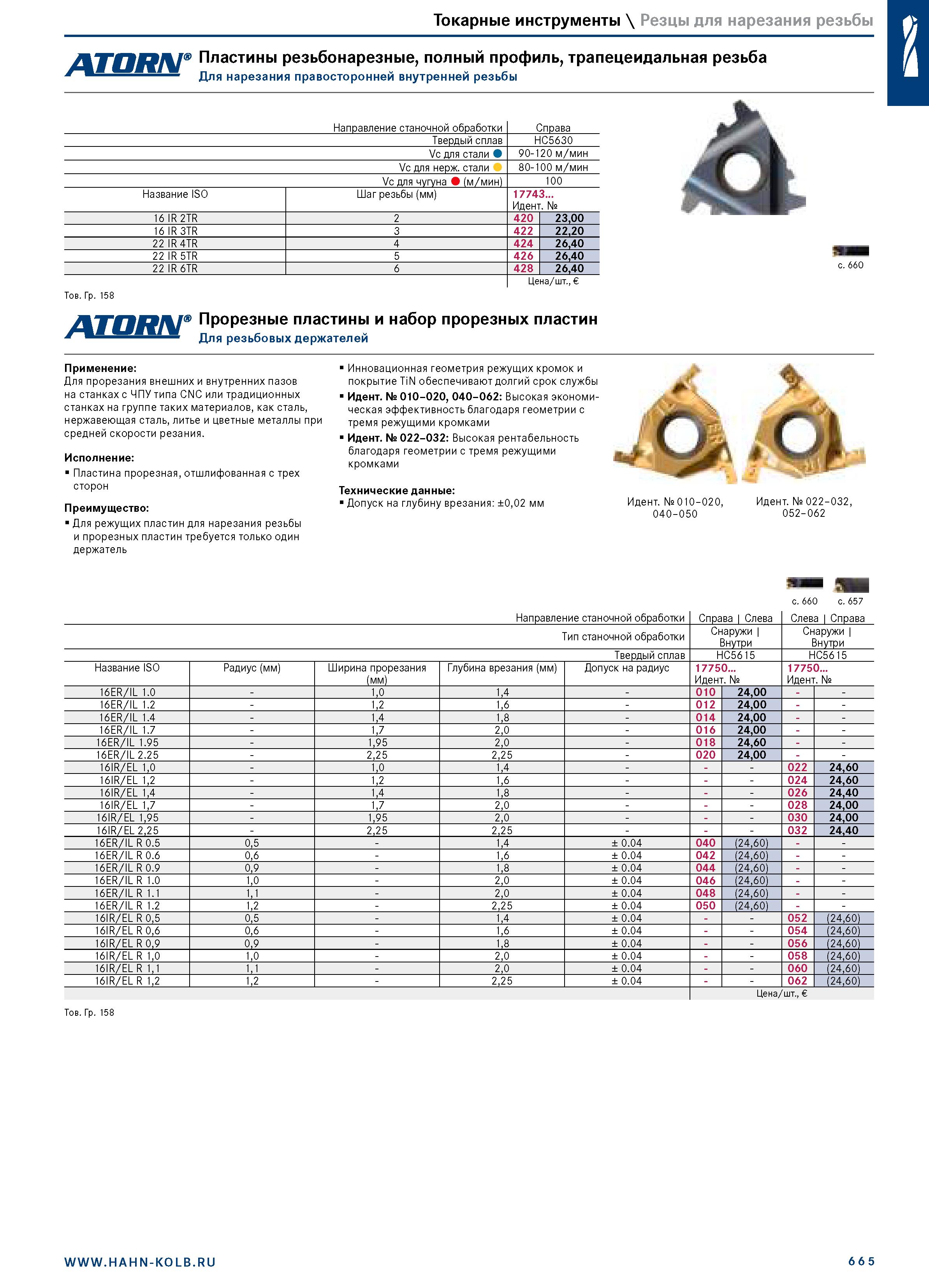

Токарные инструменты \ Резцы для нарезания резьбы Пластины резьбонарезные, полный профиль, трапецеидальная резьба Для нарезания правосторонней внутренней резьбы Направление станочной обработки Справа Твердый сплав HC5630 Vc для стали 90-120 м/мин Vc для нерж. стали 80-100 м/мин Vc для чугуна (м/мин) 100 Название ISO Шаг резьбы (мм) 17743... Идент. № 16 IR 2TR 2 420 23,00 16 IR 3TR 3 422 22,20 22 IR 4TR 4 424 26,40 22 IR5TR 5 426 26,40 22 IR6TR 6 428 26,40 Цена/шт., Тов. Гр. 158 Прорезные пластины и набор прорезных пластин ж ш Для резьбовых держателей Применение: Для прорезания внешних и внутренних пазов на станках с ЧПУ типа CNC или традиционных станках на группе таких материалов, как сталь, нержавеющая сталь, литье и цветные металлы при средней скорости резания. Исполнение: Пластина прорезная, отшлифованная с трех сторон Преимущество: Для режущих пластин для нарезания резьбы и прорезных пластин требуется только один держатель Инновационная геометрия режущих кромок и покрытие TiN обеспечивают долгий срок службы Идент. № 010-020, 040-062: Высокая экономическая эффективность благодаря геометрии с тремя режущими кромками Идент. № 022-032: Высокая рентабельность благодаря геометрии с тремя режущими кромками Технические данные: Допуск на глубину врезания: ±0,02 мм Идент. № 010-020, 040-050 Идент. № 022-032, 052-062 Направление станочной обработки Справа Слева Слева Справа Тип станочной обработки Снаружи Внутри Снаружи Внутри Твердый сплав HC5615 HC5615 Название ISO Радиус (мм) Ширина прорезания (мм) Глубина врезания (мм) Допуск на радиус 17750... Идент. № 17750... Идент. № 16ER/IL 1.0 - 1,0 1,4 - 010 24,00 - - 16ER/IL 1.2 - 1,2 1,6 - 012 24,00 - - 16ER/IL 1.4 - 1,4 1,8 - 014 24,00 - - 16ER/IL 1.7 - 1,7 2,0 - 016 24,00 - - 16ER/IL 1.95 - 1,95 2,0 - 018 24,60 - - 16ER/IL 2.25 - 2,25 2,25 - 020 24,00 - - 16IR/EL 1,0 - 1,0 1,4 - - - 022 24,60 16IR/EL 1,2 - 1,2 1,6 - - - 024 24,60 16IR/EL 1,4 - 1,4 1,8 - - - 026 24,40 16IR/EL 1,7 - 1,7 2,0 - - - 028 24,00 16IR/EL 1,95 - 1,95 2,0 - - - 030 24,00 16IR/EL 2,25 - 2,25 2,25 - - - 032 24,40 16ER/IL R 0.5 0,5 - 1,4 ± 0.04 040 (24,60) - - 16ER/IL R 0.6 0,6 - 1,6 ± 0.04 042 (24,60) - - 16ER/IL R 0.9 0,9 - 1,8 ± 0.04 044 (24,60) - - 16ER/IL R 1.0 1,0 - 2,0 ± 0.04 046 (24,60) - - 16ER/IL R 1.1 1,1 - 2,0 ± 0.04 048 (24,60) - - 16ER/IL R 1.2 1,2 - 2,25 ± 0.04 050 (24,60) - - 16IR/EL R 0,5 0,5 - 1,4 ± 0.04 - - 052 (24,60) 16IR/EL R 0,6 0,6 - 1,6 ± 0.04 - - 054 (24,60) 16IR/EL R 0,9 0,9 - 1,8 ± 0.04 - - 056 (24,60) 16IR/EL R 1,0 1,0 - 2,0 ± 0.04 - - 058 (24,60) 16IR/EL R 1,1 1,1 - 2,0 ± 0.04 - - 060 (24,60) 16IR/EL R 1,2 1,2 - 2,25 ± 0.04 - - 062 (24,60) Цена/шт., Тов. Гр. 158 с. 660 с. 660 с. 657 665
