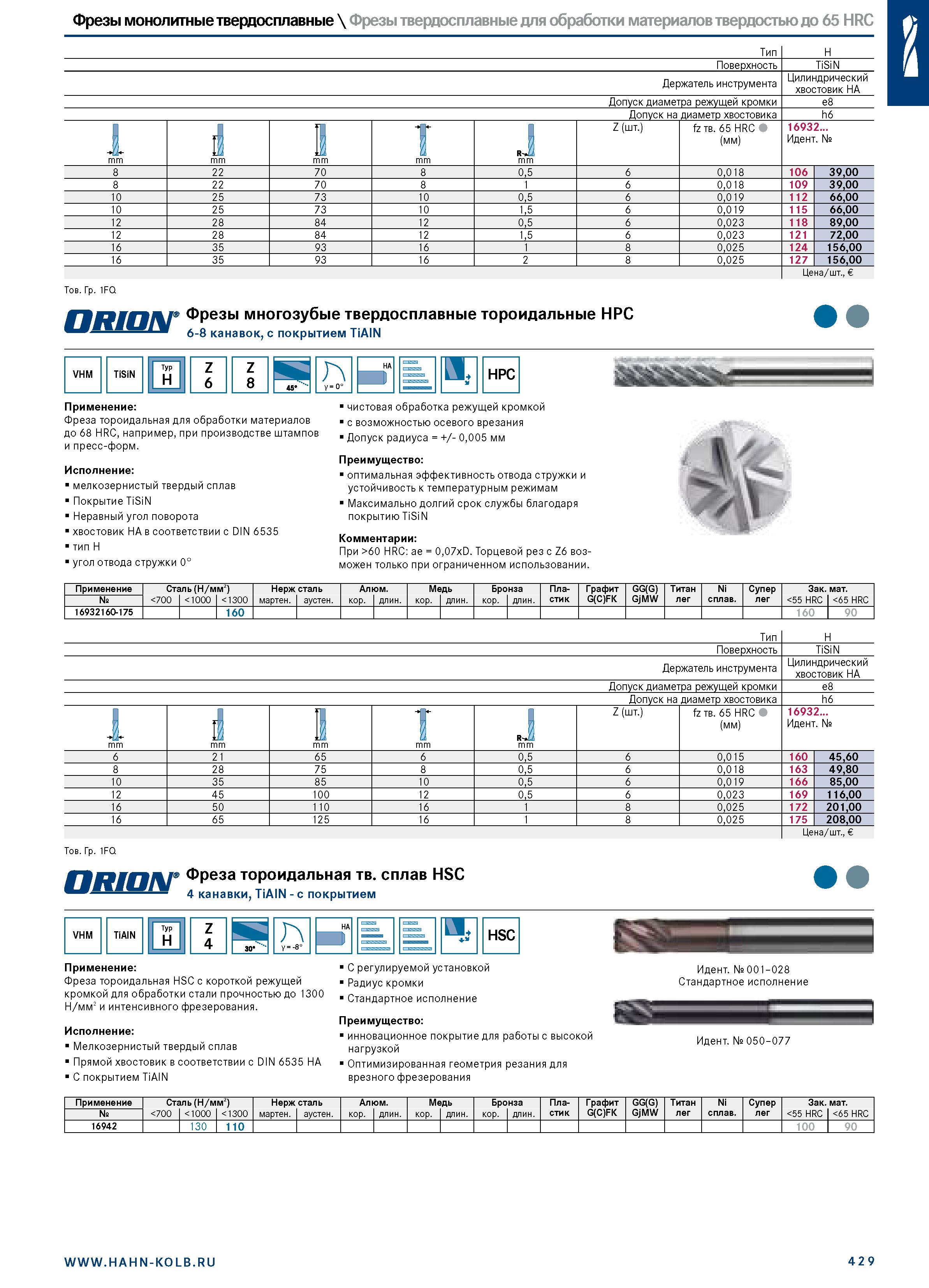

443 Каталог HAHN+KOLB 2019 Инструмент Оснастка Оборудование Мебель Стр.429

Каталог HAHN KOLB 2019 Инструмент Оснастка Оборудование Стр. 429 0443 Lab2u

Фрезы монолитные твердосплавные \ Фрезы твердосплавные для обработки материалов твердостью до 65 HRC Тип Поверхность TiSiN Держатель инструмента Цилиндрический хвостовик HA Допуск диаметра режущей кромки e8 Допуск на диаметр хвостовика h6 А mm 1 mm 1 mm Z (шт.) fz тв. 65 HRC (мм) 16932... Идент. № 8 22 70 8 0,5 6 0,018 106 39,00 8 22 70 8 1 6 0,018 109 39,00 10 25 73 10 0,5 6 0,019 112 66,00 10 25 73 10 1,5 6 0,019 115 66,00 12 28 84 12 0,5 6 0,023 118 89,00 12 28 84 12 1,5 6 0,023 121 72,00 16 35 93 16 1 8 0,025 124 156,00 16 35 93 16 2 8 0,025 127 156,00 Тов. Гр. 1FQ Фрезы многозубые твердосплавные тороидальные HPC 6-8 канавок, с покрытием TiAlN Цена/шт., VHM TiSiN Typ H Z 6 Z 8 45 ' A Y = 0° H Ш 11. HPC Применение: Фреза тороидальная для обработки материалов до 68 HRC, например, при производстве штампов и пресс-форм. Исполнение: мелкозернистый твердый сплав Покрытие TiSiN Неравный угол поворота хвостовик HA в соответствии с DIN 6535 тип H угол отвода стружки 0° чистовая обработка режущей кромкой с возможностью осевого врезания Допуск радиуса = +/- 0,005 мм Преимущество: оптимальная эффективность отвода стружки и устойчивость к температурным режимам Максимально долгий срок службы благодаря покрытию TiSiN Комментарии: При >60 HRC: ae = 0,07xD. Торцевой рез с Z6 возможен только при ограниченном использовании. Применение Сталь (Н/мм2) Нерж сталь Алюм. Медь Бронза Пла- Графит GG(G) Титан Ni Супер Зак. мат. № 700 I 1000 I 1300 мартен. аустен. кор. длин. кор. длин. кор. длин. стик G(C)FK GjMW лег сплав. лег 55 HRC 65 HRC 16932160-175 160 160 90 Тип Поверхность TiSiN Держатель инструмента Цилиндрический хвостовик HA Допуск диаметра режущей кромки Допуск на диаметр хвостовика h6 Z (шт.) fz тв. 65 HRC (мм) 16932... Идент. № 21 65 0,5 0,015 160 45,60 28 75 0,5 0,018 163 49,80 35 85 0,5 0,019 166 85,00 45 100 0,5 0,023 169 116,00 50 0,025 172 201,00 65 125 0,025 175 208,00 Тов. Гр. 1FQ авшаг Фреза тороидальная тв. сплав HSC 4 канавки, TiAlN - с покрытием Цена/шт., VHM TiAlN Typ H Z 4 30 " А Y = -8° H Ш - Л, HSC Применение: Фреза тороидальная HSC с короткой режущей кромкой для обработки стали прочностью до 1300 Н/мм2 и интенсивного фрезерования. Исполнение: Мелкозернистый твердый сплав Прямой хвостовик в соответствии с DIN 6535 HA С покрытием TiAlN С регулируемой установкой Радиус кромки Стандартное исполнение Преимущество: инновационное покрытие для работы с высокой нагрузкой Оптимизированная геометрия резания для врезного фрезерования Идент. № 001-028 Стандартное исполнение Идент. № 050-077 Применение Сталь (Н/мм2) Нерж сталь Алюм. Медь Бронза Пла- Графит GG(G) Титан Ni Супер Зак. мат. № 700 I 1000 I 1300 мартен. аустен. кор. длин. кор. длин. кор. длин. стик G(C)FK GjMW лег сплав. лег 55 HRC 65 HRC 16942 130 110 100 90 429
